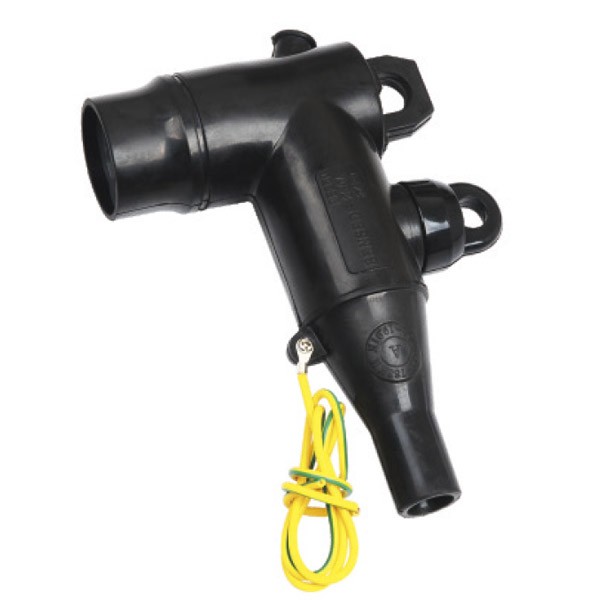

24KV 250A колянов конектор за прекъсване на натоварването

Качеството на завода Comewill ZT-24/250 24kV 250A Loadbreak Elbow Connector с надеждно качество е подходящо за вашите нужди за свързване с високо напрежение.
Свържете го с правилната втулка или щепсел и този съединител ви осигурява напълно екранирана, напълно потопяема разделима връзка. Дори в мокра, тежка среда работи стабилно. Има и вградени капацитивни тестови точки — можете да ги използвате, за да проверите състоянието на веригата или да инсталирате индикатори за неизправности, което улеснява поддръжката и отстраняването на неизправности.
Друг голям плюс: не е необходимо минимално фазово разстояние. Можете да го монтирате вертикално, хоризонтално или под произволен ъгъл между тях. Тази гъвкавост ви спестява много проблеми по време на инсталиране на място, приспособявайки различни настройки на проекта.
За вашите нужди от покупки ние предлагаме добри цени, гъвкави MOQ и навременна доставка, за да поддържате вашата верига за доставки безпроблемна. Нуждаете се от групови поръчки, мостри за тестване или техническа поддръжка за персонализиране? Нашият екип е тук, за да помогне.
Ако търсите висококачествени колянови конектори за защита от натоварване, просто се свържете с нас. Обещаваме да предоставим рентабилни, надеждни продукти за архивиране на вашите проектни операции.

Характеристики:

◆ Сдвоете 24KV 250A Loadbreak Elbow Connector с правилната втулка или щепсел и той осигурява напълно екранирана, напълно потопяема разделима връзка.
◆ Вградена капацитивна тестова точка — можете да я използвате, за да проверите състоянието на веригата или да инсталирате индикатор за повреда.
◆ Не се изисква минимално разстояние между фазите.
◆ Опции за монтаж: вертикално, хоризонтално или всеки ъгъл между тях.

Приложение

◆ Използва се за свързване на полимерни кабели към трансформатори, разпределителни уреди, двигатели и друго оборудване чрез предварително формован отделим съединител.
◆ Подходящ както за вътрешен, така и за външен монтаж.
◆ Работи за системно напрежение до 24 kV.
◆ Непрекъснат ток 250 A (може да издържи 300 A претоварване за 8 часа).

Данни за кабела

- Полимерни кабели (като XLPE, EPR)
- Медни или алуминиеви проводници
- Полупроводникови или метални екрани
- Размер на проводника: 25-120 mm²

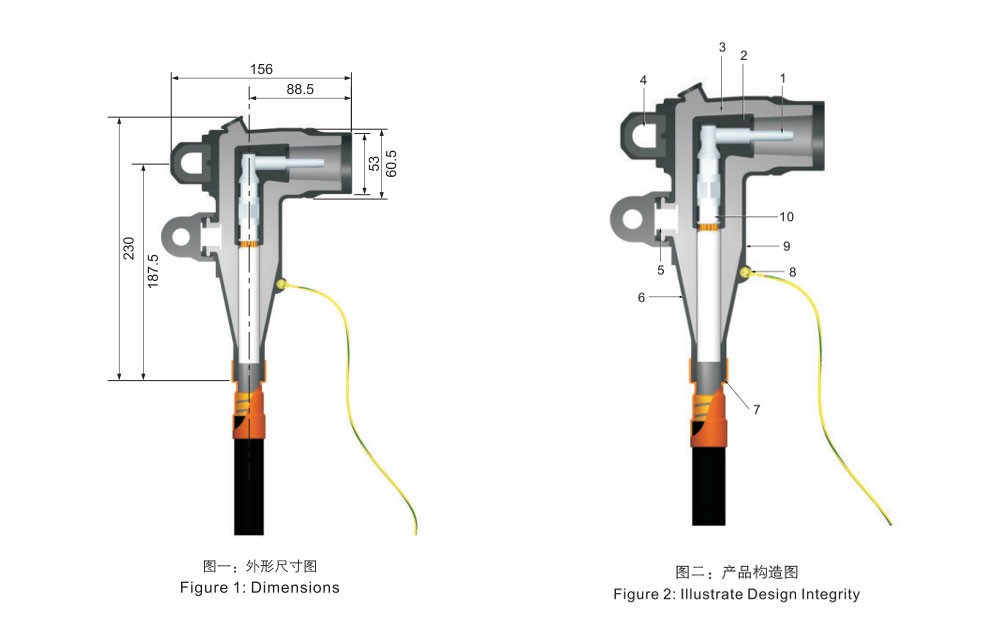

Структура на продукта:

1. Проводяща щанга: Използвайте шестостенния ключ, който предоставяме, за да завиете калайдирания меден щифт в контакта на проводника — лесен за инсталиране.
2. Полупроводима вложка: Това е формован EPDM проводящ гумен екран, използван главно за контролиране на електрическия стрес.
3. Изолация: Формованата EPDM изолационна гума е формулирана и смесена в нашата собствена фабрика, така че качеството е гарантирано.
4. Ухо за издърпване: Това е капсуловано ухо за издърпване от неръждаема стомана със застопоряване, което помага за позиционирането на капака.
5. Капацитивна тестова точка: Тази точка ви позволява да проверите състоянието на веригата. Има и формована EPDM проводяща гумена капачка, за да се запази водонепроницаемостта.
6. Облекчаване на напрежението: Външният екран и кабелният адаптер са проектирани да облекчават напрежението на кабела.
7. Адаптер за кабел: Отворът е оразмерен така, че да приляга плътно (прилягане с намеса), така че може да поддържа водонепроницаемо уплътнение.
8. Заземяващо око: Формовано е директно във външния екран, направено за свързване на заземяващия проводник.
9. Полупроводим екран: Формована EPDM проводяща гума се свързва с екрана на кабела. Това поддържа екрана непрекъснат и гарантира, че целият модул е ​​на земен потенциал.
10. Кабелен накрайник за проводник: Това е инерционно заварен биметален компресионен конектор, съвместим както с медни, така и с алуминиеви проводници.

ЧЗВ

Q1: Каква е основната функция на 24kV 250A Loadbreak Elbow Connector?
О: Позволява безопасно свързване и изключване на захранвани вериги със средно напрежение, като същевременно поддържа пълна изолация и производителност на превключване, контролирана от дъгата.

В2: Може ли този конектор да се използва на открито или в подземни системи?
О: Да, той е напълно екраниран и потопяем, което го прави подходящ за подземни кабелни системи, външни подстанции и сурови условия на околната среда.

Q3: С какви кабели е съвместим?
О: Поддържа кабели с полимерна изолация като XLPE и EPR с медни или алуминиеви проводници, вариращи от 25–120 mm².

Q4: Инсталирането изисква ли специални инструменти или строго позициониране?
О: Не са необходими специални инструменти и поддържа гъвкав монтаж във вертикални, хоризонтални или ъглови позиции без ограничения на фазовото разстояние.
