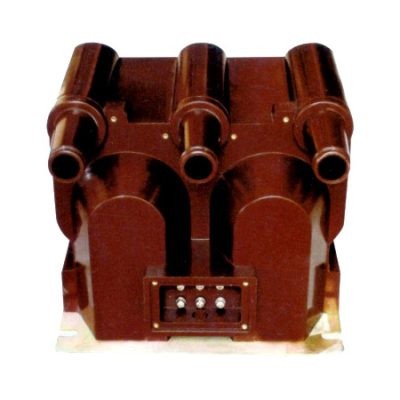

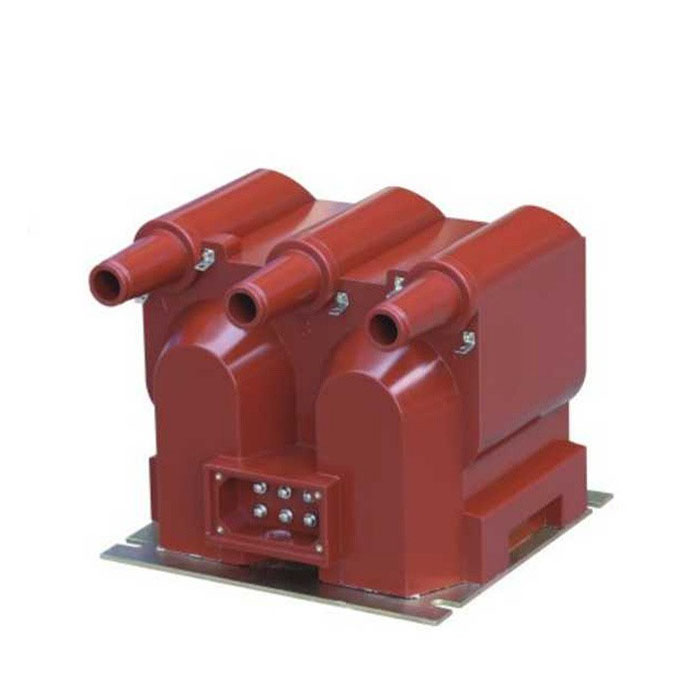

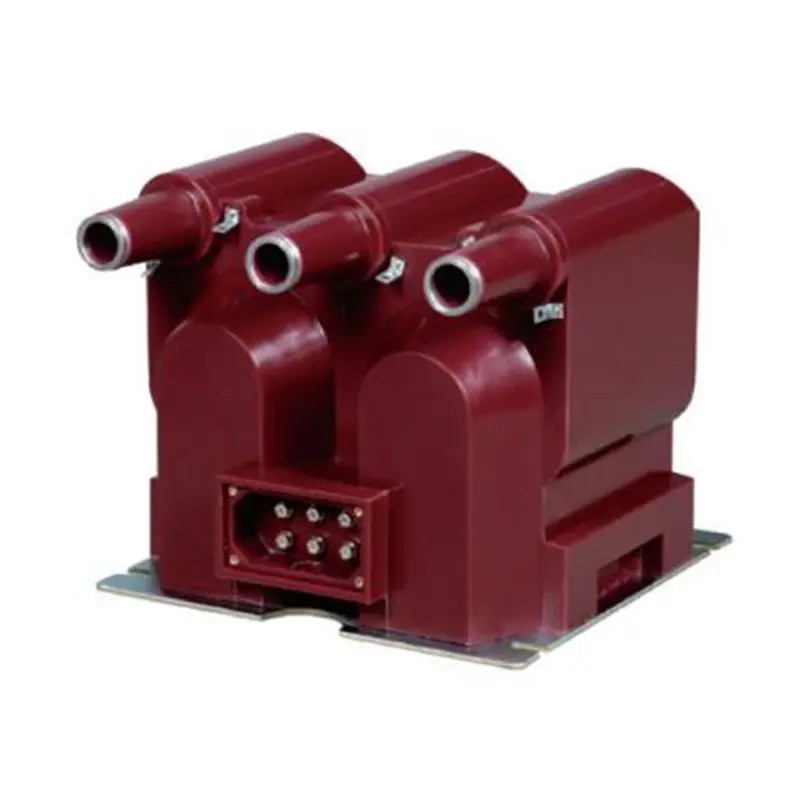

Като професионален производител в Китай, Comewill би искал да ви предостави висококачествен трансформатор за напрежение JSZV12-10R. Освен структурната си адаптивност, трансформаторът се отличава с експлоатационна безопасност и непрекъснатост. Отличителна черта е неговият дизайн на предпазител с възможност за гореща смяна - първичните намотки на фази A, B и C са интегрирани с предпазители за защита от късо съединение, които могат да бъдат заменени чрез вторичния терминал, без да се прекъсва работата на системата.
JSZV12-10R е проектиран да се адаптира към различни условия на място. Той поддържа стандартна трифазна конфигурация на окабеляване тип "V" и може да бъде удобно разглобен на две независими еднофазни единици, предлагайки гъвкавост за инсталиране и проектиране на системата.
Трансформаторът на напрежение JSZV12-10R е специално създаден, за да отговори на строгите изисквания на 10kV вътрешни енергийни системи, съчетавайки точност на измерване с надеждност при работа.

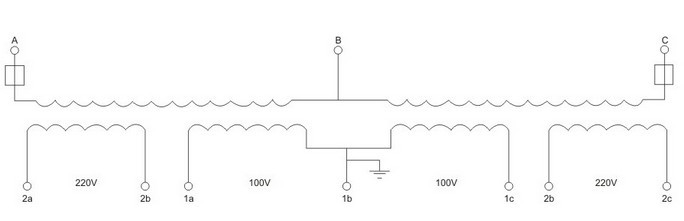

1. Двойна вторична изходна функция:
100 V изход: Проектиран за високо прецизно измерване на напрежение и измерване на енергия.
220V изход: Служи като надеждно спомагателно захранване за контролни механизми, намалявайки нуждата от допълнителни захранващи компоненти.
2. Превъзходна изолация и издръжливост:
Напълно запечатан с висококачествена епоксидна смола, предлагаща изключителна устойчивост на влага, изолационна здравина и защита срещу стареене - идеален за сложни вътрешни среди или среди с висока влажност.
Конструиран с висококачествени студено валцувани сърцевини от силициева стомана, за да се осигурят ниски загуби и стабилна производителност.
3. цялостна защита на безопасността:
Вградените предпазители на всички първични намотки осигуряват стабилна защита от късо съединение.
Смяната на предпазителя е лесна и не изисква изключване на системата, осигурявайки максимално време за работа.

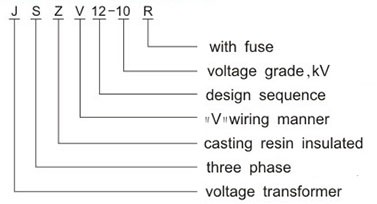

| Код | Значение | Описание |
| J | Трансформатор на напрежение | Идентифицира категорията на оборудването за незабавно разпознаване. |
| S | Трифазен | Проектиран за трифазни захранващи системи, за да отговори на нуждите от измерване и защита на много вериги. |
| Z | Излята изолация от епоксидна смола | Показва изцяло излята изолация за повишена устойчивост на влага и издръжливост. |
| V | V-тип окабеляване | Обозначава конфигурацията на окабеляването, осигуряваща гъвкавост при инсталиране. |
| 12-10 | Дизайн и номинално напрежение | 12 е дизайнерската серия; 10 представлява номиналното напрежение (10kV), отговарящо точно на системните изисквания. |
| R | С предпазител | Означава интегрирана защита от късо съединение за повишена безопасност при работа. |
За да се осигури дългосрочна стабилност и надеждност, трансформаторът на напрежение JSZV12-10R е проектиран да работи при следните параметри на околната среда. Като професионална фабрика с дълбоки производствени познания, Comewill може също така да предостави персонализирани адаптации за нестандартни условия.
Температурен диапазон: -5°C до +40°C
Надморска височина: ≤ 1000 m (налични решения по поръчка за инсталации на голяма надморска височина)
Относителна влажност: ≤ 80%
Заобикаляща среда: Без корозивни газове, изпарения или проводящ прах (напр. въглероден или метален прах)
Вибрация и удар: Мястото на монтажа не трябва да бъде подложено на силни вибрации или механични удари.
формуляр1:технически данни на напреженов трансформатор за измерване
| Тип | Номинално съотношение на напрежението (V) | Клас на точност и номинална мощност (VA) | Максимална мощност (VA) | номинално ниво на изолация (kV) | |
|
|
|||||
| клас 0.2 | клас 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Тип | Номинално съотношение на напрежението (V) | Клас на точност и номинална мощност (VA) | Максимална мощност (VA) | номинално ниво на изолация (kV) | |
|
|
|||||
| клас 0.2 | клас 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
форма2: техническа информация за напреженов трансформатор за работна мощност на прекъсвача
| Тип | Номинално съотношение на напрежението (V) | Клас на точност и номинална мощност (VA) | Максимална изходна мощност за кратко време (VA) | номинално ниво на изолация (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0,1 | 7.2/32/60 |
Забележки: За работен захранващ прекъсвач, издържаното напрежение не трябва да надвишава 15%
