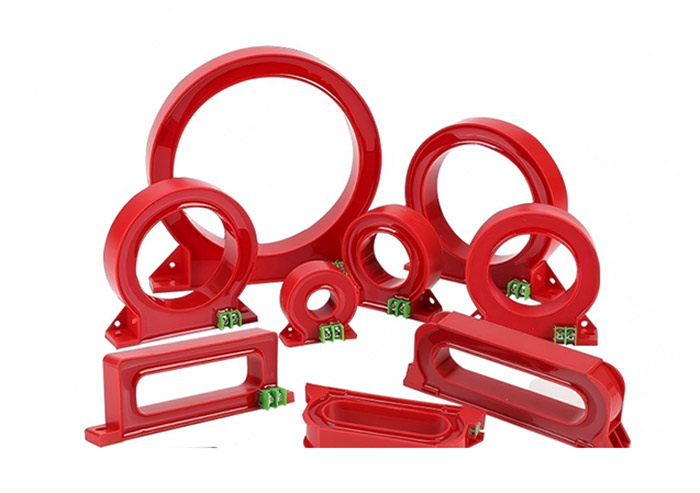

Като професионален производител на токови трансформатори в Китай,Comewillби искал да ви предостави персонализираноТоков трансформатор с нулева последователност, който е еднооборотен токов трансформатор, предназначен да открива ток с нулева последователност в енергийните системи. Той следи векторната сума на трифазните токове и идентифицира утечки или земни повреди в разпределителните мрежи.
Когато възникне необичаен ток поради повреда на изолацията или заземяване, трансформаторът изпраща сигнал към защитно оборудване, като устройства за релейна защита или контролери за защита от течове. Този процес позволява на системата да издава аларми или да изключва дефектната верига.
Токовият трансформатор с нулева последователност обикновено се инсталира около захранващи кабели или шини, което го прави подходящ за наблюдение на електрически системи със средно и ниско напрежение.
1. Структура на ядрото на пръстена
Трансформаторът използва кръгла желязна сърцевина с вторични намотки, които откриват токов дисбаланс.
2. Капсулиране от епоксидна смола или силиконов каучук
Желязната сърцевина и намотката са запечатани в защитна обвивка, осигуряваща устойчивост на влага и защита срещу избухване на замърсяване.
3. Два вида инсталация
Продуктите се предлагат в интегрален тип (предварително инсталирани по време на полагането на кабела) и отворен тип (монтирани около съществуващи кабели).
4. Технология Rogowski Coil
Някои дизайни приемат технология за отчитане на намотка Rogowski за преобразуване на текущи сигнали в измерими изходни напрежения.
1. Приложим обхват на напрежението: 0,4kV до 66kV.
2. Честота на мрежата: Стандартната работна честота е 50Hz
3. Работна температура: −10°C до +40°C.
4. Край със същото име: веднъж проникнал от страната "L1", вторият е "K1";
Правилният монтаж гарантира точна работа на aТоков трансформатор с нулева последователност.
Интегрален тип инсталация
За интегрирани трансформатори кабелът трябва да премине през трансформатора, преди кабелът да бъде инсталиран.
Отворен тип инсталация
Отворените модели могат да се монтират върху съществуващи кабели чрез отделяне на тялото на трансформатора и повторното му сглобяване около проводника.
Разположение на заземяване
В някои системи за заземяване кабелите трябва да преминават през трансформатора, преди да се свържат към точката на заземяване, за да се осигури правилно откриване на ток на утечка.
Механично подравняване
При повторно сглобяване на разделени трансформатори и двете половини трябва да са подравнени правилно, за да се избегне отклонение при измерването.
