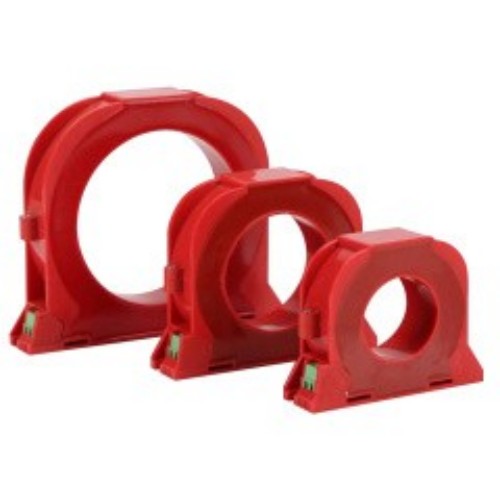

Като професионален производител в Китай, Comewill би искал да ви предостави персонализиран токов трансформатор с нулева последователност тип CTK. Основната функция на it е да улови компонента на нулевата последователност на тока – сумата от трифазните токове, известен също като „ток на неутрална линия“ в индустрията, тъй като тази част от тока протича в неутралния проводник на трифазната система. За проекти за обществени поръчки с изисквания за защита на безопасността на електрозахранването, прецизното откриване на този продукт е основен акцент, който е много подходящ за различни сценарии, които изискват надеждно наблюдение на заземяване.
При практическа употреба токовите трансформатори с нулева последователност тип CTK ще се използват заедно с устройства за релейна защита или сигнални системи. Когато в енергийната система възникне ток на заземяване с нулева последователност (като токов удар или повреда при утечка във веригата), вторичната страна на трансформатора ще изведе съответния ток с нулева последователност, което ще задейства действието на оборудването, свързано към вторичната линия, като прекъсване на захранването, издаване на алармени сигнали и т.н., като в крайна сметка се постига защита и наблюдение на веригата и оборудването. За купувача безпроблемното сътрудничество с поддържащото оборудване значително повишава практическата стойност на приложението на продукта.
При инсталиране този трансформатор обикновено се монтира на неутралния проводник на трифазна система и може да изведе сигнал, пропорционален на компонента на тока с нулева последователност. Струва си да се спомене, че дори ако токът на повреда е малък, той може точно да открие заземителни повреди, което решава ключов проблем в защитата на електрическата безопасност. С него може да се избегне повреда на оборудването поради неизправности и рискът от токов удар за персонала може да бъде намален. Следователно, това е популярен избор за закупуване в системи за разпределение на електроенергия, центрове за управление на двигатели и други електрически устройства, които са склонни към заземяване.
Ако има нужда от групова доставка, персонализиране или техническа консултация на токови трансформатори с нулева последователност тип CTK, Welcome (Wenzhou) Electric Co., Ltd. може да предостави професионални услуги на едно гише, за да отговори на разнообразните нужди на проекти в различни области като промишленост, търговия и инфраструктура.
| Електрически параметри | Механични параметри | ||
| Честота | 50~400Hz | Черупка | ABS（степен на забавяне на горенето 94-V0） |
| Номинален вход | 10mA~5A | Бобина | PBT |
| Диапазон на измерване | 10%In~130%In | желязна сърцевина | Ni стомана/нанокристална |
| Номинална мощност | 0~1v (A или) 0~0.25mA | Вътрешна структура | Екологична отливка от епоксидна смола |
| Разлика в съотношението | ≤±0,1% | План за застрояване | Закрепване с винтове |
| Фазова разлика | ≤±10 | Работна температура | -25℃~ +75℃ |
| Диелектрична якост | 2.5KV/1mA/1мин | Влажност на околната среда | ≤85% |
| Изолационно съпротивление | DC500V/1000MΩ/мин | Метод на окабеляване | Тип клема/екраниран усукан проводник 1,5м |

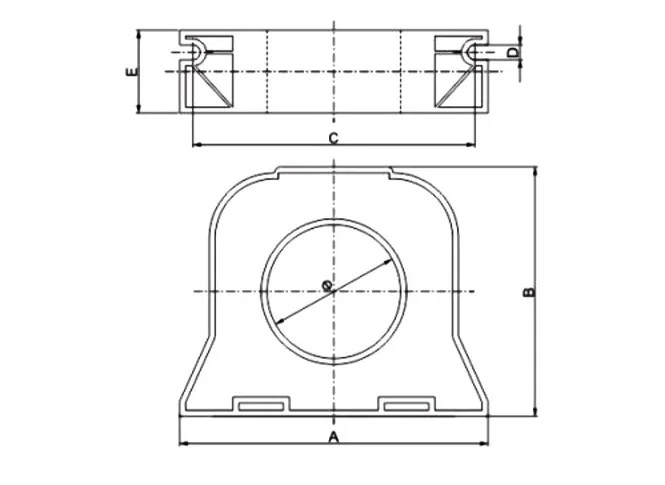

Механични размери (само за справка)
| Спецификации на модела | Размери | ||||||
| Референтен ток | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1、 Основни предимства
Може точно да открива небалансирани токове: токовите трансформатори с нулева последователност тип CTK са специално проектирани за трифазни енергийни системи и могат да измерват небалансирани токове, образувани от сбора на трифазни токове. Ако има изтичане на ток на повреда от един или няколко фазови проводника към земята, т.е. възниква повреда в заземяването, тя може да бъде открита своевременно.
Изключително висока чувствителност: дори малки токове на заземяване могат да бъдат открити от този трансформатор. По този начин може да предотврати повреда на оборудването поради неизправности, да намали риска от токов удар за персонала и да направи електрическата система да работи по-безопасно.
Точно измерване: Дори при наличие на силен шум или други смущения на място, той предоставя точни резултати от измерване за токови трансформатори с нулева последователност тип CTK, които могат да осигурят надеждна поддръжка на данни за последващи защитни действия.
Инсталиране без докосване на веригата: Особено удобно е да се инсталира без прекъсване на веригата или спиране на товара. Просто го поставете върху нулевия проводник на трифазната система, без това да повлияе на нормалната работа на системата.
Честота с широка адаптивност: Работната честота може да покрива 50Hz до 400Hz и може да се адаптира към всеки общ сценарий за използване на електроенергия с добра съвместимост.
Не засяга работата на веригата: Самото натоварване е много ниско, което няма да окаже значително влияние върху работата на веригата, нито ще попречи на точността на друго измервателно оборудване в системата, осигурявайки стабилна работа на цялата електрическа система.
Сценарий за наблюдение на електрически пожар
Система за защита от пожар и течове
Устройство за електромагнитна релейна защита
Защитно оборудване за микрокомпютри и др
