Comewill, надежден базиран в Китай производител и доставчик на електрическо оборудване, предлага високо качествоКомбинирани измервателни трансформаторикоито интегрират функциите на токов трансформатор и трансформатор на напрежение в едно устройство. Налични на склад, на едро и персонализирани, тези трансформатори осигуряват компактни, безопасни и рентабилни решения за измерване на електрическа енергия и защита в разпределителните системи. Те се използват широко в приложения за промишлени, минни и селски електрически мрежи.

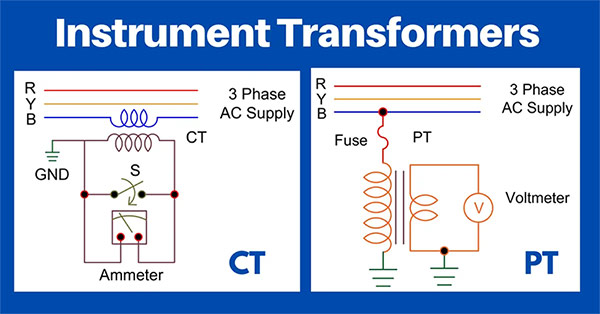

Комбинираните измервателни трансформатори са вид електрическо устройство, което обединява функциите на токов и напреженов трансформатор в една кутия. Токовият блок е свързан последователно към линията за висок ток, докато блокът за напрежение е свързан паралелно към линията за високо напрежение. И двете устройства споделят общо ядро и изолация, което позволява едновременно получаване на сигнали за напрежение и ток, като същевременно изолира първичните вериги с високо напрежение от вторичните измервателни устройства. Този дизайн гарантира безопасността на оператора и оборудването, като същевременно намалява сложността на монтажа.
Измерване на напрежение
Секцията за напрежение индуцира пропорционално ниско напрежение във вторичната намотка, когато през първичната верига протича високо напрежение. Този изход за ниско напрежение (обикновено 100 V) след това се използва от волтметри, измерватели на енергия или защитни релета.
Текущо измерване
Токовият участък преобразува големите първични токове в малки, измерими вторични токове (обикновено 5A или 1A). Тези изходи се подават към токови трансформаторни измервателни уреди или устройства за релейна защита, поддържайки точно наблюдение и измерване.
Изолация и безопасност

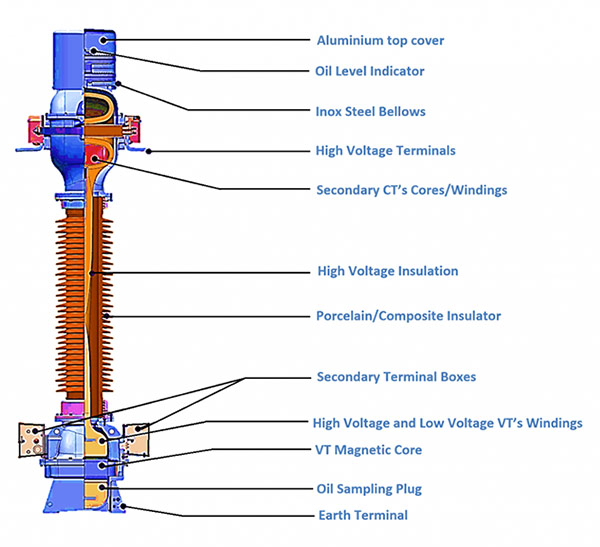

Вътре в комбиниран трансформатор единиците за ток и напрежение са капсуловани в обща изолационна обвивка, често напълнена с масло или отлята с епоксидна смола. Вторичната страна трябва да бъде заземена и веригите трябва да избягват условия на прекъсване или късо съединение, за да се гарантира безопасността.

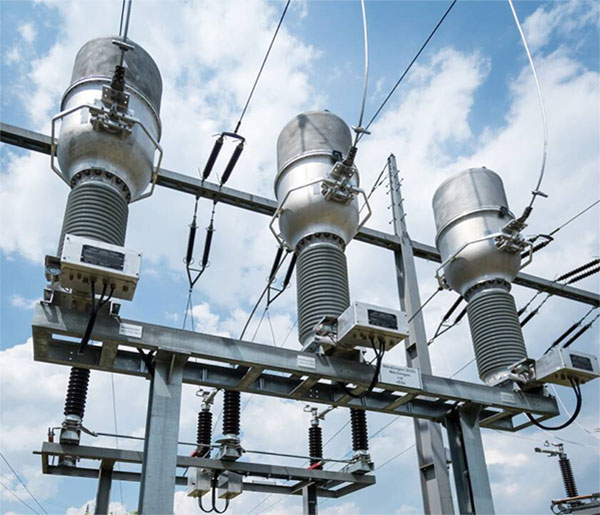

Фабриката на ComewillКомбинирани измервателни трансформаториса подходящи за:
Кутии за измерване на високо напрежение
Монтирани на колони трансформатори
Разпределителни шкафове
Те са особено полезни в сценарии за трифазно измерване, като конфигурации V/V (два трансформатора на напрежение) или Y/Y (три трансформатора на напрежение) за балансирани или небалансирани товари.
1. Компактен дизайн и лесен монтаж – Интегрирането на токови и напреженови трансформатори в едно устройство намалява отпечатъка и опростява настройката.
2. Ефективност на разходите – Закупуването на комбиниран модул намалява отделните разходи за трансформатори, производствената сложност и времето за монтаж.
3. Електрическа изолация и надеждност – Пълното разделяне на високоволтови първични и нисковолтови вторични вериги гарантира безопасността на оператора и оборудването.
4. Интегрирано измерване и защита – Осигурява стандартни изходи за електромери и устройства за релейна защита едновременно.
5. Адаптивност към околната среда – Потопени в масло или газоизолирани конструкции позволяват дългосрочна работа на открито или при тежки условия.
Комбиниран трансформатор – Комбинира токови и напреженови трансформатори в едно устройство за компактен монтаж и синхронизирано измерване. Подходящо за проекти с ограничено пространство или чувствителни към разходите.
Разделен трансформатор – Разделя трансформаторите за ток и напрежение за гъвкаво разположение и оптимизирана точност. Позволява персонализиран избор за различни нива на напрежение и ток.
Comewill, като базирана в Китай фабрика и доставчик, осигурява качество, ниска цена и персонализиранекомбинирани измервателни трансформаторикоито са на склад за бърза доставка. Нашите системи за токов трансформатор се произвеждат съгласно строги стандарти за качество, за да отговарят на промишлените и комунални изисквания, като гарантират точно измерване, оперативна безопасност и надеждна дългосрочна употреба.
