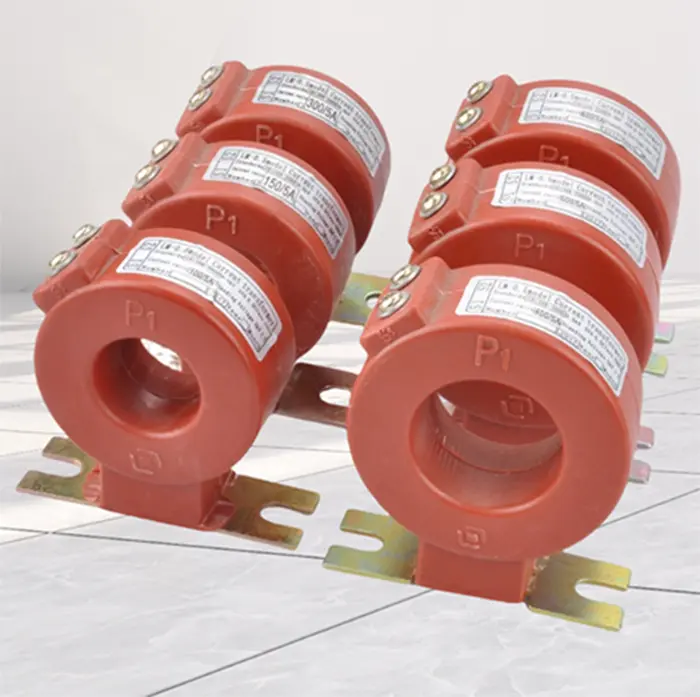

TheНадуваем шкаф токов трансформаторе устройство за измерване и защита на ток, предназначено за системи с газова изолация като C-GIS. Той измерва първичния ток и осигурява точни сигнали за измерване и релейна защита в компактни разпределителни шкафове.Comewill, професионален доставчик, предоставя качествен токов трансформатор за надуваем шкаф, който е на склад.
Надуваем токов трансформатор в шкаф се монтира вътре в шкафове с газова изолация, където изолационната среда може да бъде серен хексафлуорид (SF₆) или сух въздух. Той преобразува високия първичен ток в стандартизиран вторичен ток, обикновено 5A или 1A, който може безопасно да се използва от измервателни уреди, релета и защитни устройства.
Тъй като трансформаторът е проектиран за конструкции на разпределителна уредба C-GIS, той обикновено се монтира около входния или изходния проводник на кабела. Компактният размер му позволява да се побере в запечатани отделения на разпределителната уредба, като същевременно поддържа стабилни изолационни характеристики.
Comewill е професионална фабрика, произвеждащаНадуваем шкаф токов трансформатороборудването се фокусира върху структурната надеждност и съвместимостта на монтажа.
1. Отливка от епоксидна смола
Желязното ядро и вторичните намотки са капсуловани с епоксидна смола, образувайки запечатано и огнеупорно тяло.
2. Компактен монтажен дизайн
Малкият размер и лекото тегло позволяват инсталиране директно върху кабелни вериги или шини в надуваеми шкафове.
3. Запечатан първичен проводник
Първичният проводник обикновено е затворен в корпус от неръждаема стомана или изолиран, за да се запази целостта на изолацията.
4. Дизайн с естествено охлаждане
Интегрираната изолация и разсейване на топлината позволяват на трансформатора да работи без допълнително охлаждащо оборудване.
Номинален първичен ток
Общите диапазони включват 20A до 600A, в зависимост от изискванията на разпределителната мрежа.
Номинален вторичен ток
Стандартните изходи са 5A или 1A за оборудване за измерване и защита.
Клас на точност
Типичните комбинации включват 0,5 / 10P, поддържащи функции за измерване и релейна защита.
Номинална честота
Повечето устройства работят на 50Hz или 60Hz.
Ниво на изолация
Типичните нива на изолация са 12/42/75kV, подходящи за приложения в разпределителни уредби със средно напрежение.
Адаптивност към околната среда
Надуваемият токов трансформатор в шкаф е проектиран за работа в затворени комутационни среди, които могат да изпитат трудни условия.
Температурен диапазон
Типичните работни температури варират от −5°C до +45°C.
Устойчивост на замърсяване
Запечатаната изолация намалява влиянието на прах, влага и замърсяване.
Операция на голяма надморска височина
Много дизайни поддържат монтаж в райони до 3000 метра над морското равнище.
Съвместимост с газова изолация
Някои нови дизайни използват сух въздух вместо SF₆ като изолационна среда за намаляване на въздействието върху околната среда.
Надежден китайски доставчик на оборудване за токов трансформатор за надуваем шкаф предоставя продукти, използвани в множество сектори за разпределение на енергия.
Често срещаните приложения включват:
Енергийни системи за градски железопътен транспорт
Индустриални разпределителни мрежи
Металургични и нефтохимически заводи
Подстанции средно напрежение
Инфраструктура на електрическата мрежа на голяма надморска височина
