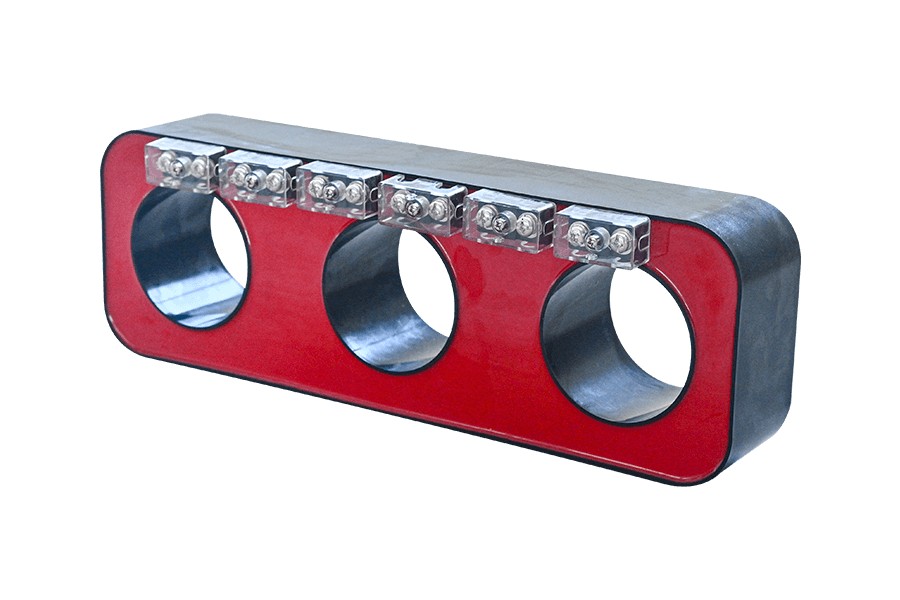

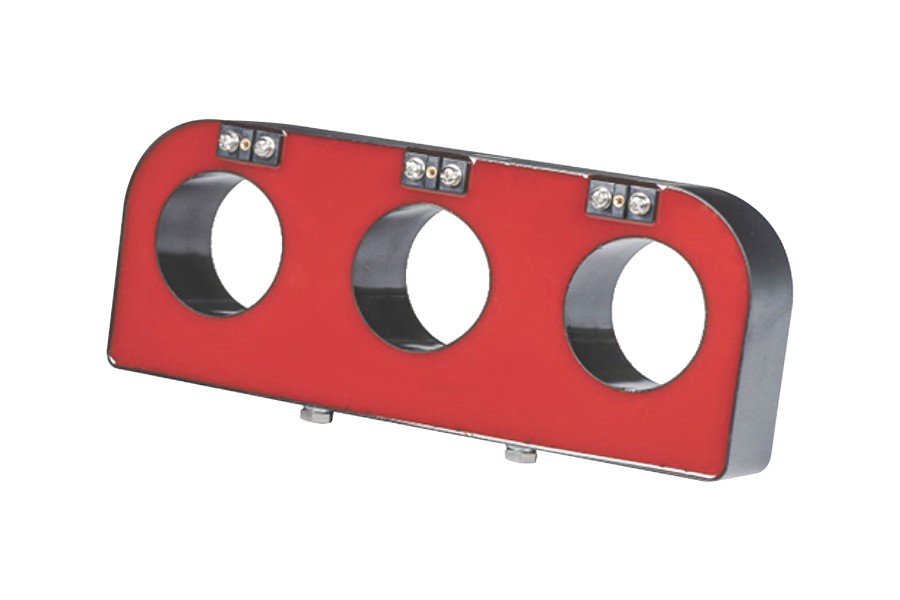

Токовият трансформатор за надуваем шкаф LSY, разработен от Comewill, е проектиран специално за комутационни уреди със средно напрежение (GIS) и системи с надуваеми шкафове. Това е от съществено значение за поддържане на стабилността на системата, предотвратяване на претоварване на оборудването и осигуряване на надеждна координация на защитата.
1. Прецизен мониторинг на трифазен ток
Трансформаторът осигурява високо прецизно измерване на тока, което позволява наблюдение в реално време на големината на тока и колебанията в трифазни системи. Това позволява на операторите да откриват аномалии като претоварване, дисбаланс или условия на повреда рано и да предприемат коригиращи действия, преди да настъпи повреда.
2. Компактен и спестяващ място дизайн
Компактната структура и лекият дизайн на токовите трансформатори с надуваем корпус LSY позволяват гъвкав монтаж, без да се засягат други компоненти в разпределителната уредба.
3. Запечатана изолационна структура
Тази структура ефективно изолира вътрешната намотка от влага, прах и външни смущения, осигурявайки дългосрочна стабилност и експлоатационна надеждност.
4. Множество опции за точност
Токовият трансформатор за надуваем шкаф LSY поддържа конфигурации за измерване, защита и двойна намотка, което позволява на инженерите да интегрират функции за измерване и релейна защита в рамките на една и съща система.
5. Устойчиво промишлено строителство
Произведен с помощта на висококачествени магнитни материали и технология за прецизно навиване, трансформаторът поддържа стабилна работа дори при непрекъснати условия на натоварване.

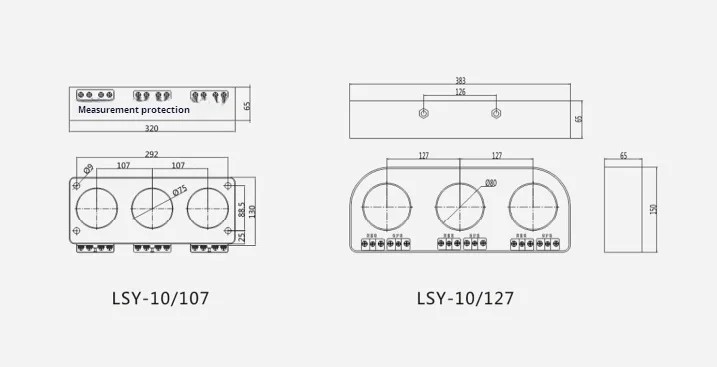

| LSY-10/107 | Номинален първичен ток (A) | Клас на точност (измерване) | Клас на точност (защита) | Клас на точност (двойна намотка) | |||||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0.2S | 0.5 | 10P10 | 10P15 | ||
| 75 | 2 | 2 | 1 | 2.5 | -- | -- | -- | 1 | 1 | -- | |
| 100 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1 | 1 | -- | |
| 150 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1.5 | 1.5 | -- | |
| 200 | 5 | 5 | 2.5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 300 | 5 | 5 | 5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 400 | 10 | 10 | 5 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 500 | 10 | 10 | 10 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 600 | 10 | 15 | 10 | 15 | -- | -- | -- | 5 | 7.5 | -- | |
| 800 | 10 | 15 | 10 | 20 | -- | -- | -- | 5 | 7.5 | -- | |
| LSY-10/110 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/120 | 75 | 75 | - | - | 1 | - | - | - | - | 1 | - |
| 100 | 100 | - | - | 2.5 | - | - | - | - | 1 | - | |
| 150 | 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | |
| 200 | 200 | - | 2.5 | 2.5 | 2.5 | 5 | - | - | 2.5 | 5 | |
| 300 | 300 | 2.5 | 2.5 | 5 | 5 | 5 | - | - | 2.5 | 5 | |
| 400 | 400 | 5 | 5 | 5 | 5 | 7.5 | - | - | 5 | 7.5 | |
| 500 | 500 | 5 | 5 | 5 | 10 | 10 | - | - | 5 | 10 | |
| 600 | 600 | 5 | 5 | 10 | 10 | 10 | - | - | 5 | 10 | |
| 800 | 800 | 10 | 10 | 10 | 10 | 10 | - | - | 5 | 10 | |
| LSY-10/127 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/130 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/150 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| Използвайте | Измервателни токови трансформатори | Защитен токов трансформатор | Токов трансформатор с двойна намотка | |||||||
| Точност и номинален товар (VA) | Точност и номинален товар (VA) | Клас на точност и номинално натоварване | ||||||||
| Стабилизиране на първичния ток | 0,2 сек | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0,2 сек | 0.5 | 10P15 | 10P10 |
| 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - |
| 150 | - | - | 2.5 | - | - | 2.5 | - | 1.5 | - | - |
| 200 | - | 2.5 | 2.5 | - | - | 5 | - | 2.5 | - | 5 |
| 300 | 2.5 | 2.5 | 5 | - | - | 5 | - | 2.5 | - | 5 |
| 400 | 5 | 5 | 5 | - | - | 7.5 | - | 5 | - | 7.5 |
| 500 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 600 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 800 | 10 | 10 | 10 | - | - | 10 | - | 5 | - | 10 |
Забележка: Пружинната карта от неръждаема стомана е персонализирана според изискванията на потребителя
