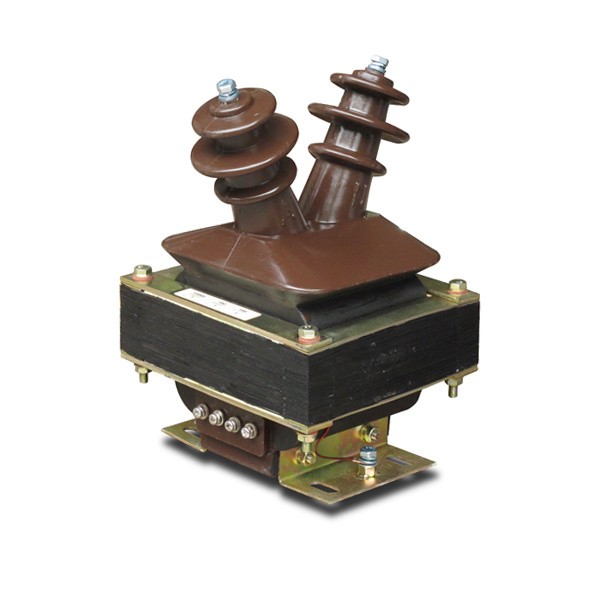

A Трансформатор на напрежениее важна инструментална трансформаторна технология, използвана за намаляване на високо първично напрежение до пропорционално вторично напрежение, подходящо за измерване, измерване, защита и контрол. За разлика от силовия трансформатор, който е предназначен за пренос на енергия между електрическите мрежи, измервателният трансформатор е проектиран да осигурява точен сигнал към измервателни уреди, релета, оборудване за наблюдение и системи за управление. Правилният избор зависи от напрежението на първичната система, вторичното напрежение, честотата, изискванията за точност, тежестта, изолацията, подредбата на фазите, конфигурацията на намотките, местоположението на инсталацията, излагането на околната среда и предвидената функция за защита или измерване. Електромагнитните, капацитивните и електронните технологии предоставят различни подходи за получаване на пропорционални сигнали за напрежение. Дизайнът на закрито и на открито също е насочен към различни условия на околната среда. Следователно пълната техническа оценка трябва да вземе предвид електрическите характеристики, изолацията, конструкцията, аксесоарите, защитата, инсталацията и поддръжката като една координирана система.
Съдържание
Щракнете върху която и да е тема, за да преминете директно към секцията.
- 1. Защо измерването на напрежението е важно в енергийните системи?
- 2. Как работи инструментален трансформатор на напрежение?
- 3. Какви са основните типове и конфигурации?
- 4. Как точността и тежестта влияят на избора?
- 5. Защо изолацията и електрическата изолация са от съществено значение?
- 6. Как се различават приложенията за защита и измерване?
- 7. Каква е разликата между електромагнитни и капацитивни дизайни?
- 8. Как дизайнът на закрито и на открито се справя с различни условия?
- 9. Как се различават еднофазните и трифазните приложения?
- 10. Как трябва да се вземат предвид предпазителите, вторичното заземяване и безопасността?
- 11. Кои приложения използват инструментално измерване на напрежението?
- 12. Какви често срещани грешки при избора трябва да се избягват?
- 13. Какво трябва да включва професионалната техническа спецификация?
- 14. Често задавани въпроси
Защо измерването на напрежението е важно в енергийните системи?
Електрическите мрежи не могат да бъдат контролирани безопасно и точно без надеждна информация за напрежението. Операторите, защитните релета, измервателните уреди, системите за автоматизация и оборудването за наблюдение зависят от измервателните сигнали, които представят състоянието на първичната електрическа верига.
Директното свързване на конвенционални измервателни уреди или контролно оборудване за ниско напрежение към верига със средно или високо напрежение би било непрактично и потенциално опасно. Инструменталните трансформатори решават този проблем чрез създаване на пропорционален вторичен сигнал, който представлява първичното напрежение, като същевременно осигурява електрическо разделяне между веригата за високо напрежение и вторичната измервателна верига.
Това разделяне има няколко практически предимства. Измервателното оборудване може да бъде проектирано около стандартизирано вторично напрежение, вместо да бъде изложено директно на първичната система. Защитните релета могат да обработват управляем сигнал. Енергомерите могат да изпълняват своите измервателни функции. Операторите могат да получат информация за електрическата мрежа, без да подават първичното напрежение директно в контролния панел.
Осигурява пропорционален сигнал за напрежение за измервателни уреди и устройства за наблюдение.
Доставя информация за напрежението на защитни релета, които оценяват необичайни условия на системата.
Разделя вторичната измервателна верига от високоволтовата първична мрежа.
Осигурява електрически сигнал, който може да поддържа автоматизация, превключваща логика, синхронизация и други контролни функции.
Информацията за напрежението е особено важна в системи, където електрическите условия се променят непрекъснато. Подстанциите, промишлените разпределителни системи, захранващите трансформатори, мрежите за възобновяема енергия и сложните комунални системи изискват надеждна информация за системното напрежение.
Измерването също така поддържа отстраняване на неизправности. Ако наблюдаваният вторичен сигнал се промени неочаквано, инженерите могат да проучат дали причината е свързана с първичната система, трансформатора на инструмента, окабеляването, защитната верига или друга част от измервателната верига.
Затова надеждната измервателна верига започва с правилно подбран инструментален трансформатор. Точността, изолацията, конфигурацията на връзката, вторичното натоварване, условията на околната среда и изискванията за защита трябва да се разглеждат заедно.
Как работи инструментален трансформатор на напрежение?
Трансформатор на напрежение на електромагнитен инструмент работи чрез електромагнитна индукция. Първичната намотка е свързана към веригата за високо напрежение, докато вторичната намотка осигурява пропорционално по-ниско напрежение към свързаното измервателно или защитно оборудване.
Основната връзка се определя от съотношението на първичните завои към вторичните завои. Когато първичната намотка е под напрежение, в сърцевината се установява магнитен поток. Този поток индуцира напрежение във вторичната намотка, което съответства пропорционално на първичното напрежение в рамките на проектирания работен диапазон на трансформатора.
Първична намотка
Първичната намотка се свързва към веригата за високо напрежение. Следователно неговата изолационна система е проектирана да издържа на електрическите натоварвания, свързани с първичната мрежа.
В зависимост от архитектурата на продукта, първичната намотка може да има различни физически конструкции. Някои конструкции използват конвенционално разположение на намотките, докато други интегрират намотката в капсулована изолационна структура.
Вторична намотка
Вторичната намотка осигурява сигнал за намалено напрежение към измервателни уреди, релета и друго оборудване. Неговият изход е проектиран да остане пропорционален на първичното напрежение при определени електрически условия.
Магнитна сърцевина
Ядрото осигурява магнитния път, необходим за електромагнитна индукция. Конструкцията на сърцевината и магнитните характеристики влияят върху точността, поведението при възбуждане, загубите и способността на трансформатора да осигурява стабилен вторичен сигнал.
Изолационна система
Изолационната система разделя първичната намотка с високо напрежение от вторичната намотка, корпуса и околната структура. В зависимост от дизайна на продукта това може да включва суха изолация, отливане с епоксидна смола, маслена изолация, газова изолация или други диелектрични елементи.
| Компонент | Основна функция | Ключово съображение при дизайна |
|---|---|---|
| Първична намотка | Свързва се към веригата за високо напрежение | Изисквания за първично напрежение и изолация |
| Вторична намотка | Осигурява намален измервателен сигнал | Вторично напрежение, точност, тежест |
| Магнитна сърцевина | Осигурява магнитния път | Материал на сърцевината и характеристики на възбуждане |
| Изолационна система | Поддържа електрическо разделяне | Напрежение, среда, механична стабилност |
| Корпус или корпус | Осигурява механична и екологична защита | Място на монтаж и условия на експозиция |
Вторично качество на сигнала
Полезният вторичен сигнал трябва точно да представя първичното напрежение, докато свързаното оборудване черпи определения си товар. Ако веригата за измерване натоварва прекомерно вторичната обмотка, съотношението на напрежението и точността могат да бъдат засегнати.
Ето защо трансформаторът, окабеляването, клемите, измервателните уреди, релетата и друго вторично оборудване трябва да се оценяват като една верига.
Принципът на работа може да е прост като концепция, но постигането на стабилна точност при реални работни условия изисква внимателно проектиране на сърцевината, намотките, изолацията, връзките и механичната структура.
Какви са основните типове и конфигурации?
Инструменталните напреженови трансформатори могат да бъдат класифицирани според инсталацията, разположението на фазите, конфигурацията на намотките, изолационната технология и принципа на работа. Тези категории помагат на инженерите да стеснят избора според системните изисквания.
Вътрешни конфигурации
Вътрешните модули са предназначени за монтаж в разпределителни уредби, подстанции, електрически помещения или други защитени среди. Техният корпус и дизайн на изолация могат да бъдат оптимизирани около контролирана вътрешна среда.
Отливките с епоксидна смола са често срещани в компактни приложения със средно напрежение на закрито, тъй като твърдата изолация може да създаде запечатана структура, като същевременно поддържа физическия монтаж относително компактен.
Конфигурации на открито
Външните модули са изложени директно на дъжд, влажност, температурни промени, слънчева светлина, прах, замърсяване и други условия на околната среда. Поради това тяхното жилищно и изолационно устройство трябва да се отнася до обслужване на открито.
Монофазни конфигурации
Еднофазните конструкции обикновено се използват, когато всяка фаза се измерва отделно или когато приложението изисква дефинирано устройство за измерване фаза-земя или фаза-фаза.
Трифазни конфигурации
Трифазните схеми могат да осигурят координирано измерване на напрежението за трифазни електрически мрежи. Точното свързване зависи от неутралната конфигурация на системата и функцията за защита или измерване.
Конфигурации с две и три намотки
Конструкцията с две намотки съдържа една първична и една вторична намотка. Дизайнът с три намотки добавя спомагателна вторична намотка, която може да поддържа отделна защита или функция, свързана със заземяване, в зависимост от електрическата схема.
Системи от сух тип и от лята смола
Системите от сух тип използват твърда или суха изолация без течен диелектрик. Излятата конструкция от епоксидна смола може напълно да капсулира избрани компоненти, осигурявайки механична стабилност и устойчивост на влага и замърсяване.
Дизайни, потопени в масло
Конфигурациите, потопени в масло, използват изолационно масло като част от диелектричната и термичната система. Тези проекти изискват подходяща конструкция на резервоара, уплътняване, управление на маслото и процедури за поддръжка.
Надуваеми или газоизолирани конфигурации
Конструкциите с газова изолация могат да се използват, когато са подходящи затворени диелектрични системи. Техният избор трябва да включва разглеждане на уплътнението на корпуса, свойствата на газа, управлението на налягането, сервизните процедури и екологичните изисквания.
Капацитивни и електронни технологии
Не всяка система за измерване на напрежение разчита на конвенционален електромагнитен трансформатор. Капацитивните трансформатори на напрежение използват капацитивен делител в комбинация с електромагнитна секция, докато електронните сензори за напрежение използват методи за отчитане и преобразуване на сигнала, за да произведат пропорционален електрически изход.
| Класификация | Типични опции | Избор Фокус |
|---|---|---|
| Монтаж | На закрито, на открито | Експозиция на околната среда и дизайн на корпуса |
| Фаза | Монофазни, трифазни | Конфигурация на мрежата и схема за измерване |
| Навиване | Двунамотка, тринамотка | Измерване, защита, спомагателни функции |
| Изолация | Суха, лята смола, масло, газ | Клас на напрежение, среда, поддръжка |
| Принцип на работа | Електромагнитни, капацитивни, електронни | Ниво на напрежение, точност, системна архитектура |
Изборът трябва да започне с изискванията на приложението и мрежата, а не просто с продуктовата категория. Различните конфигурации могат да задоволят сходни измервателни функции, като същевременно предоставят различни характеристики за инсталиране и поддръжка.
Как точността и тежестта влияят на избора?
Точността е едно от най-важните технически съображения, тъй като вторичният сигнал може да се използва за измерване на енергия, мониторинг на системата, защита, контрол или няколко функции едновременно.
Клас на точност
Класът на точност описва допустимата грешка при измерване при определени условия. Различните приложения може да имат различни изисквания за точност.
Измервателните вериги, използвани за измерване, могат да изискват по-строга точност от приложения, при които трансформаторът осигурява предимно защитен сигнал. Следователно правилният клас зависи от това какво трябва да постигне вторичната верига.
Номинална тежест
Натоварването се отнася до товара, свързан към вторичната намотка. Това включва измервателни уреди, релейни входове, преобразуватели, окабеляване, клемни блокове и други свързани устройства.
Ако действителното натоварване на вторичната верига се различава значително от условията, за които е определен трансформаторът, точността и поведението на изхода могат да се променят.
Точност на съотношението
Коефициентът на трансформация трябва да остане в рамките на определения толеранс. Несъответствието между предвиденото съотношение и действителното съотношение може да повлияе както на стойностите на измерване, така и на решенията за защита.
Фазово изместване
В измервателните системи, включващи изчисления на мощността, фазовите отношения имат значение. Малки грешки във фазовото изместване могат да повлияят на точността на изчисленията, получени от сигнали за напрежение и ток.
| Параметър | Какво описва | Защо има значение |
|---|---|---|
| Клас на точност | Точност на измерване при определени условия | Определя годността за измерване или защита |
| Номинална тежест | Натоварване на вторичната верига | Влияе върху вторичното напрежение и точността |
| Коефициент на трансформация | Връзка на напрежението първично към вторично | Гарантира, че измерването представя правилно първичната система |
| Фазово изместване | Ъглова връзка между първично и вторично напрежение | Може да повлияе на изчисленията за мощност и защита |
Измерване срещу изисквания за защита
Приложенията, ориентирани към измерване, обикновено се фокусират върху поддържането на точен пропорционален изход в съответния работен диапазон. Приложенията, ориентирани към защита, могат да поставят по-голям акцент върху поведението на трансформатора при необичайни системни условия и способността на вторичния сигнал да поддържа работа на реле.
Това разграничение трябва да бъде отразено в техническата спецификация. Продукт, избран само според номиналното напрежение, може да бъде неподходящ, ако неговата точност и характеристики на натоварване не съответстват на свързаната верига.
Защо изолацията и електрическата изолация са от съществено значение?
Електрическата изолация е една от основните причини за използване на инструментални напреженови трансформатори. Първичната верига може да работи при напрежение, далеч над безопасния работен диапазон на конвенционалните измервателни и контролни устройства, така че изолационната система трябва да създаде надеждно разделяне между първичната и вторичната верига.
Изолация от първично към вторично
Изолационната система трябва да издържи на електрическото напрежение, свързано с номиналното първично напрежение и определени преходни условия. Дизайнът включва изолационни материали, разстояния на пълзене, хлабини, разположение на намотките, капсулиране, клеми и геометрия на корпуса.
Плътна изолация
Конструкциите от лята смола могат да капсулират намотките и другите електрически компоненти. Този подход може да осигури компактна и механично стабилна структура, като същевременно намалява директното излагане на вътрешните изолационни повърхности на влага или замърсяване.
Маслена изолация
Маслото осигурява както диелектрична изолация, така и топлопреносни характеристики. Напълнените с масло конструкции се нуждаят от подходящо задържане и запечатване, за да поддържат предвидената вътрешна среда.
Газова изолация
Сглобките с газова изолация използват затворена диелектрична среда. Корпусът трябва да поддържа своята цялост, а сервизните процедури трябва да отчитат диелектричната среда и налягането на оборудването или устройството за уплътняване.
Пълзене и хлабина
Клирънсът се отнася до най-късото разстояние през въздуха между проводящите части, докато пълзещият път се отнася до разстоянието по протежение на изолационна повърхност. И двете са важни при проектирането на оборудване със средно и високо напрежение.
Замърсяването на околната среда може да увеличи значението на пътя на пълзене, тъй като замърсяването върху изолационна повърхност може да създаде път за ток на утечка.
Изолацията трябва да издържа на определеното електрическо напрежение без разрушаване.
Изолационната система трябва да поддържа своята функция при очакваните условия на влажност, замърсяване и температура.
Намотките и изолацията трябва да останат стабилни по време на транспортиране, монтаж и нормална работа.
Веригата за измерване на ниско напрежение трябва да остане правилно отделена от основната мрежа.
Следователно изолацията не е избор на единичен материал. Това е цялостна инженерна система, включваща геометрия, материали, качество на производство, излагане на околната среда и електрическа координация.
За купувачите това означава, че описанието на изолацията трябва да е конкретно. Термини като сух тип, лята смола, потопен в масло или изолиран с газ предоставят отправна точка, но техническата спецификация трябва също така да обяснява предвидения клас на напрежение и условията на монтаж.
Как се различават приложенията за защита и измерване?
Една и съща верига на първично напрежение може да предоставя сигнали както към системите за измерване, така и към системите за защита, но изискванията на тези две функции не са идентични.
Приложения за измерване
Системите за измерване се нуждаят от стабилно пропорционално напрежение, така че измервателните уреди и устройствата за наблюдение да могат точно да представят първичната система. Следователно точността в нормалния работен диапазон е особено важна.
Приложенията могат да включват измерватели на напрежение, измерватели на енергия, оборудване за качество на електроенергията, системи за наблюдение и други устройства за наблюдение.
Приложения за защита
Защитните релета използват електрически сигнали, за да идентифицират необичайни условия. Информацията за напрежението може да допринесе за ниско напрежение, пренапрежение, насочване, разстояние, синхронизиране или други защитни функции в зависимост от мрежовата архитектура.
Трансформаторът трябва да осигурява подходящ сигнал при условията, съответстващи на защитната схема.
Комбинирани приложения
Някои системи използват отделни вторични намотки за различни функции. Една намотка може да поддържа измерване, докато друга е назначена за защита.
Тази подредба може да помогне за изолиране на изискванията на различни вериги и да намали взаимодействието между измервателните натоварвания и защитните входове.
| Приложение | Типична вторична функция | Основен приоритет на дизайна |
|---|---|---|
| Измерване на напрежението | Точно пропорционално напрежение | Специфицирана точност и тежест |
| Измерване на енергия | Сигнал за напрежение за електрически изчисления | Точност на съотношението и фазова производителност |
| Релейна защита | Вход за напрежение за логика на повреда | Ефективност на защитата и подходящо вторично поведение |
| Системи за управление | Обратна връзка по напрежение или синхронизация | Стабилен и правилно мащабиран сигнал |
| Мониторинг | Данни за състоянието на системата | Надеждно качество на сигнала и интеграция |
Спомагателни вторични намотки
Продуктите с три намотки могат да осигурят допълнителен вторичен изход за специализирани приложения. Точната цел зависи от конфигурацията на системата и схемата за защита.
Това е една от причините техническите чертежи да са ценни. Пълната диаграма на навиване разкрива повече полезна информация от общото твърдение, че продуктът има множество изходи.
Проектиране на вторична верига
Свързаната верига трябва да се разглежда в нейната цялост. Дълги кабели, клемни блокове, измервателни уреди, релета, преобразуватели и друго оборудване допринасят за действителното вторично натоварване и поведение на сигнала.
Каква е разликата между електромагнитни и капацитивни дизайни?
Различните технологии за измерване на напрежение решават един и същ основен проблем по различни начини. Разбирането на техните принципи на работа помага на инженерите да напаснат оборудването към мрежата и приложението.
Електромагнитна технология
Конвенционалната електромагнитна конструкция използва първична и вторична намотки, свързани чрез магнитна сърцевина. Той е познат, добре установен и подходящ за много приложения за измерване и защита на средно напрежение.
Неговият избор включва първично напрежение, вторично напрежение, честота, точност, натоварване, изолация и конфигурация на намотката.
Технология на капацитивен трансформатор на напрежение
Капацитивен трансформатор на напрежение използва капацитивен делител, за да намали първичното напрежение, преди секция на електромагнитен трансформатор да обработи сигнала. Тази архитектура може да бъде полезна при по-високи нива на напрежение и може също така да поддържа определени приложения, свързани с комуникацията, в зависимост от нейната конструкция.
Капацитивните компоненти са част от общата мрежа за разделяне на напрежението, така че изолацията, поведението на честотата, компенсацията и свързването на системата трябва да бъдат внимателно обмислени.
Електронно отчитане на напрежението
Електронните напреженови трансформатори или сензори могат да използват сензорни елементи и електронни преобразуватели, за да произведат пропорционален изход. Тези технологии могат да поддържат компактни системни архитектури и интеграция с цифрова защита или системи за наблюдение.
Изходният интерфейс, изискванията за захранване, сигналният протокол, точността, ограниченията за околната среда и съвместимостта със системата надолу по веригата трябва да бъдат посочени ясно.
| технология | Основен принцип | Типично съображение при избора |
|---|---|---|
| Електромагнитна | Първична и вторична намотка с магнитна връзка | Съотношение, точност, натоварване, изолация, дизайн на сърцевината |
| Капацитивен | Капацитивно деление на напрежение с трансформаторно преобразуване | Клас на напрежение, честотно поведение, компенсация, системна интеграция |
| Електронен | Сензорно и електронно преобразуване на сигнала | Тип изход, електроника, комуникация, точност, ограничения на околната среда |
Защо изборът на технология има значение
Правилната технология зависи от мрежата, а не от общите предпочитания. Компактното вътрешно разпределително устройство за средно напрежение може да има различни изисквания от външни подстанции за високо напрежение.
Пространството, излагането на околната среда, изискванията за изолация, стратегията за поддръжка, точността на измерване, комуникационната архитектура и предвидената защитна функция влияят върху подходящата технология.
Как дизайнът на закрито и на открито се справя с различни условия?
Инсталационната среда засяга корпуса, изолацията, повърхностната защита, клемите, уплътнението, механичната структура и подхода за поддръжка.
Вътрешни електрически помещения
Вътрешното оборудване обикновено се възползва от контролирана температура и влажност в сравнение с външните инсталации. Това може да позволи компактна изолация и дизайн на заграждения, при условие че самата стая поддържа подходящи условия на околната среда.
Вътрешното оборудване със средно напрежение също може да се наложи да се побере в стандартизирани отделения за разпределителни уреди. Следователно компактните размери, разположението на монтажа, кабелният достъп и ориентацията на клемите стават важни.
Външни подстанции
Външното оборудване трябва да издържа на излагане на атмосферни влияния. Дъжд, влажност, ултравиолетова радиация, замърсяване, прах, вятър и температурни цикли могат да повлияят на оборудването.
Материалите на корпуса, уплътнението, навесите, разстоянието на пълзене, повърхностната обработка и дизайнът на терминала трябва да отразяват тези условия.
Замърсяване и замърсяване
Индустриалните обекти и крайбрежните зони могат да представляват условия на замърсяване, които са значително по-взискателни от чистата вътрешна среда.
Изолационните повърхности трябва да поддържат подходящи характеристики, когато са изложени на влага и замърсяване. Следователно физическото разположение на изолаторите и защитните навеси може да бъде важно.
Температурни вариации
Външното оборудване може да претърпи значителни дневни и сезонни температурни промени. Тези промени могат да създадат механично разширение и свиване, както и рискове от кондензация.
| Състояние | Потенциален ефект | Отговор на дизайна |
|---|---|---|
| Влажност | Кондензация и изолационно напрежение | Подходящ корпус и дизайн против кондензация |
| дъжд | Излагане на влага | Подходящо уплътнение, корпус и защита на клемите |
| Замърсяване | Пътища на повърхностно замърсяване и изтичане | Подходящо разположение на пътя на пълзене и изолацията |
| UV излагане | Стареене на материала | Подходящи външни материали и повърхностна обработка |
| Температурен цикъл | Кондензация и механично напрежение | Избор на материал и оценка на околната среда |
Монтажна позиция вътре в разпределителната уредба
Когато се монтира вътре в разпределителна апаратура за средно напрежение, трансформаторът трябва да пасне на наличното отделение, като същевременно поддържа необходимите разстояния и връзки.
Кабелните маршрути, първичните терминали, вторичното окабеляване, достъпът за инспекция и прилежащото оборудване трябва да бъдат прегледани по време на етапа на проектиране на панела.
Как се различават еднофазните и трифазните приложения?
Подреждането на фазите е важна част от проектирането на системата, тъй като трансформаторът трябва да съответства на начина, по който се измерва напрежението в електрическата мрежа.
Еднофазно измерване
Еднофазните модули могат да се използват за измерване на отделна фаза или определено напрежение фаза-земя или фаза-фаза в зависимост от схемата на окабеляване.
Тази подредба е обичайна, когато се изискват отделни фазови измервания или когато защитният дизайн използва специфични еталонни напрежения.
Трифазно измерване
Трифазните системи изискват координирано измерване на трифазните напрежения. Конфигурацията на трансформатора зависи от това дали системата е заземена, незаземена или използва друго неутрално разположение.
Следователно диаграмите на свързване са от съществено значение, тъй като две системи с подобни номинални напрежения могат да изискват различно трансформаторно окабеляване.
Навиващи се аранжименти
Конструкциите с двойна намотка осигуряват една основна вторична верига. Конструкциите с три намотки добавят още една вторична намотка, която може да бъде присвоена на отделна функция.
Допълнителната намотка може да бъде полезна, когато веригите за измерване и защита се нуждаят от различни изходи.
Схеми на свързване
Възможните договорености могат да включват измерване фаза към фаза, измерване фаза към земя, свързани с отворен триъгълник договорености или други специфични за системата конфигурации. Правилната схема зависи от електрическата мрежа.
Полезно, когато трябва да се измерва или наблюдава определено индивидуално фазово напрежение.
Подходящ за координирано измерване на напрежение в трифазни електрически мрежи.
Осигурява една първична и една вторична верига за планираната измервателна или контролна функция.
Добавя допълнителен вторичен изход за независима защита или специализирана верига.
Защо електрическата схема има значение
Името на продукта само по себе си не винаги може да съобщи пълната конфигурация на фазата и намотката. Схема на свързване показва кои клеми принадлежат към всяка намотка и как трансформаторът трябва да се свърже към външната система.
Това е особено важно за персонализирани инсталации, при които вторичната верига е свързана към няколко различни устройства.
Как трябва да се вземат предвид предпазителите, вторичното заземяване и безопасността?
Инструменталните напреженови трансформатори са свързани директно към вериги с високо напрежение, така че тяхната защита и вторично окабеляване изискват внимателно инженерство.
Първични предпазители
Някои трансформаторни конфигурации включват предпазители за високо напрежение или са инсталирани с външни защитни предпазители. Тяхната цел е да ограничат последствията от вътрешни повреди и да защитят околната електрическа система според проектираната схема за защита.
Номиналът и координацията на предпазителя трябва да съответстват на трансформатора и мрежата, вместо да се избират независимо.
Вторично заземяване
Вторичната верига обикновено използва определено заземяване, за да установи известна референтна точка и да намали риска, свързан със случайно прехвърляне на потенциал от вторична към първична.
Точният метод на заземяване трябва да следва конструкцията на трансформатора, електрическия код, философията на защитата и местните изисквания за инсталиране.
Идентификация на терминала
Първичните и вторичните терминали трябва да бъдат ясно идентифицирани. Неправилното окабеляване може да повлияе на полярността на измерване, защитните функции и безопасността на персонала, работещ във вторичната верига.
Безопасност на взаимното свързване
Вторичните вериги трябва да бъдат насочени и защитени така, че да не се повредят от вибрации, остри ръбове, топлина, влага или механични смущения.
Изолация за поддръжка
Персоналът по поддръжката се нуждае от ясно дефинирана процедура за изолиране на свързаното първично оборудване и доказване на съответните условия, преди да работи по вторичната верига или околното оборудване.
- Потвърдете първичната защита:Проверете разположението на предпазителя или защитното устройство, определено за трансформатора.
- Проверете вторичното заземяване:Следвайте одобреното устройство за заземяване и свързване.
- Идентифицирайте всеки терминал:Свържете окабеляването с одобрената схема и табелка с данни на трансформатора.
- Защитете вторичното окабеляване:Дръжте кабелите далеч от механични и екологични опасности.
- Следвайте процедурите за изолация:Поддръжката трябва да се извършва само съгласно определената процедура за електрическа безопасност.
Следователно безопасността е отговорност на системата. Конструкцията на продукта, инсталирането, защитата, заземяването, документацията и работните процедури трябва да се поддържат взаимно.
Кои приложения използват инструментално измерване на напрежението?
Измерването на напрежението се изисква в много части на съвременната електрическа инфраструктура. Точната конфигурация на трансформатора зависи от мрежовото напрежение, физическата среда, изискването за точност, защитната схема и вида на свързаното оборудване.
Поддържа измерване на напрежението, защита, контрол, измерване и наблюдение във входящи и изходящи вериги.
Осигурява сигнали за напрежение за двигатели, трансформатори, захранващи устройства, защитни системи и електрически мониторинг.
Поддържа мониторинг на напрежението и защита в слънчеви, вятърни и други мрежи, свързани с генерирането.
Осигурява измервателни сигнали за електроразпределителни системи със средно напрежение, обслужващи големи съоръжения.
Побира се в модули със средно напрежение, където измерването и релейната защита се нуждаят от сигнал за контролирано напрежение.
Осигурява пропорционална информация за напрежението за наблюдение, контрол, синхронизация и автоматизация на електрическата система.
Приложения на подстанции
Подстанциите често изискват сигнали за напрежение за защитни релета, измерване, системи за управление и наблюдение от оператора. Следователно трансформаторът може да се превърне в критичен интерфейс между основната мрежа и контролната зала.
Промишлени съоръжения
Големите промишлени съоръжения могат да имат няколко захранващи устройства за средно напрежение, обслужващи двигатели, трансформатори, технологично оборудване и разпределителни табла. Измерването на напрежението поддържа както рутинно наблюдение, така и защитни функции.
Системи за възобновяема енергия
Слънчевите и вятърните инсталации използват електрически системи за събиране и трансформация, в които измерването на напрежението може да поддържа защита, наблюдение, синхронизация и контрол на мрежата.
Разпределителни приложения
Компактните дизайни от лята смола могат да бъдат интегрирани във вътрешни разпределителни модули, където пространството, изолацията, устойчивостта на замърсяване и достъпността на кабелите трябва да бъдат балансирани.
Търговски сгради
Големите търговски съоръжения могат да използват входящи захранвания със средно напрежение и вътрешни разпределителни системи. Инструменталното измерване на напрежението може да предостави информация на системите за управление на енергията и защитата, като същевременно поддържа необходимото отделяне от първичната верига.
Във всички тези приложения трансформаторът трябва да бъде избран около действителната електрическа мрежа, а не около обща продуктова категория.
Какви често срещани грешки при избора трябва да се избягват?
Много проблеми с измерването започват по време на етапа на спецификация. Трансформаторът може да има правилното номинално първично напрежение, докато все още е неподходящ, тъй като вторичното съотношение, тежестта, точността, изолацията, разположението на намотките или средата на инсталиране не съответстват на проекта.
- Избор само по първично напрежение:Вторичното напрежение, точността, натоварването, подредбата на фазите и изолацията също имат значение.
- Пренебрегване на вторичната тежест:Измервателни уреди, релета, окабеляване и клеми колективно натоварват вторичната верига.
- Използване на грешна конфигурация на навиване:Защитата и измерването може да изискват отделни вторични вериги.
- Игнориране на неутралната система:Заземяването и разположението на фазите оказват влияние върху подходящото свързване на трансформатора.
- Изисквания за смесване на закрито и на открито:Защитата на околната среда трябва да съответства на мястото на инсталиране.
- Преглед на координацията на предпазителя:Първичната защита трябва да бъде съгласувана с трансформатора и електрическата мрежа.
- Пренебрегване на дължината на кабела:Вторичните кабели допринасят за общата тежест и трябва да бъдат включени в изчислението.
- Избор без схема:Едно описание на продукта само по себе си може да не разкрие пълната фаза и разположение на намотките.
Проблемът само със съотношението
Два продукта могат да имат едно и също номинално съотношение първично към вторично, но различна точност, натоварване, изолация, физически размери или начини на свързване.
Съотношението е необходимо, но не е достатъчно за пълно техническо сравнение.
Проблемът „един и същ продукт навсякъде“.
Вътрешно приложение на разпределителна уредба и открита външна подстанция имат съществено различни екологични изисквания. Използването на една обща конфигурация без оценка на условията на обекта може да създаде рискове, които могат да бъдат избегнати.
Проблемът с непълната вторична верига
Инженерите понякога определят трансформатора, без да идентифицират напълно измервателните уреди надолу по веригата и защитните релета. Това може да затрудни проверката на действителната тежест и условията за точност.
Проблемът с документацията
Техническата документация трябва да изяснява клемите на намотката, съотношенията, диаграмата на свързване, вида на изолацията, разположението на монтажа и номиналните условия. Непълната документация може да затрудни ненужно инсталирането и пускането в експлоатация.
Какво трябва да включва професионалната техническа спецификация?
Професионалната спецификация трябва да предоставя достатъчно информация за електроинженерите, екипите за доставки, производителите, монтажниците, персонала за въвеждане в експлоатация и персонала по поддръжката, за да разберат коя точно конфигурация на трансформатора е необходима.
| Област на спецификация | Информация за дефиниране | Защо има значение |
|---|---|---|
| Първична система | Номинално напрежение, честота, фазово разположение | Определя електрическата работна среда |
| Вторична система | Вторично напрежение и разположение на намотките | Съвпада с измервателни уреди, релета и контролни вериги |
| точност | Клас на точност и приложими условия на работа | Потвърждава годността за измерване или защита |
| бреме | Номинално вторично натоварване и свързани товари | Поддържа точен вторичен изход |
| Изолация | Суха, лята смола, масло, газ или друга система | Отговаря на изискванията за напрежение и околната среда |
| Монтаж | Вътрешно или външно, монтажни размери, ориентация на клемите | Осигурява физическа съвместимост |
| защита | Подреждане на предпазители, заземяване, релейни връзки | Поддържа безопасна работа на системата |
| Строителство | Корпус, корпус, намотка, сърцевина, конектори | Предоставя пълно описание на продукта |
| Тестване | Рутинна и приложима проверка на ефективността | Поддържа приемане на качеството и въвеждане в експлоатация |
Започнете с електрическата мрежа
Спецификацията трябва първо да определи първичната електрическа система. Това включва напрежение, честота, фазова конфигурация, заземяване и предвидената точка на измерване.
Дефинирайте всеки вторичен изход
Всяка вторична намотка трябва да има определено предназначение. Измервателната намотка и защитната намотка не трябва да се третират като идентични само защото и двете извеждат ниско напрежение.
Определете свързаното натоварване
Спецификацията трябва да идентифицира измервателни уреди, релета, преобразуватели, контролно оборудване, клемни блокове и приблизителни дължини на кабела. Пълната свързана тежест определя действителното състояние на натоварване на вторичната намотка.
Определете изискванията за изолация и околната среда
Мястото на инсталиране трябва да бъде ясно посочено. Вътрешните и външните системи могат да изискват различна изолация, ограждане, повърхностна обработка и характеристики на околната среда.
Определете физическите размери
Монтажните размери, позициите на клемите, фиксиращите отвори, общата височина, ширина и дълбочина могат да станат критични, когато трансформаторът е монтиран в отделение на разпределителна уредба.
Определете диаграми на окабеляване и свързване
Контролираната схема трябва да идентифицира първичните клеми, вторичните клеми, връзките на намотките, точките на заземяване и външните защитни устройства.
Определете инспекция и тестване
Изпитването трябва да отговаря на типа трансформатор и изискванията на проекта. Рутинните проверки могат да включват електрически характеристики, проверки, свързани с изолацията, връзки на намотките и функционална проверка.
Потвърдете първичното напрежение, вторичното напрежение, честотата, подреждането на фазите, заземителната система, точността и тежестта.
Потвърдете размерите, монтажната позиция, ориентацията на клемите, разположението на корпуса и достъпа за обслужване.
Потвърдете експозицията на закрито или на открито, влажността, замърсяването, температурата, надморската височина и условията на корозия.
Потвърдете първичния предпазител, вторичното заземяване, релейните връзки и предвидената философия за защита.
Практичен работен процес за подбор
- Дефинирайте основната мрежа:Идентифицирайте напрежението, честотата, фазовата конфигурация, заземяването и мястото на измерване.
- Определете вторичните изисквания:Посочете вторичното напрежение, броя на намотките и целта на всеки изход.
- Определете точността:Съпоставете класа на точност с изискванията за измерване, наблюдение, защита или управление.
- Изчислете тежестта:Включете измервателни уреди, релета, кабели, клеми, преобразуватели и друго свързано оборудване.
- Изберете изолация:Изберете подходяща суха, лята смола, масло, газ или друга изолационна архитектура.
- Проверете средата:Оценявайте условията на закрито или на открито, влажността, замърсяването, температурата и надморската височина.
- Проверете защитата:Потвърдете разположението на предпазителите, заземяването и интегрирането на защитната верига.
- Проверете физическата си годност:Потвърдете монтажните размери и разположението на клемите в рамките на окончателната инсталация.
- Проверете документацията:Уверете се, че чертежите, данните от табелката, електрическата схема и техническата спецификация описват една и съща конфигурация.
Този подход създава по-ясен технически път от проектирането на системата до избора на продукт. Освен това намалява вероятността привидно малък детайл, като товар или местоположение на терминала, да се превърне в проблем по време на инсталирането.
Какво трябва да поискат купувачите преди одобрение?
- Чертеж с размери:Потвърдете общите размери, точките на монтаж, клемите и наличното място за монтаж.
- Електрическа схема:Проверете връзките на първичните и вторичните клеми и точките на заземяване.
- Информация за табелката:Потвърдете съотношението на напрежението, честотата, точността и други номинални характеристики.
- Описание на изолацията:Потвърдете диелектричната конструкция и предвидената среда за инсталиране.
- Информация за тестване:Потвърдете приложимите рутинни или производителни тестове за избраната конфигурация.
Често задавани въпроси
За какво се използва трансформатор на напрежение?
Той намалява високото първично напрежение до пропорционално вторично напрежение, подходящо за измерване, измерване, защита, наблюдение и управление. Той също така осигурява електрическо разделяне между веригата за високо напрежение и вторичното оборудване.
Каква е разликата между трансформатор на напрежение и силов трансформатор?
Силовият трансформатор е предназначен основно за пренос на електрическа енергия между вериги, докато инструменталният трансформатор на напрежение е проектиран да осигурява пропорционален сигнал за напрежение за измерване и защита. Неговият вторичен изход е предназначен за свързани инструменти и контролно оборудване, а не за масов пренос на енергия.
Как работи електромагнитният дизайн?
Електромагнитният дизайн използва първична и вторична намотки, свързани чрез магнитна сърцевина. Първичното напрежение създава магнитен поток, който индуцира пропорционално напрежение във вторичната намотка.
Какво означава коефициентът на трансформация?
Коефициентът на трансформация описва пропорционалната връзка между първичното и вторичното напрежение. Той позволява високо системно напрежение да бъде представено от по-ниско вторично напрежение, което може да се обработва от измервателни уреди и релета.
Защо има значение класът на точност?
Класът на точност определя допустимата грешка при измерване при определени условия. Приложенията за измерване, мониторинг и защита могат да имат различни изисквания, така че избраният клас трябва да съответства на предвидената функция.
Какво е натоварване във вторична верига?
Товарът е товарът, свързан към вторичната намотка. Той включва устройства като измервателни уреди, защитни релета, преобразуватели, клеми и свързващи кабели. Общата тежест може да повлияе на вторичната производителност и точност.
Защо един трансформатор може да има множество вторични намотки?
Множество вторични намотки могат да позволят на отделни вериги да изпълняват различни функции. Например, една намотка може да служи за измерване, докато друга поддържа защита или друго определено приложение.
Каква е разликата между сух тип и конструкция от лята смола?
И двете избягват конвенционалната течна изолация, но конструкцията от лята смола използва епоксидна смола за капсулиране на избрани компоненти. Това може да създаде запечатана, механично стабилна структура с полезна устойчивост на влага и замърсяване при подходящи приложения на закрито.
Кога е необходима външна конфигурация?
Конфигурация на открито се използва, когато трансформаторът е инсталиран на открито място, като например открита подстанция. Проектът трябва да отчита дъжд, влажност, температурни цикли, замърсяване, ултравиолетово излагане и други условия на обекта.
Може ли един и същ трансформатор да се използва на закрито и на открито?
Не е задължително. Електрическите характеристики може да изглеждат подобни, но корпусът, изолацията, защитата на повърхността, устойчивостта на околната среда и изискванията за монтаж могат да се различават значително между вътрешни и външни инсталации.
Какво е капацитивен трансформатор на напрежение?
Капацитивен трансформатор на напрежение използва капацитивно разделяне на напрежение заедно с трансформаторна секция, за да получи мащабиран сигнал за напрежение. Може да се използва в подходящи приложения за измерване и защита на високо напрежение и може също да поддържа определени комуникационни функции в зависимост от дизайна.
Какво е електронен трансформатор на напрежение?
Електронен трансформатор на напрежение или сензор използва чувствителен елемент и електронно преобразуване на сигнала, за да осигури пропорционален изход. Спецификацията му трябва да се отнася до сензорната технология, изходния интерфейс, точността, изискванията за захранване, условията на околната среда и съвместимостта на оборудването надолу по веригата.
Как трансформаторът на напрежение поддържа релейна защита?
Той доставя мащабиран сигнал за напрежение към защитните релета. В зависимост от защитната схема, релето може да използва този сигнал за функции като пренапрежение, ниско напрежение, насочена логика, синхронизация или други изчисления на защита, специфични за приложението.
Защо вторичното заземяване е важно?
Дефинирано вторично заземяване установява контролирана електрическа справка и поддържа безопасността на вторичната верига. Точният метод на заземяване трябва да следва дизайна на оборудването и приложимите електрически изисквания.
Защо може да бъде включен предпазител за високо напрежение?
Предпазителят може да осигури защита от първичната страна на трансформатора и да помогне за ограничаване на последствията от определени вътрешни повреди. Неговият рейтинг и координация трябва да съответстват на трансформатора и околната електрическа мрежа.
Какви технически данни трябва да се проверят преди поръчка?
Важната информация включва първично напрежение, вторично напрежение, честота, фазова конфигурация, заземяване, клас на точност, натоварване, конфигурация на намотките, тип изолация, местоположение на монтаж, размери, разположение на клемите, изисквания за защита и приложими изисквания за изпитване.
Може ли трансформатор на напрежение да бъде персонализиран за конкретен проект за разпределителна уредба?
Специфичните за проекта конфигурации могат да включват съотношение на напрежението, разположение на вторичната намотка, монтажни размери, конфигурация на клемите, изолационна конструкция, интегриране на предпазители и други определени технически изисквания. Персонализираните проекти трябва да се контролират чрез одобрени чертежи и технически спецификации.
Защо трансформаторът и релето или измервателният уред трябва да бъдат посочени заедно?
Вторичното устройство създава част от реалното натоварване на трансформатора и определя необходимите характеристики на сигнала. Координирането на трансформатора със свързания измервателен уред или реле помага да се гарантира, че съотношението, точността, натоварването и условията на окабеляване са подходящи за цялата измервателна верига.
Как може по-доброто измерване на напрежението да засили защитата на електроенергийната система?
Надеждната информация за напрежението е една от основите на съвременната електрическа защита и управление. Операторите трябва да знаят какво се случва в основната мрежа, измервателните уреди се нуждаят от стабилни измервателни сигнали, а защитните релета се нуждаят от надеждни електрически входове, когато вземат решения за необичайни условия.
Технологията на инструменталния трансформатор създава моста между тези изисквания и електрическата система за високо напрежение. Като осигурява пропорционален вторичен сигнал и електрическо разделяне, оборудването позволява на устройствата за измерване и защита да работят с управляемо напрежение, като същевременно остават функционално свързани към първичната мрежа.
Процесът на подбор трябва да започне с действителното кандидатстване. Първичното напрежение, вторичното напрежение, честотата, конфигурацията на фазите, разположението на заземяването, точността, тежестта, броя на намотките, изолацията, средата на инсталиране, защитата и физическите размери трябва да бъдат определени преди продуктът да бъде финализиран.
Изборът на технология също има значение. Електромагнитните системи остават широко приложими за измерване и защита на средно напрежение. Капацитивните дизайни могат да осигурят подходящи решения за определени приложения с по-високо напрежение, докато електронните сензорни технологии могат да поддържат все по-цифрови електрически архитектури.
Условията на околната среда и механичните условия трябва да се вземат предвид с еднакво внимание. Вътрешното оборудване може да работи в контролирана разпределителна среда, докато външните модули трябва да се борят с времето, замърсяването, температурните промени и излагането на ултравиолетови лъчи.
За производителите и проектните екипи точната документация е също толкова важна, колкото и самият хардуер. Чертежи с размери, диаграми на намотките, информация за табелката, идентификация на клемите, подробности за изолацията, информация за тестване и инструкции за монтаж позволяват трансформаторът да бъде интегриран правилно в крайната електрическа система.
В крайна сметка правилно посоченТрансформатор на напрежениее нещо повече от измервателен компонент. Това е интерфейс между първичната енергийна мрежа и системите за измерване, защита, наблюдение и контрол, които поддържат съвременната електрическа инфраструктура видима и управляема.
Нуждаете се от решение за измерване на напрежение за вашата енергийна система?
Comewillподдържа специфични за приложението решения за измерване на напрежение, обхващащи вътрешни и външни конфигурации, разположение на намотките, изолационни системи, изисквания за защита и персонализирани технически спецификации. За изисквания на проекта и технически дискусии,свържете се с нас.
