Вакуумни прекъсвачи (VCB)се превърнаха в златен стандарт за защита на средно напрежение, предлагайки бързо изгасване на дъгата, нулеви емисии на парникови газове и минимална поддръжка. Това изчерпателно ръководство отговаря на критични въпроси: Как работят VCB? Какви са техните основни компоненти? Как се сравняват с вакуумните контактори? И защо те са предпочитаната технология за комунални услуги, индустрия и възобновяеми енергийни източници? С прозрения от водещ производителComewill, тази статия дава на инженерите и купувачите знанията да изберат правилния VCB за тяхното приложение.
Ефективността на вакуумния прекъсвач се крие в използването на висок вакуум - един от най-добрите известни електрически изолатори - за гасене на дъги. Когато контактите на VCB се разделят, дъгата, която се образува, бързо се гаси, тъй като почти няма газови молекули, които да поддържат плазмата. Това води до време на прекъсване от по-малко от половин цикъл на формата на вълната на променлив ток, минимизирайки енергията на повредата и защитавайки оборудването надолу по веригата. Освен това, VCB превъзхождат екологично от SF₆ прекъсвачите, тъй като не отделят парникови газове, което ги прави ключова технология за устойчиви електрически мрежи.
Операцията на aVCBможе да се раздели на поредица от бързи, точни стъпки:
Целият този процес се извършва за микросекунди, което прави VCB изключително бързи и надеждни както за превключване на натоварване, така и за ток на повреда.
Висококачественият VCB е съвкупност от няколко критични компонента:
Докато и двете използват вакуумни прекъсвачи, VCB и вакуумните контактори служат за различни цели. Таблицата по-долу изяснява основните разлики.
| Характеристика | Вакуумен прекъсвач (VCB) | Вакуумен контактор |
|---|---|---|
| Основна роля | Защита от дефектни токове (късо съединение) и рядко превключване. | Чести работни превключвания на товари като двигатели и нагреватели. |
| Обхват на напрежението | 3 kV до 36 kV (до 40,5 kV за специализирани модели). | До 15 kV, обикновено 200 A до 630 A. |
| Типични натоварвания | Трансформатори, генератори, кондензатори, големи двигатели, разпределителни фидери. | Двигатели, осветление, отоплителни кръгове и често превключвано оборудване. |
| Честота на превключване | Рядко (защита и изолация). | Много често (хиляди операции). |
| Рейтинг на късо съединение | Висок (20 kA до 50 kA типично). | По-ниска (до 10 kA). |
Вакуумните прекъсвачи предлагат завладяващ набор от предимства, които ги правят предпочитан избор за приложения със средно напрежение:
VCB се предлагат в няколко конфигурации, за да отговарят на различни среди и оперативни нужди.

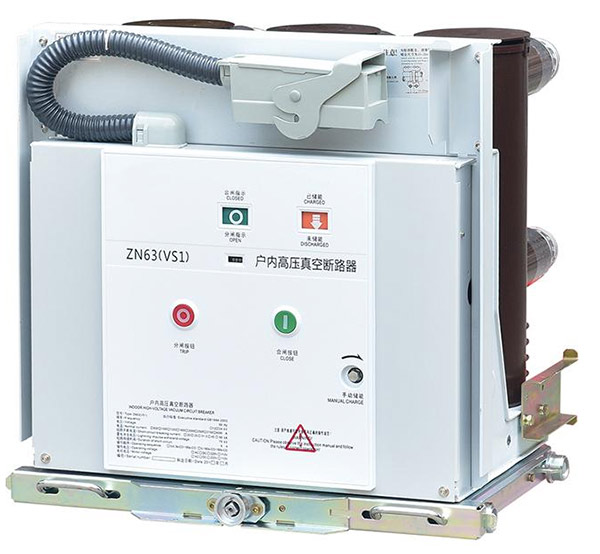

Компактни модули, предназначени за монтаж в табла на разпределителни уредби във фабрики, търговски сгради и вътрешни подстанции. Примерите включват широко използваните VS1-12 фиксирани и теглещи се типове.
Устойчиви на атмосферни влияния модели, създадени за подстанции и преносни мрежи, способни да издържат на дъжд, вятър и екстремни температури.
VCB са от съществено значение в широк спектър от индустрии и инфраструктура:
A1: Основната разлика е дъгогасителната среда — VCB използват вакуум, докато SF₆ прекъсвачите използват газ под налягане. VCB са по-щадящи околната среда (без емисии на парникови газове), имат по-бързо възстановяване на диелектрика и изискват по-малко поддръжка за приложения със средно напрежение.
A2: Вакуумният прекъсвач е запечатан за цял живот, като обикновено издържа 10–20 години при нормални условия. Механичният живот на работния механизъм често надхвърля 30 000 операции.
A3: Да, но се препоръчват специализирани VCB за превключване на кондензатори с контролирано превключване, за да се сведат до минимум предварителните удари, пусковите токове и повторните удари, като се гарантира дълготрайност на контакта и стабилност на системата.
A4: Рутинната поддръжка се фокусира върху работния механизъм, електрическите връзки и управляващите вериги, а не самия вакуумен прекъсвач. Типичните задачи включват визуална проверка, измерване на контактно съпротивление и тестове за механична работа на всеки 3–5 години.
A5: Абсолютно. Външните VCB са специално проектирани с устойчиви на атмосферни влияния корпуси, висококачествени изолатори и антикорозионни обработки, за да издържат на тежки условия на околната среда.
Вакуумните прекъсвачи са категоричният победител за модерно разпределение на мощността със средно напрежение, комбинирайки превъзходна производителност, екологична отговорност и дългосрочна надеждност. Тъй като индустрията продължава постепенно да премахва SF₆, търсенето на висококачествени VCB се очаква да нарасне. Изборът на доверен производител е от решаващо значение, за да се гарантира, че вашето оборудване осигурява постоянна производителност и безопасност.
Comewill, водеща базирана в Китай фабрика и доставчик, предлага широка гама от вътрешни, външни и специализирани VCB. Нашите продукти са проектирани с прецизност, стриктно тествани и налични както за поръчки на склад, така и за персонализирани проекти на едро. Избирайки Comewill, вие се възползвате от директно фабрично ценообразуване, техническа експертиза и отзивчива поддръжка на клиенти.
Партнирайте си с Comewill за надеждна защита на захранването
Независимо дали имате нужда от стандартни вътрешни VCB, здрави външни тела или специализирани дизайни,Comewillима решението. Нашият екип е готов да съдейства с технически спецификации, цени и доставка.
📧Свържете се с насднес, за да обсъдим вашите изисквания или да поискаме оферта. Очакваме с нетърпение да подкрепим следващия ви проект.
