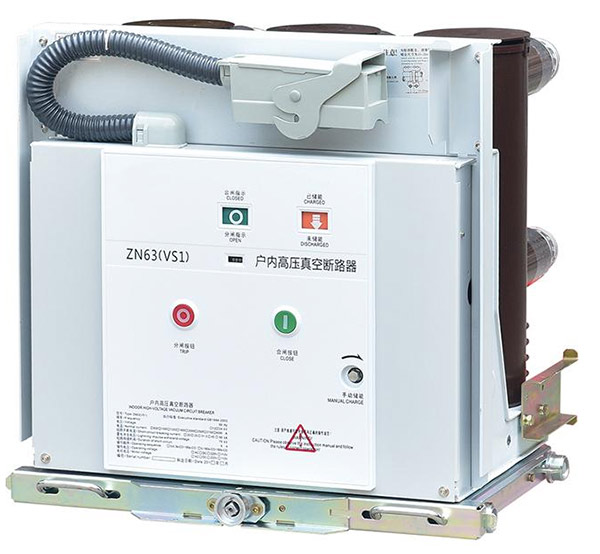

Вакуумен прекъсвач (VCB), критично устройство в модерното разпределение на електроенергия със средно напрежение. Ние изследваме фундаменталната физика на угасването на дъгата във вакуум, правим дисекция на основните компоненти – от вакуумния прекъсвач до работния механизъм – и представяме подробно, практическо сравнение с технологията SF₆. Статията също така очертава ключови области на приложение, критерии за избор и най-добри практики за поддръжка, всички основани на принципите на индустриалното инженерство. Като професионалистБазиран в Китай производител и доставчик, Comewillдоставя висококачествени VCB решения с възможност за персонализиране, които комбинират надеждност, дълготрайност и екологична отговорност за индустриални, търговски и комунални проекти по целия свят.
TheВакуумен прекъсвач (VCB)се превърна в крайъгълен камък на надеждното разпределение на електроенергия със средно напрежение, служейки като основно защитно устройство в подстанции, промишлени предприятия и търговски съоръжения. За разлика от по-старите технологии, които разчитат на масло, въздух или SF₆ газ, VCB използва среда с висок вакуум, за да изгаси дъгата, която се образува, когато контактите се разделят по време на повреда. Този метод предлага ясни предимства в скоростта на превключване, надеждността на работа и безопасността на околната среда, което го прави предпочитан избор за приложения от 3 kV до 36 kV.
Съвременната електрическа инфраструктура изисква оборудване, което не само работи под напрежение, но и изисква минимална намеса в продължение на десетилетия на експлоатация. VCB се справят с това предизвикателство чрез своите запечатани за цял живот прекъсвачи и здрави механични конструкции, които значително намаляват интервалите за поддръжка в сравнение с други видове прекъсвачи.Comewill, като опитен производител в Китай, е специализиран в производството на VCB, които са проектирани да осигуряват постоянна производителност в широк диапазон от работни условия, от тропическа влажност до индустриална среда, натоварена с прах.
Тази статия предлага оригинална техническа гледна точка на VCB технологията, като се фокусира върху инженерните принципи, които ръководят нейната работа, критичните компоненти, които осигуряват нейната дълготрайност, и практическите фактори, които инженерите трябва да вземат предвид, когато избират и специфицират тези устройства за нови или модернизирани проекти.
В основата на всеки VCB лежи фундаментален физически принцип: неспособността на електрическата дъга да се поддържа във висок вакуум. Когато контактите на прекъсвача се разделят при условия на повреда, токът се опитва да поддържа път през йонизирани метални пари. Въпреки това, тъй като прекъсвачът се евакуира до налягане под 10⁻4 Pa, средният свободен път на молекулите е изключително дълъг и наличните частици за йонизация са оскъдни.
Дъгата, която се образува, съществува почти изцяло като плазма от метални пари от контактните повърхности. Тъй като токът естествено преминава през нула в променливотоковия цикъл, тази пара кондензира почти мигновено върху по-хладните контактни повърхности и заобикалящите дъгови щитове. Тази бърза кондензация - известна катодиелектрично възстановяване— предотвратява повторно запалване на дъгата, като ефективно изчиства повредата в рамките на половин цикъл. Целият процес е чист, безшумен и произвежда минимална контактна ерозия, което допринася за високата електрическа издръжливост на VCB, често надхвърляща 5000 операции при пълно натоварване.
Важно е, че дизайнът на вакуумния прекъсвач гарантира, че дъгата остава концентрирана и дифузна, като се избягват горещи точки, които биха могли да повредят керамичната обвивка. Използването на специфични геометрии на контакта, като аксиални или радиални контакти с магнитно поле, допълнително контролира движението на дъгата и осигурява равномерно износване, като по този начин удължава функционалния живот на прекъсвача. Този принцип на изгасване на дъгата е това, което прави VCB изключително подходящи за често превключване, като стартиране на двигател или превключване на кондензаторни батерии, където други технологии биха се влошили по-бързо.
За приложения със средно напрежение изборът между вакуумна и SF₆ технология е обичайно инженерно решение. И двете са зрели технологии, но техните характеристики са в съответствие с приоритетите на проекта. Таблицата по-долу предоставя оригинално, подробно сравнение, базирано на оперативни фактори и фактори на околната среда, без да се разчита на данни от външен доставчик.
| Параметър | Вакуумен прекъсвач (VCB) | SF6 прекъсвач |
|---|---|---|
| Средно прекъсване | Вакуум (диелектрична якост ~10⁷ V/m) | SF₆ газ при налягане (обикновено 5–7 bar) |
| Типичен клас на напрежение | 3 kV – 36 kV (първично средно напрежение) | 3 kV – 800 kV+ (обхваща MV до EHV) |
| Въздействие върху околната среда | Нулеви емисии; няма ефект на парникови газове | Висок GWP (23 500x CO₂); изисква стриктно боравене и рециклиране |
| Свържете се с Erosion & Life | Ниска ерозия; електрически живот до 30 пълни повреди или 5000+ превключвания | Умерена ерозия; продуктите от разлагане на газ изискват управление |
| Режим на поддръжка | Минимална; прекъсвачите са запечатани за цял живот; само смазване на механизма | Периодични проверки на плътността на газа; мониторинг на влага и странични продукти |
| Работен механизъм | Пружинен или магнитен задвижващ механизъм – ниски енергийни изисквания | Пружинни, хидравлични или пневматични – често с по-висока енергия |
| Типични силни страни | Често превключване, ниска поддръжка, безвреден за околната среда | Отличен за високоволтови, компактни инсталации, възможност за висок дефектен ток |
Това сравнение показва, че VCB са особено силни в приложения, където отговорността за околната среда, честата работа и ниските разходи през жизнения цикъл са критични. За комунални услуги и промишлени потребители, които търсят устойчиво, високопроизводително решение за мрежи със средно напрежение, VCB представляват завладяващ технологичен избор.Comewillпроизвежда VCBs, които се възползват от тези присъщи предимства, предлагайки гама от продукти от 12 kV до 40,5 kV както за вътрешна, така и за външна употреба.
VCB е съвкупност от прецизно проектирани компоненти, всеки от които играе критична роля за осигуряване на надеждна работа. Двете най-важни части са вакуумният прекъсвач и работният механизъм.
Вакуумният прекъсвач е херметически затворен керамичен цилиндър, съдържащ неподвижни и подвижни контакти. Керамичният материал (често двуалуминиев оксид) осигурява отлична диелектрична изолация и механична якост. Вътре метален маншон свързва подвижния контакт с външния работен прът, поддържайки вакуумното уплътнение, като същевременно позволява аксиално движение. Усъвършенствана екранираща система обгражда контактите, за да кондензира металните пари и да предотврати отлагането им върху керамичната вътрешна повърхност, като запазва целостта на изолацията през целия живот на устройството. Контактният материал, обикновено медно-хромова сплав, е избран заради неговата устойчивост на заваряване и способността му да поддържа нисък прекъсващ ток, което е важно за индуктивно превключване на товара.
Работният механизъм осигурява движещата сила за отваряне и затваряне на контактите по прецизен и бърз начин. Механизмите с пружинно задвижване са най-често срещаните в VCB поради тяхната надеждност и независимост от външни източници на захранване по време на изключване. Енергията се съхранява в затваряща пружина (чрез ръчна или моторизирана система за зареждане) и се освобождава при получаване на сигнал за изключване. Този дизайн със съхранена енергия гарантира, че прекъсвачът се отваря с постоянна скорост и сила, независимо от управляващото напрежение. Други опции включват магнитни задвижващи механизми, които използват постоянни магнити и намотка за застопоряване, предлагайки по-опростен механичен дизайн с по-малко движещи се части. VCB на Comewill са оборудвани със здрави механизми като серията CT, проектирани за хиляди операции с минимални настройки.
VCB се категоризират според тяхната инсталационна среда и специфични оперативни изисквания. Двата основни типа са:
Основните области на приложение включват:
С широко портфолио,Comewillдоставя VCB както за вътрешни, така и за външни приложения, като предлага персонализиране, за да отговори на специфичните изисквания на клиента и стандартите на проекта.
Изборът на правилния VCB за конкретен проект изисква задълбочена оценка както на системните параметри, така и на работните условия. Следните критерии са в основата на разумно решение за обществена поръчка:
Чрез внимателно оценяване на тези критерии инженерите и екипите за доставки могат да определят VCB, който не само отговаря на непосредствените технически изисквания, но също така осигурява дългосрочна надеждност и рентабилност.Comewillпредоставя подробна техническа поддръжка, за да помогне на клиентите да се ориентират в тези избори, предлагайки продукти, които отговарят на основните международни стандарти.
Основното предимство се състои в способността му да гаси дъгата почти веднага след тока нула във вакуум, осигурявайки бързо възстановяване на диелектрика. Това води до много кратки времена на дъга, намалена контактна ерозия и минимална поддръжка, което го прави много надежден за системи със средно напрежение.
VCB са предназначени основно за приложения със средно напрежение, покриващи диапазон от приблизително 3 kV до 36 kV. Това ги прави стандартен избор за разпределителни мрежи и индустриални енергийни системи.
VCB имат значително екологично предимство, тъй като използват вакуум като прекъсваща среда, която няма ефект на парникови газове. Обратно, газът SF₆ има много висок потенциал за глобално затопляне (GWP) и изисква внимателно боравене и процедури за рециклиране в края на жизнения цикъл.
Двата най-критични компонента са вакуумният прекъсвач (запечатани контакти) и работният механизъм. Контактният материал и екранировката на прекъсвача определят електрическия живот, докато дизайнът на механизма и качеството на материала диктуват механичната издръжливост.
Да, VCB са изключително подходящи за често превключване, като стартиране на двигател, превключване на кондензаторни батерии и управление на дъгова пещ. Техният здрав дизайн и ниска контактна ерозия позволяват голям брой безопасни операции.
VCB изискват много минимална поддръжка. Основните задачи включват периодична проверка на работния механизъм за правилно смазване, проверка на механичните индикатори и визуална проверка на прекъсвача за признаци на повреда. Самите прекъсвачи са запечатани за цял живот и не изискват презареждане с газ или смяна на контакта при нормални експлоатационни условия.
