Купете персонализиран 0,72-40,5kV вътрешен токов трансформатор от Китай

Comewill, доверен производител и доставчик на електрически измервателни и защитни устройства в Китай, предоставя0.72-40.5kV вътрешен токов трансформатор (CTs)за индустриални, търговски и комунални приложения.

Принцип на работа

0.72-40.5kV вътрешен токов трансформаторработи на базата на електромагнитна индукция, преобразувайки големи първични токове в по-ниски, измерими вторични токове, за да позволи точно измерване и защита.

Ключови функционални стъпки:

1. Електромагнитна индукция: Променливият ток през първичния проводник генерира магнитно поле в желязното ядро, предизвиквайки пропорционален ток във вторичната намотка (напр. съотношение 1000:1).

2. Изолиране на сигнала: Вторичният ток (обикновено 5A или 1A) е изолиран от високоволтовата първична верига, осигурявайки безопасност за персонала и оборудването.

3. Контрол на точността: Материалите с висока магнитна проводимост, като листове от силициева стомана или нанокристални сплави, минимизират загубите от хистерезис, постигайки прецизност до 0,2 ниво (грешка ±0,2%), в съответствие със стандартите IEC 60044-1.

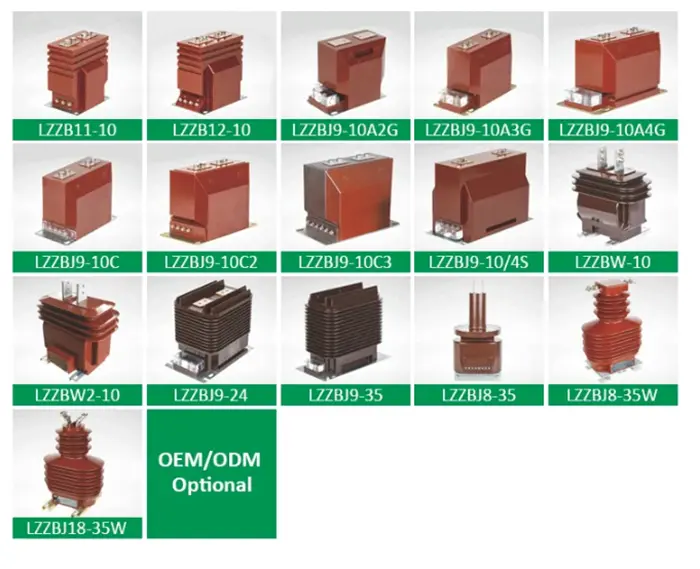

0.72-40.5kV Indoor Current Transformer Types

Основни типове

1. Електромагнитен CT

Характеристики: Желязна сърцевина с навиване, рентабилна, много стабилна.

Приложения: Разпределителни системи под 10 kV, например промишлено или търговско измерване на електроенергия.

Пример за параметри: съотношение на номинален ток 200/5A, импеданс на натоварване 2,5 Ω (GB/T 20840.2-2014).

2. Електронен КТ

Характеристики: Използва елементи на Хол или оптични сензори, широка честотна лента (0,1Hz–1MHz), силна EMI устойчивост.

Приложения: Генериране на нова енергия, системи за високоскоростна железопътна тяга.

3. Намотка на Роговски

Характеристики: Дизайн без сърцевина, висока линейност, подходящ за измерване на преходен ток.

Параметри Пример: Изходен сигнал 0,333 V/kA, линейна грешка <±0,1% (IEEE C57.13-2016).

Сценарии за приложение

Измерване на електроенергия

Високопрецизни индустриални или търговски измервателни уреди, обикновено изискващи 0,5S точност (±0,5%), следвайки DL/T 725-2013.

Релейна защита

Свръхток или диференциална защита; CT трябва да отговарят на специфични граници на грешки (напр. 5P20, грешка ≤5% при 20× номинален ток).

Индустриален мониторинг

Високочестотни или високоскоростни приложения (напр. стоманодобивни заводи, индукционни пещи) изискват електронни трансформаторни токове с честотна характеристика >10kHz.

Указания за избор и поддръжка

Параметри за избор

Номинален ток: Изберете 1,2–1,5 пъти тока на натоварване за оптимална защита.

Ниво на точност: Използвайте 0,2 за измерване на КТ; 5P/10P за защита CTs.

Монтаж и поддръжка

Избягвайте отворена верига на вторичната верига: може да генерира опасно kV напрежение.

Проверка на изолацията: Проверявайте редовно дали изолационното съпротивление на0.72-40.5kV вътрешен токов трансформаторе ≥1MΩ.

Съпоставяне на сценарий: Изберете тип CT (електромагнитен, електронен, Rogowski) въз основа на нуждите на приложението, точността, цената и надеждността.

View as

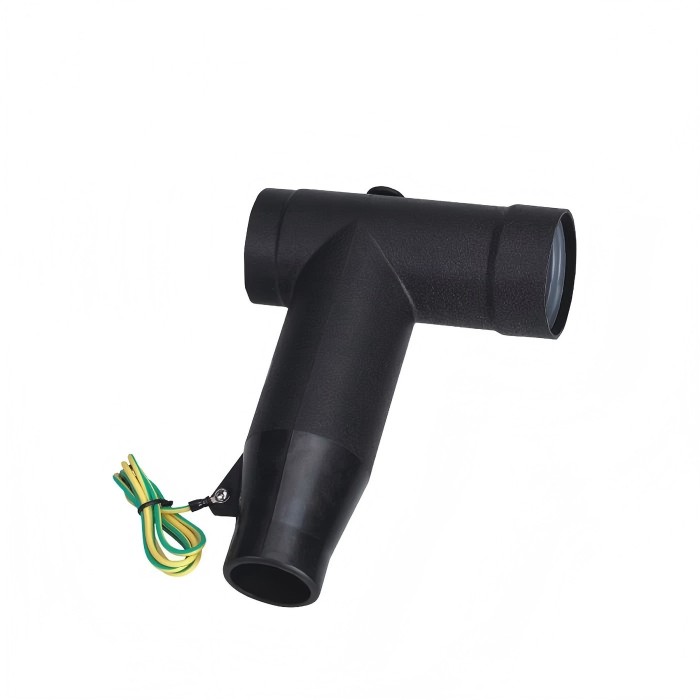

12/24KV 630A отделим Т конектор

12/24KV 630A отделим T конектор от Comewill, доверен производител, доставчик и фабрика в Китай, е проектиран за кабелни разпределителни системи за високо напрежение, изискващи гъвкавост, безопасност и дългосрочна стабилност. Проектиран за модерно разширяване на мрежата, той позволява сигурно разклоняване на главни електропроводи в множество посоки, без да се компрометира целостта на изолацията или експлоатационната надеждност.

Виж повече >> Изпратете запитване >>

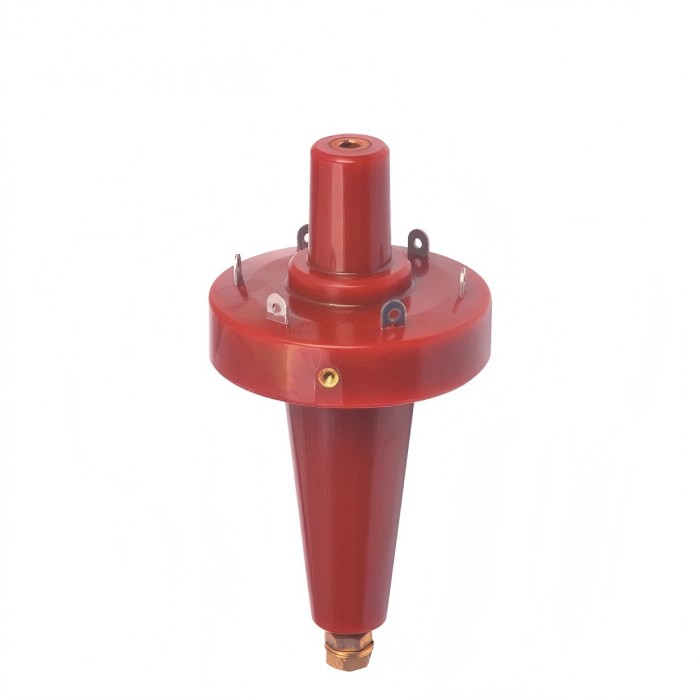

24KV 400A втулка за апарат

24kV 400A апаратна втулка от Comewill, професионален производител и доставчик в Китай, е проектирана като високоефективен интерфейсен компонент за електрически системи със средно напрежение. Осигурява безопасна и стабилна точка на свързване за 200A кабелни конектори, използвани в разпределителни уреди, трансформатори, кондензатори и други маслено изолирани или твърдо изолирани апарати.

Виж повече >> Изпратете запитване >>

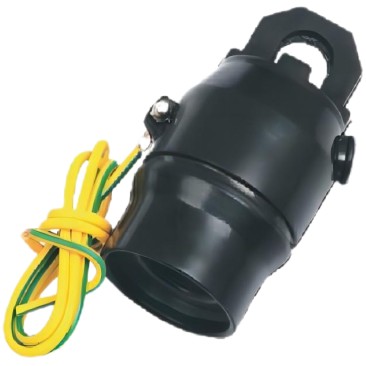

24KV 250A изолирана защитна капачка

Купете качествена изолирана защитна капачка 24KV 250A от водещия китайски производител Comewill. Той е проектиран специално за изолиране и уплътняване на интерфейсите на втулките при прекъсване на натоварването. Просто го сдвоете с продукт за прекъсване на натоварването, свържете дренажния проводник към земята и той ще образува напълно екраниран, потопяем изолационен капак за втулки под напрежение. Дори във влажна, тежка среда вашето оборудване остава безопасно.

Виж повече >> Изпратете запитване >>

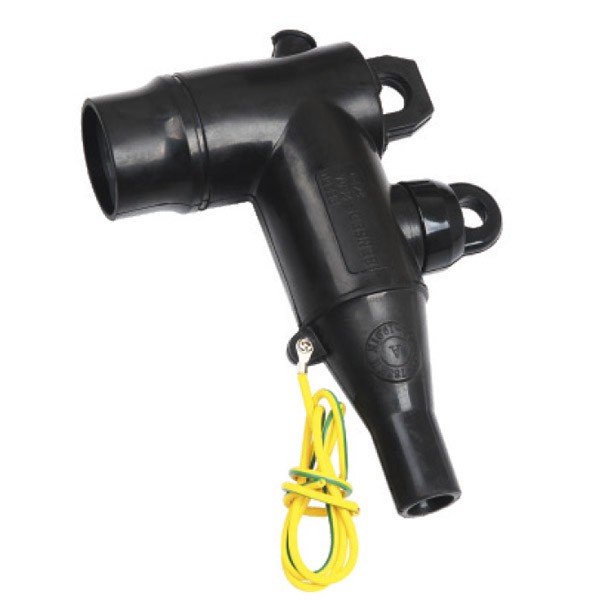

24KV 250A колянов конектор за прекъсване на натоварването

24kV 250A Loadbreak Elbow Connector от Comewill, професионален производител в Китай, е проектиран за безопасно и ефективно превключване и свързване на кабели със средно напрежение в модерни електроразпределителни системи. Той осигурява напълно екраниран, потопяем отделим интерфейс за трансформатори, разпределителни уреди и друго електрическо оборудване, осигурявайки стабилна работа дори при тежки условия на околната среда.

Виж повече >> Изпратете запитване >>

15/24KV 600A изолирана защитна капачка

Произведена от Comewill, водещ производител и доставчик в Китай, тази 15/24KV 600A изолирана защитна капачка е проектирана да гарантира безопасна, стабилна и напълно изолирана работа за без захранване 600A мъртви интерфейси. Той се използва широко за трансформаторни втулки, разпределителни шкафове и защита на кабели на подстанции, осигурявайки надеждна работа както при временни, така и при дългосрочни електрически инсталации.

Виж повече >> Изпратете запитване >>

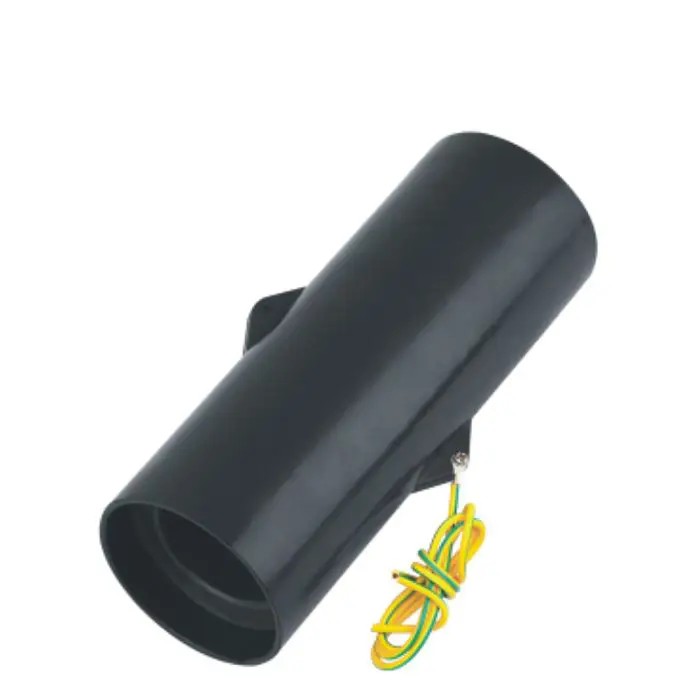

15/24KV 600A удължена втулка

Фабричната тръба на Comewill 15/24KV 600A с удължена втулка е проектирана да пасва точно към стандартните без захранване 600A интерфейси без прекъсване. Можете да го използвате за свързване на редуциращи щепсели, свързващи щепсели и втулки за апарати с лекота. Той също така работи безпроблемно с 200A интерфейси за прекъсване на натоварването, перфектно съвпадащи с колянови отводители за пренапрежение и колянови съединители. Веднъж сглобен с вашия апарат за свързване, целият модул става напълно екраниран и 100% потопяем.

Виж повече >> Изпратете запитване >>

Партнирайте си с Comewill, водещ китайски завод и доставчик, за най-високо качество 0.72-40.5kV вътрешен токов трансформатор. Ние доставяме прецизност и грижа, директно от нашия източник.
