Търсите надежден токов трансформатор на едро LZZJ-10Q? Фабриката Comewill доставя високопроизводителни измервателни решения, съвместими със стандартите GB1208. Нашите изолирани със смола трансформатори поддържат широк диапазон на първичния ток (5-1000A) с FS<10 коефициенти на безопасност, осигуряващи дългосрочна стабилност в среда с взискателни комутационни уредби. Партнирайте си с Comewill за електрически компоненти от професионален клас, които отговарят на строгите глобални инженерни стандарти.

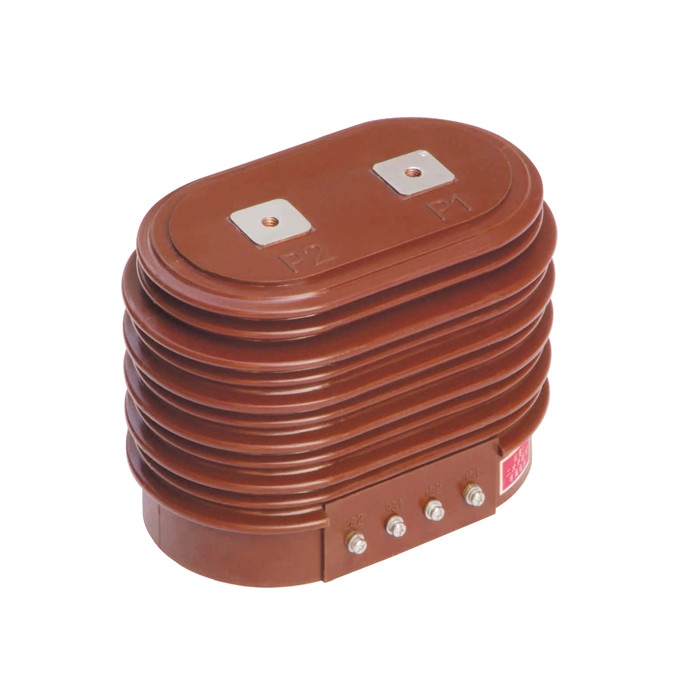

Токовият трансформатор LZZJ-10Q е вътрешен токов трансформатор от подсилен тип. Той използва напълно затворена структура от епоксидна смола, интегрираща първичната и вторичната намотка с пръстеновидно ядро с висока пропускливост.
Номинално ниво на изолация: 12/42/75kV (Осигуряване на безопасност срещу пренапрежения)
Класове на точност: 0.2S, 0.2, 0.5, 10P15 (универсален за таксуване и защита)
Номинално съотношение на тока: 5A до 1000A / 5A (или 1A)
Стандартно съответствие: GB1208 и международни еквиваленти на IEC.
Цялост на изолацията: Вакуумно отлятият епоксиден корпус осигурява херметично уплътнение срещу влага, прах и химически замърсители, значително удължавайки експлоатационния живот в сравнение с традиционните модели с отворено ядро.
Двучестотна съвместимост: Оптимизиран както за 50Hz, така и за 60Hz системи, което го прави универсален актив за международни инфраструктурни проекти.
Висока устойчивост на късо съединение: С оценки на динамична стабилност, достигащи до 90kA (за модели 1000/5A), LZZJ-10Q поддържа структурната цялост по време на повреда.
Ниско фазово изместване: Проектиран с 0,8 изоставащ фактор на мощността, за да осигури високо прецизно измерване за таксуване на енергия.
Comewill LZZJ-10Q е "сърцето" на мониторинга в няколко критични среди:
Индустриални разпределителни апарати: Вградени за 10kV-12kV вътрешни вакуумни прекъсвачи.
Енергиен мениджмънт: Измерване с висока точност (клас 0,2S) за консумация на енергия в търговски сгради.
Релейна защита: Надежден изходен сигнал за релета за защита от свръхток и късо съединение.

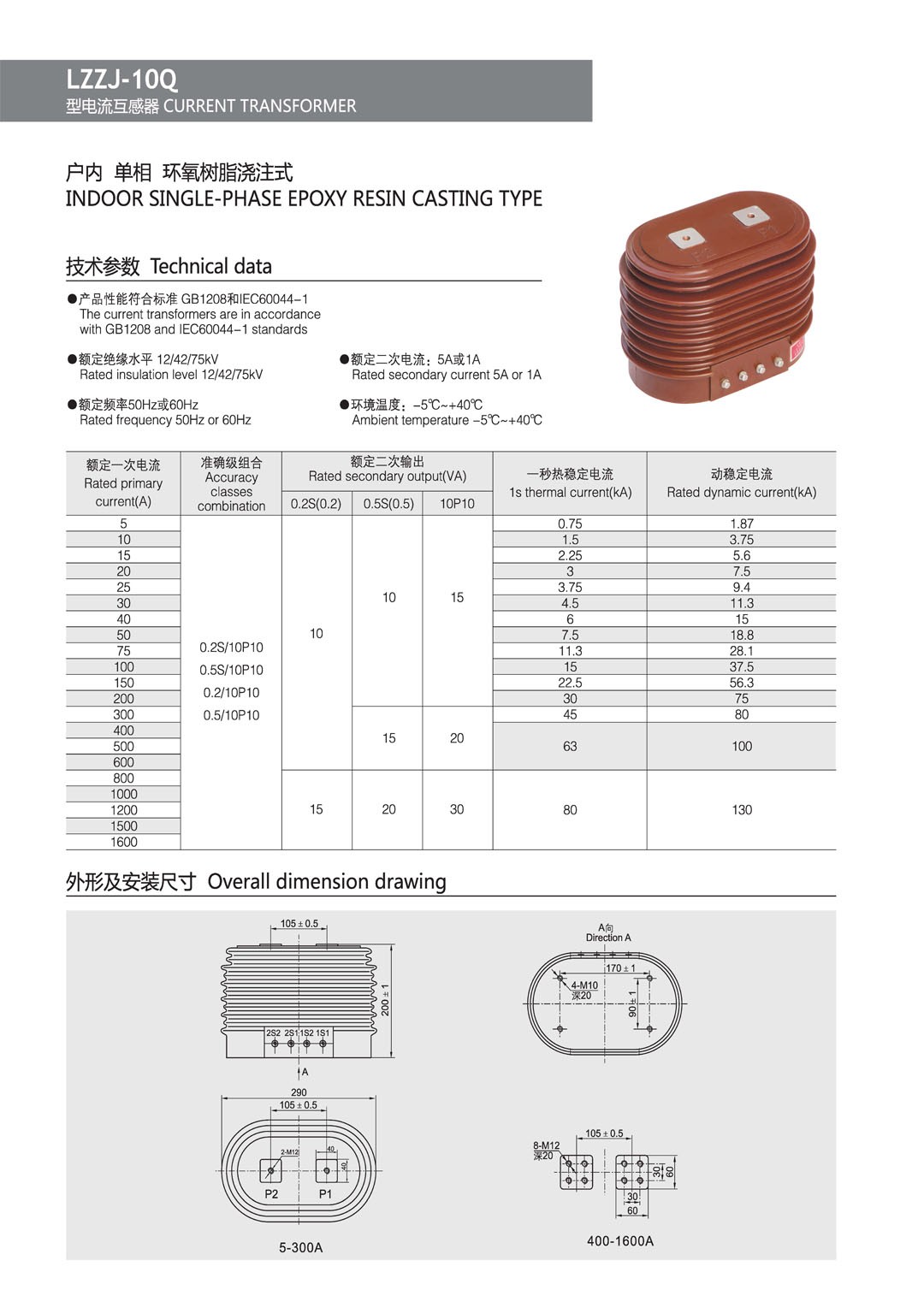

| Токов трансформатор LZZJ-10Q | |
| Номинално ниво на изолация | 12/42/75kV |
| Фактор на мощността на товара | 0,8 (закъснение) |
| Номинален първичен ток | 5-1000А |
| Номинален вторичен ток | 5А/1А |
| Продуктов стандарт | GB1208 |
| Коефициент на безопасност | FS<10 |
| Модел на продукта | Коефициент на номинален ток (A) | Комбинация от нива | Клас на точност и номинална мощност (VA) COSФ=0,8 | 1-секунден термично стабилен ток | Ток на динамична стабилност | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0.2S/10P150.2/10P150.5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
В1: Каква е разликата между класове на точност 0,2S и 0,5?
A1:0.2S е "специален" клас с висока точност, използван за таксуване при широк товар (точен дори при 1% от номиналния ток), докато 0.5 е стандартът за общо индустриално измерване.
В2: Какво прави отливката с епоксидна смола по-добра от традиционната изолация?
A2: Епоксидната отливка запечатва напълно намотките и сърцевината, предлагайки превъзходна устойчивост на влага, свойства срещу замърсяване и механична издръжливост.
