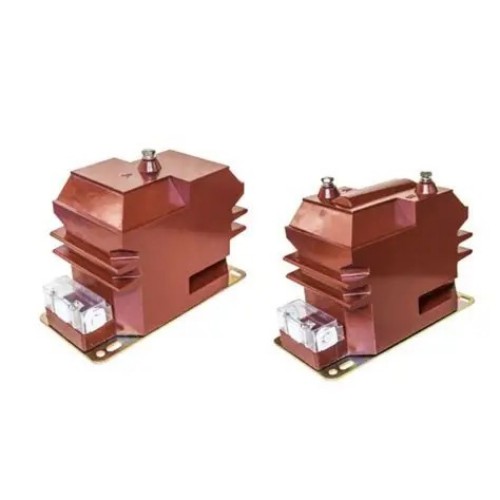

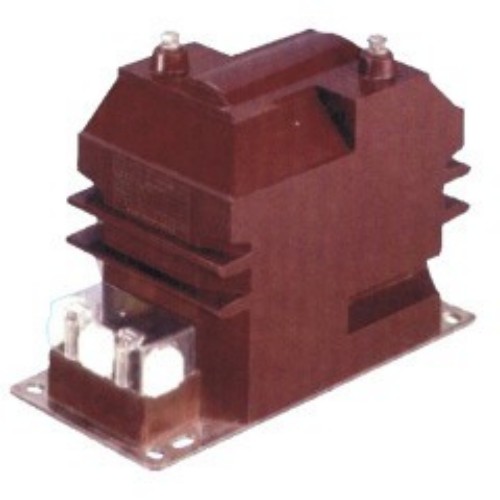

Трансформатор на напрежение JDZ10-3/6/10A

Висококачествен трансформатор за напрежение JDZ10-3/6/10A се предлага от китайския производител Comewill. Той е проектиран за критични приложения, те осигуряват надеждна производителност за измерване на напрежение, измерване на енергия, мониторинг в реално време и релейна защита в енергийни системи със средно напрежение.

Серията JDZ10 е проектирана да поеме нива на напрежение от 3 kV, 6 kV и 10 kV, със съвместимост както за 50 Hz, така и за 60 Hz честоти, което ги прави адаптивни към различни работни условия на средно напрежение. Произведени в строго съответствие със стандартите IEC 186 и GB1207-2006, тези трансформатори осигуряват стабилна и надеждна основа за измерване и защита на системата. Като доверена фабрика, базирана в Китай, Comewill гарантира, че всяка единица отговаря на строги стандарти за качество.

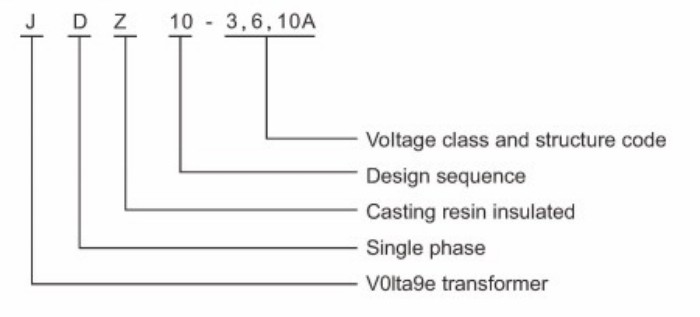

Типово обозначение

Обозначението на модела на напреженовите трансформатори RZL-10 и JDZ10-3/6/10 на Comewill ясно дефинира основните характеристики на устройството:
J: Трансформатор на напрежение – определя категорията на оборудването.
D: Еднофазен – подходящ за приложения в еднофазни енергийни системи.
Z: Лета изолация от епоксидна смола – подобрява изолационните характеристики и издръжливостта.
3, 6, 10: Нива на напрежение – идентифицира съвместимост със системи 3kV, 6kV и 10kV.

Електрически схеми

Трансформаторите поддържат както монофазни, така и трифазни конфигурации на окабеляване, осигурявайки гъвкавост за различни инсталационни изисквания.

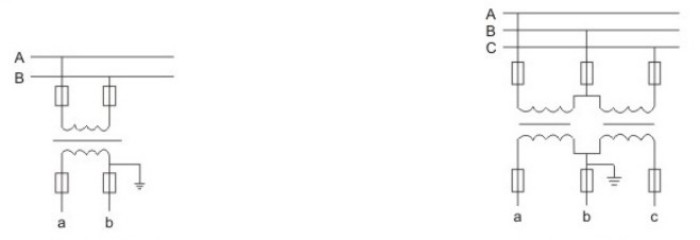

Схема на свързване на монофазна линия
Схема на свързване на трифазна линия

Схема на свързване на монофазна линия Схема на свързване на трифазна линия

Условия за обслужване

За да се осигури оптимална производителност и удължен експлоатационен живот, се препоръчват следните работни условия за трансформатор на напрежение Comewill JDZ10-3/6/10A:
Надморска височина: Подходящ за монтаж до 3000 метра надморска височина, със стабилна работа в райони с голяма надморска височина без специални модификации.
Околна температура: Работен температурен диапазон от -5°C до +40°C за предотвратяване на влошаване на изолацията и отклонение в точността.
Относителна влажност: Максимум 65% при 20°C, за да се избегне предизвиканото от влага стареене на вътрешните компоненти.
Ниво на замърсяване: Проектиран за среда на замърсяване от Клас II, способен да се справи с незначително замърсяване на закрито или на открито.
Инсталационна среда: Не трябва да съдържа корозивни газове, за да предпази корпуса и вътрешните намотки.
Ако средата на инсталиране от ваша страна е специална (като висока влажност и корозивни газове), можете да комуникирате предварително, за да персонализирате план за адаптиране!

Технически параметри

Трансформаторът на напрежение JDZ10-3/6/10A е произведен в съответствие със стандартите GB20840.3-2013 и GB20840.1-2010, като се гарантира пълно съответствие с националните изисквания. Основните спецификации включват:
Фактор на мощността на товара: cos Φ = 0,8 (закъснение), съобразен с конвенционалните характеристики на вторичната верига.
Плъзгаща пътека: Проектиран за ниво на замърсяване II, минимизиране на рисковете от изолация.
Производителност: Стабилно измерване и защитна реакция при стандартни работни условия.

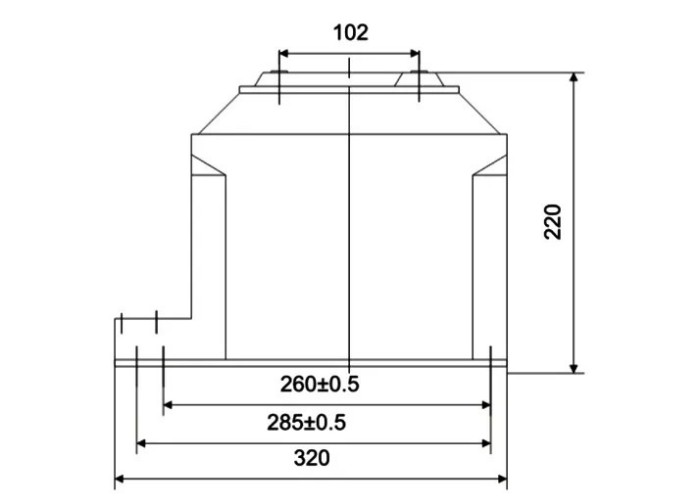

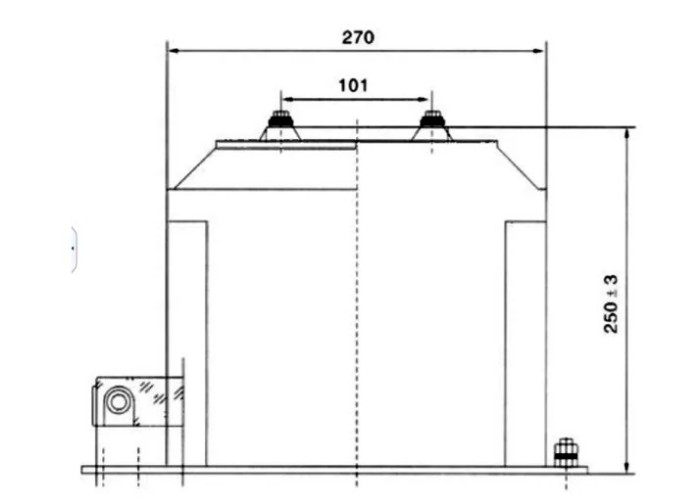

Схема и размери на инсталацията

ЧЗВ

1. Какви са основните характеристики на този трансформатор на напрежение JDZ10-3/6/10A?
Излята изолация от епоксидна смола, напълно запечатана, монофазна конструкция, компактен размер и висока издръжливост.

2. Какви нива на напрежение и честоти се поддържат?
3kV, 6kV и 10kV, съвместими с 50Hz или 60Hz системи.

3. На какви стандарти отговаря?
IEC 186 и GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Какви са необходимите работни условия?
Надморска височина ≤3000m, температура -5°C до +40°C, влажност ≤65% при 20°C, ниво на замърсяване Клас II, без корозивни газове.

5. Може ли да се персонализира за специални среди?
Да, Comewill предлага персонализиране за висока влажност или корозивни условия.

6. Какво означават буквите на модела?
J = Напреженов трансформатор, D = Еднофазен, Z = Отлята изолация от епоксидна смола, 3/6/10 = Ниво на напрежение.

7. Какви класове на точност са налични?
0,2, 0,5, 1 и 6P, с номинални изходи от 15VA до 90VA.
