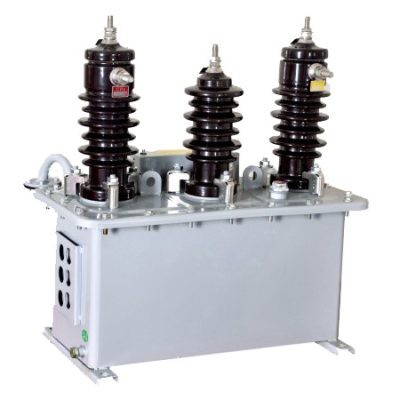

JLS-6/10 Външен маслен комбиниран трансформатор

Издръжливият маслен комбиниран трансформатор JLS-6/10 на фабриката на Comewill е не само страхотен влагоустойчив, но също така има добра производителност: голям капацитет, малък размер, леко тегло, удобен транспорт и монтаж. Окабеляването използва трифазен тип V/V, който може точно да измерва ток, напрежение и да изчислява електрическата енергия, а също така може да издържи на сложни условия на работа на открито.

Подходящ за 50-60Hz AC вериги, с максимално номинално напрежение от 10kV, JLS-6/10 външен маслен комбиниран трансформатор може да отговори на нуждите от външно измерване както на селски, така и на индустриални подстанции. Може също така да бъде оборудван с измерватели на мощност и реактивна енергия според нуждите на доставката, което е много по-лесно за потребителя от традиционните маслени трансформатори. Определено е правилният избор за подмяна на старо оборудване.

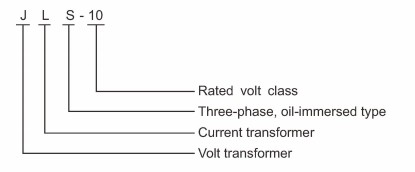

Типово обозначение

Строителство

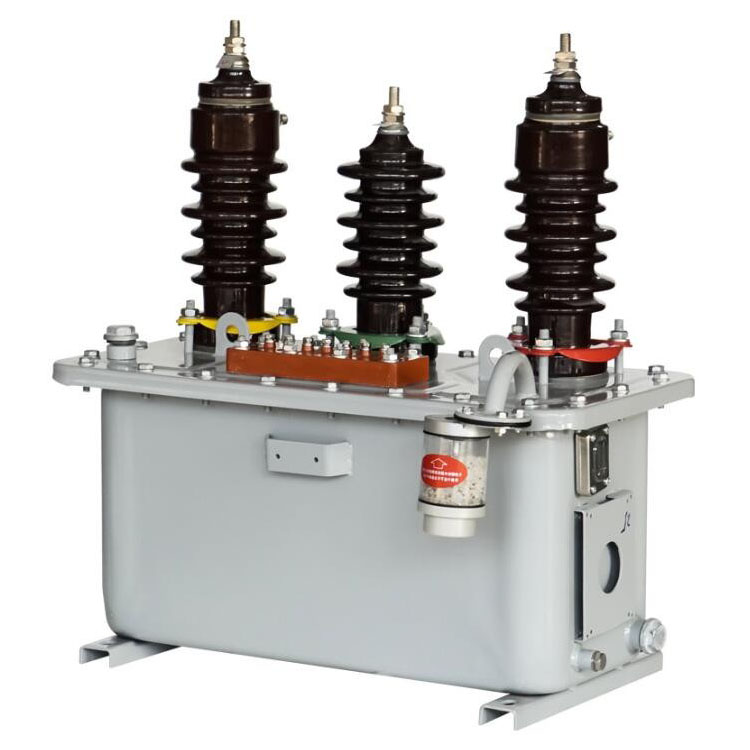

Измервателната кутия на външния маслен комбиниран трансформатор JLS-6/10 приема модулен дизайн, който включва два еднофазни трансформатора на напрежение (PT) и два токови трансформатора (CT). И PT, и CT са електромагнитни структури, фиксирани към плочите на резервоара за гориво с болтове, с компактно и здраво цялостно оформление.

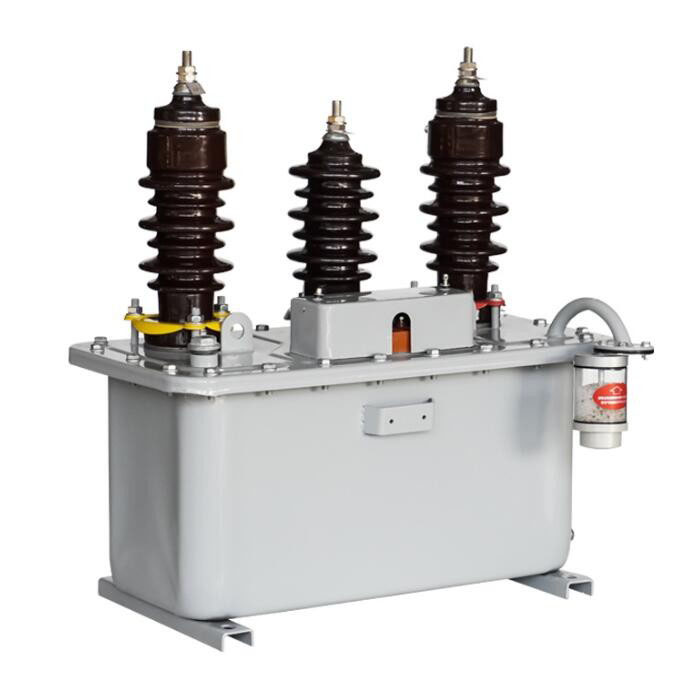

Резервоарът за гориво има квадратен дизайн с добро уплътнение. Капакът на кутията и тялото на кутията са свързани с болтове, за да се осигури уплътнение. На капака на кутията има два повдигащи пръстена за лесно повдигане и транспортиране на оборудването. Страничната част на резервоара за гориво е оборудвана с ключови компоненти като нивомер на маслото, заземяващ болт и клапан за източване на масло, които улесняват ежедневното наблюдение на работата, защитата от заземяване и поддръжката на източването на маслото.
Този структурен дизайн напълно отчита околната среда за използване на открито, осигурявайки стабилна и надеждна работа на оборудването при различни тежки условия.

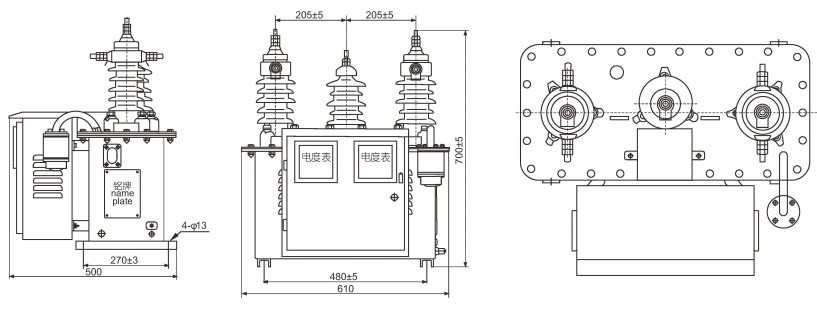

Схема и размери на инсталацията

Габаритни размери: JLS-6kV, 10kV (клас 0,2, клас 0,2S), подходящ за използване в системи с напрежение 6KV и 10KV.

Предпазни мерки: Проверка преди работа

Преди пускането в експлоатация на външни маслени комбинирани трансформатори JLS-6 и JLS-10 е необходимо да се отстрани запушването на вентилационните отвори на буферната гума в средата на влагоустойчивото устройство. Вентилационният отвор трябва да бъде незапушен, в противен случай това ще повлияе на нормалната работа на оборудването.
Тази стъпка е необходима проверка преди оборудването да бъде пуснато в експлоатация и се препоръчва да се съсредоточите върху потвърждаването й по време на приемането на място.

При поръчка, моля, посочете следното:

За да закупите външни маслени комбинирани трансформатори JLS-6/10 от Welcome (Wenzhou) Electric Co., Ltd. и да ги направите лесни за използване и съвместими с вашата система, трябва да имате предвид няколко ключови точки:
Съвпадението на параметрите трябва да бъде прецизно
Коефициент на трансформация: Какви са специфичните коефициенти на трансформация на напрежение и ток на CT (токов трансформатор) и PT (трансформатор на напрежение), от които се нуждаете? Дайте ни тези два номера, за да сме сигурни, че са съобразени с вашата електрическа мрежа.
Точност: Какво ниво на точност искате (като 0,2 или 0,2S)? Има и параметри за вторичен изход, които трябва да отговарят на вашите изисквания за измерване.
Околна среда: Какви са изискванията за нивото на изолация на оборудването? Трябва да знаем работната среда на място, като температура, надморска височина и наличие на корозивни газове, за да може да "издържи" там.
Качеството и сертифицирането трябва да са надеждни
Вижте марката и квалификациите: Изберете силна и реномирана марка като Welcome (Wenzhou) Electric Co., Ltd. Проверете дали продуктът е преминал теста за мрежов достъп на авторитетни институции като State Grid и Southern Power Grid.
Съсредоточете се върху основните компоненти: Разберете материалите и процесите на основните компоненти като желязната сърцевина, намотката и масления резервоар на трансформаторите. Висококачествените продукти обикновено използват солидни материали и изящна изработка.
Инсталирането и поддръжката трябва да са удобни
Удобство при монтаж: Вземете предвид размера и теглото на оборудването, както и условията за монтаж на място (като носещата способност на електрическите стълбове и пространството за монтаж). Разделеният дизайн на серията JLS обикновено е по-удобен за монтаж и поддръжка на място.
Удобна ли е поддръжката: Попитайте дали поддръжката на компоненти като предпазители и заземителни болтове е удобна. Един добре проектиран продукт може да се поддържа с половин усилия.
Следпродажбеното обслужване трябва да бъде гарантирано
Гаранционният срок трябва да е ясен: разберете гаранционния период и обхвата на продукта. Увереният производител ще осигури по-дълъг гаранционен срок.
Трябва да има техническа поддръжка: изберете доставчици, които могат да осигурят навременна техническа поддръжка и услуги на място. След като има проблем с външно оборудване, скоростта на реакция е от решаващо значение.
