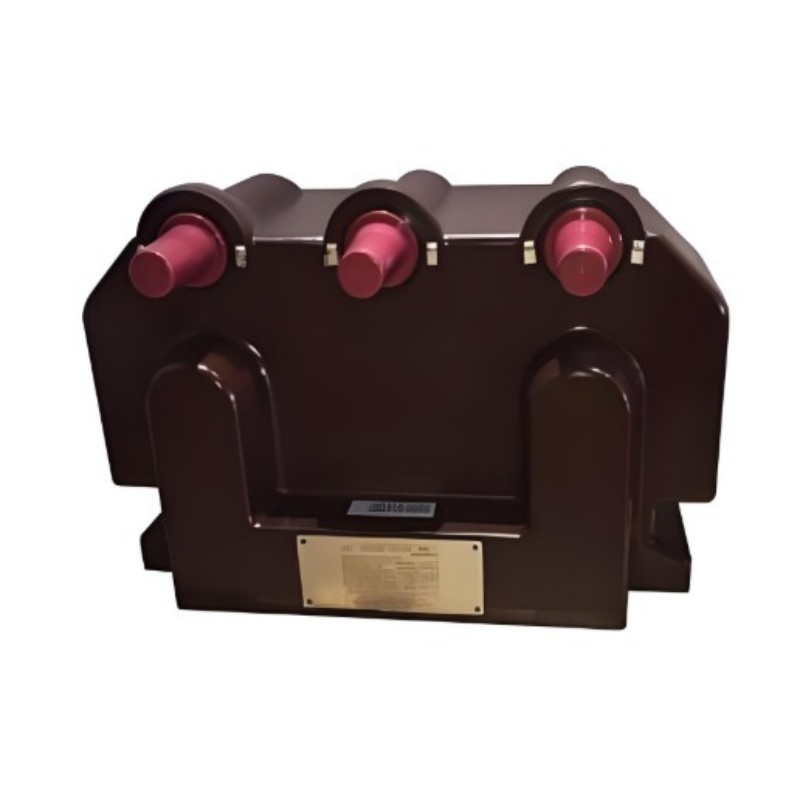

Трансформатор на напрежение JSZV18-24R

С дългогодишен опит в производството на трансформатор за напрежение JSZV18-24R, Welcome (Wenzhou) Electric Co., Ltd. може да достави широка гама от трансформатори за напрежение 0,72-40,5 kV за вътрешни помещения. Нашият този трансформатор има структурен дизайн и сценарии за приложение, които са специално пригодени към изискванията на системи със средно напрежение:

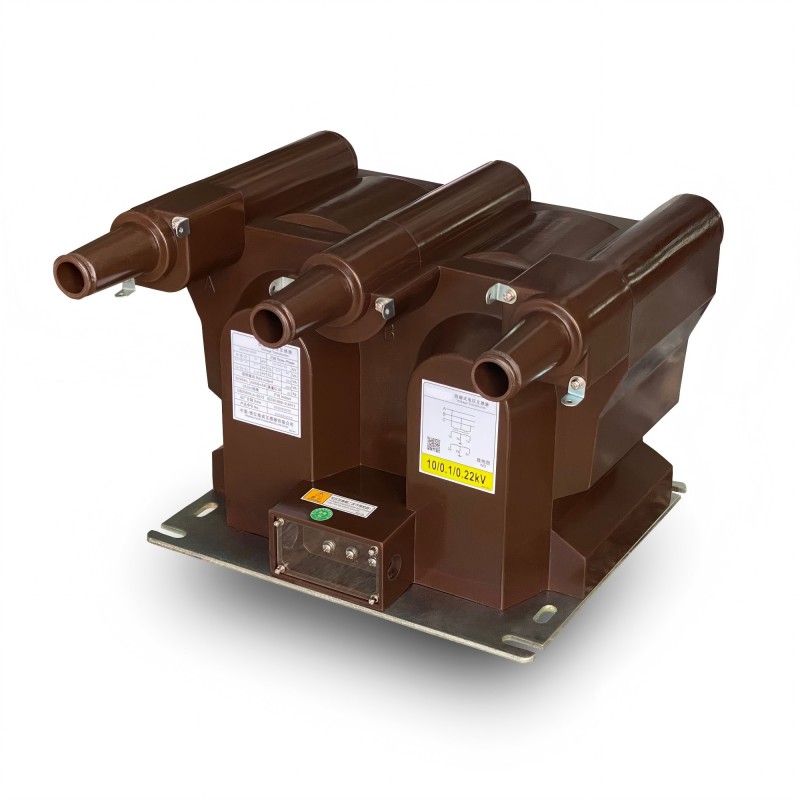

Този трансформатор използва напълно затворена изолационна структура от отливка от епоксидна смола, която обгръща първичната намотка, вторичната намотка и кръглата желязна сърцевина отвътре и има способността да устои директно на замърсяване и влага. Продуктът е снабден и с колянообразен щепсел, който не само подобрява изолацията от околната среда, но също така улеснява монтажа, а окабеляването на място не изисква много усилия.

Качественият трансформатор на напрежение JSZV18-24R е специално проектиран за сценарии на закрито, където неутралната точка не е заземена. Независимо дали става въпрос за измерване на ток, изчисляване на електрическа енергия или извършване на релейна защита, това може да бъде от голяма полза. Способен да се адаптира към честоти от 50 Hz или 60 Hz, способен да издържа до 24 kV напрежение на оборудването и да провежда мониторинг на напрежението в енергийни системи средно напрежение със стабилност и точност, отговаряйки напълно на изискванията на място.

Основен технически параметър

1. Номинално първично напрежение: по избор 20 kV или 22 kV, подходящо за различни изисквания за напрежение на системи със средно напрежение;
2. Номинално вторично напрежение: Има три спецификации: 100V, 100/100V и 100/220V, които могат да бъдат съпоставени с различни вторични кабели на оборудването;
3. Номинално напрежение на намотката на остатъчното напрежение: покриващо 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, отговарящо на специални изисквания като защита срещу заземяване;
4. Фактор на мощността на натоварване: cos Φ=0,8 (хистерезис), в съответствие с характеристиките на натоварване на конвенционалните вторични вериги;
5. Стандарти за изпълнение: Или следвайте IEC60044-2:2003 или IEC61869-1&3, като производителността и качеството са сравнени с международните стандарти.

Други технически параметри, моля, вижте както следва:

Забележки: При поискване с удоволствие доставяме трансформатори, които отговарят на други стандарти или имат нестандартни технически характеристики.

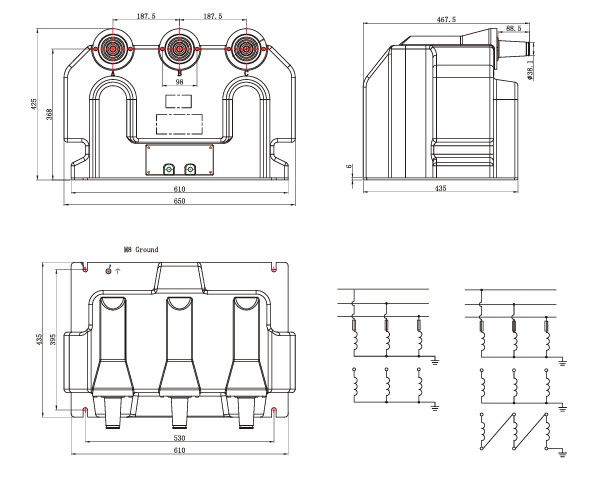

Контурен чертеж

Ключови характеристики

Трансформаторът за напрежение JSZV18-24R на Welcome (Wenzhou) Electric Co., Ltd със своите солидни предимства в производителността е подходящ за системни изисквания за средно напрежение. Конкретните акценти са както следва:

1. Широка адаптивност на напрежението
Оценен на 24 kV, трансформаторът на напрежение JSZV18-24R се справя със значителни колебания на напрежението, осигурявайки стабилен мониторинг и точен изходен сигнал по време на преходни процеси или регулиране на системата.

2.Бърза реакция
Бързо улавя промените в напрежението и незабавно предава сигнали към защитните устройства, което позволява бързо отстраняване на повредата и подобрена надеждност на системата.

3. Ниска загуба на хистерезис
Усъвършенстваните магнитни материали и оптимизираният дизайн намаляват загубите на енергия, подобряват ефективността, минимизират генерирането на топлина и удължават експлоатационния живот.

Независимо дали става въпрос за сценарий с чести колебания на напрежението или система със средно напрежение с изисквания за скорост на реакция и консумация на енергия, този трансформатор може да издържи. Ако искате да знаете конкретните подробности за адаптацията на сценария, просто го кажете директно!
