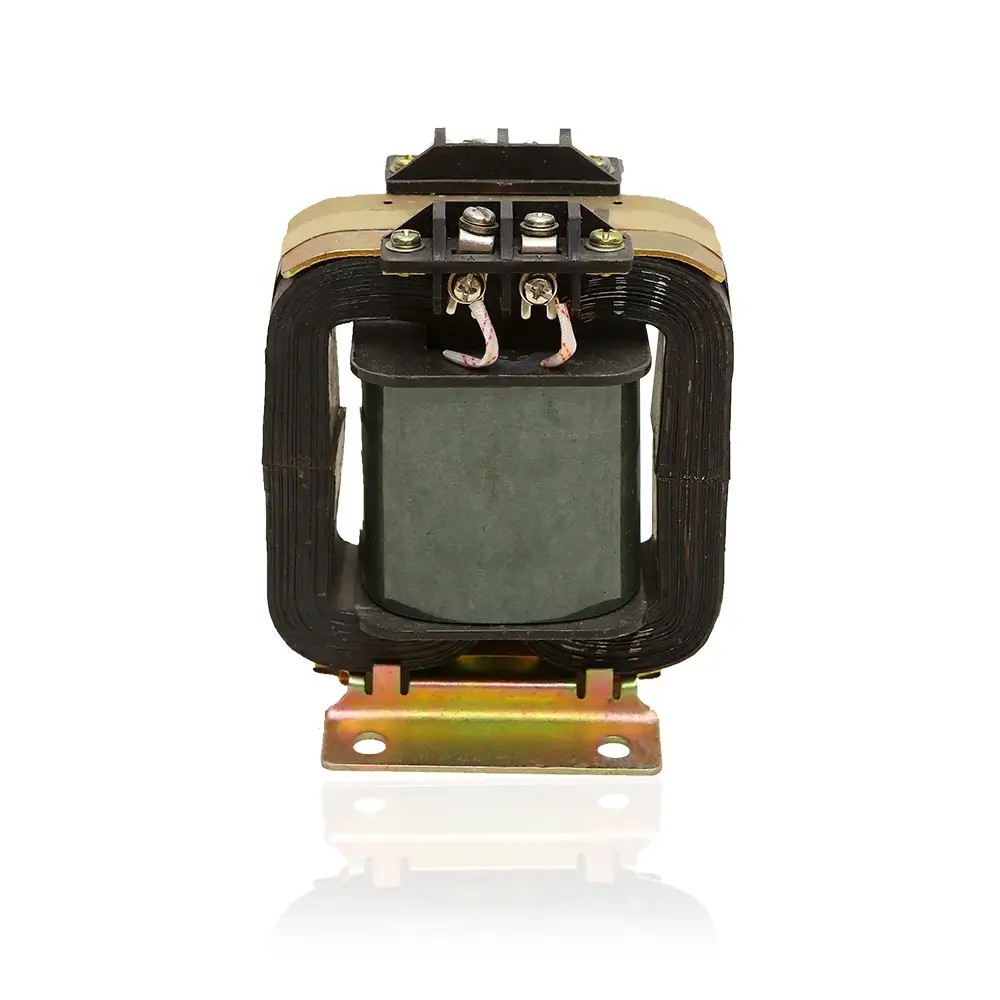

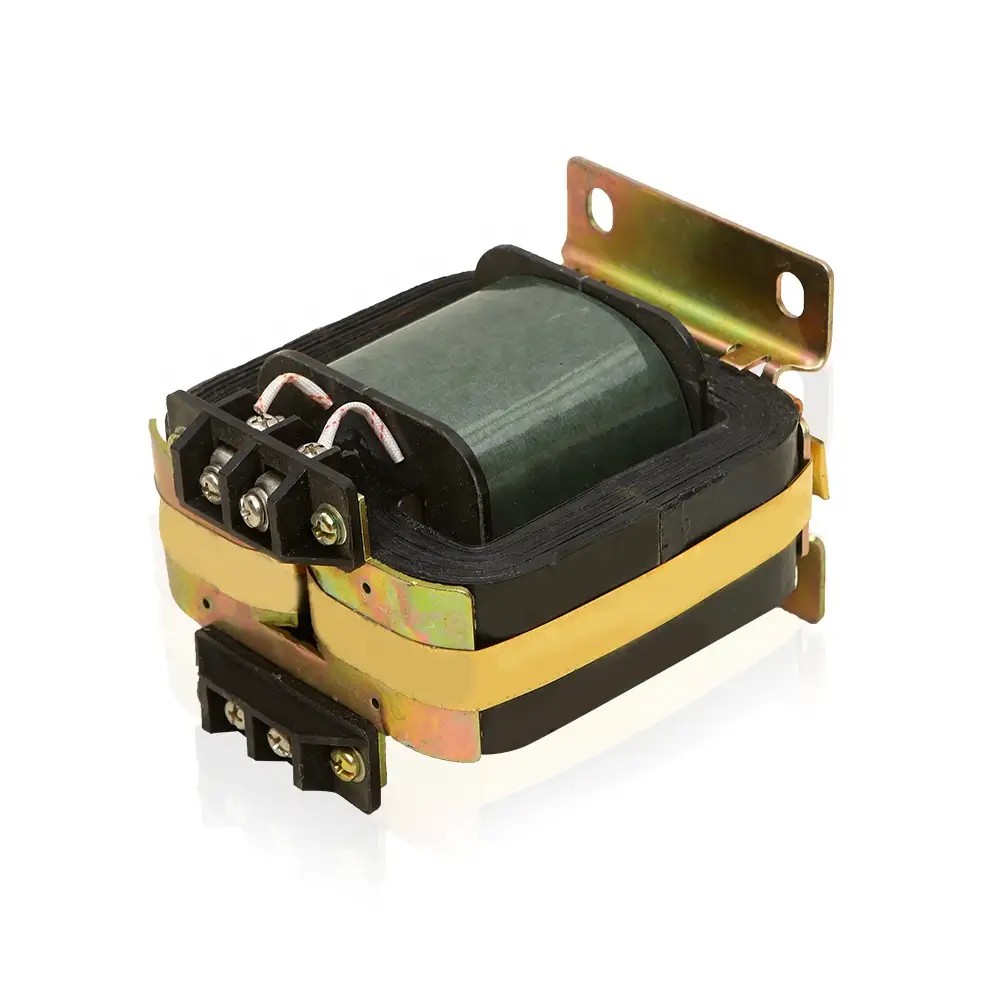

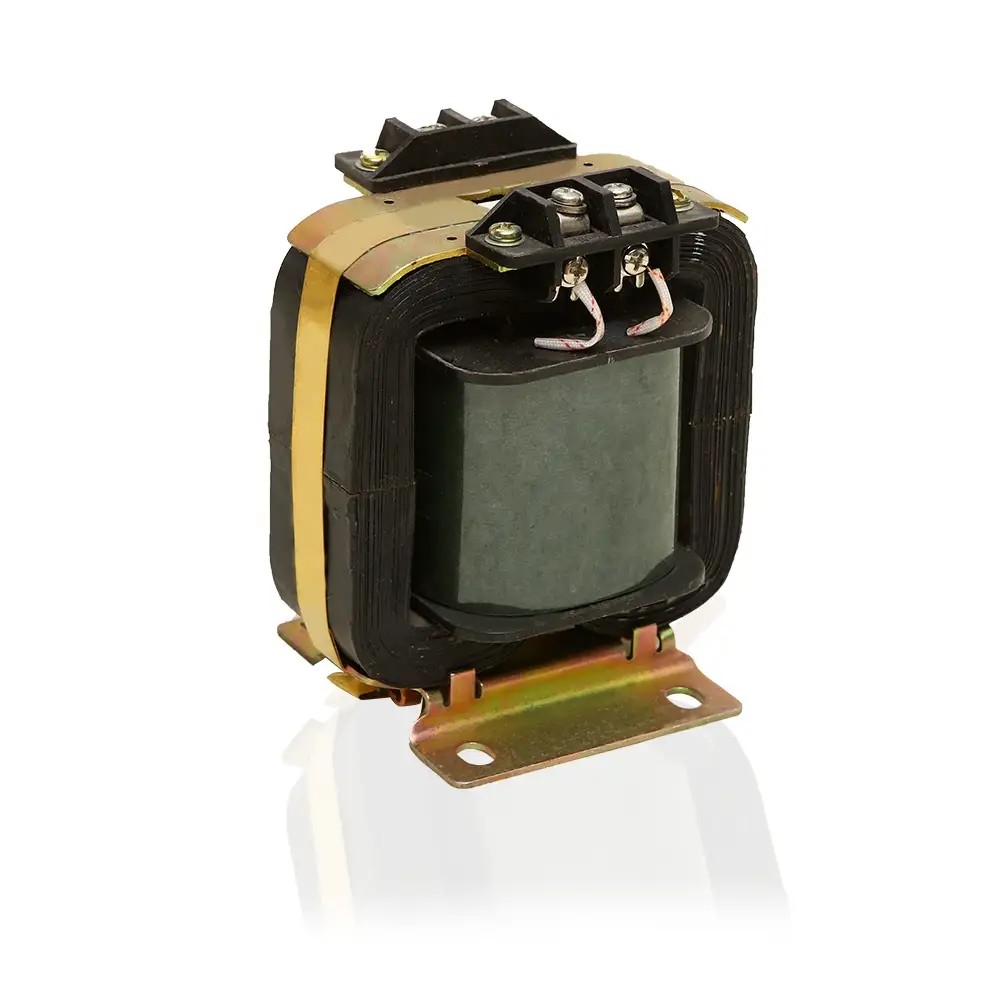

Трансформатор на напрежение JDG4-0.5

Като професионален китайски производител, Comewill предлага трансформатор на напрежение JJDG4-0.5, проектиран за точно измерване на напрежението, измерване на енергия и релейна защита. Изработен със здрава термореактивна фенолна рамка и висококачествени сърцевини от силициева стомана, той отговаря на стандартите GB1207 и IEC60044-2.

Здрава конструкция: здрава термореактивна фенолна пластмасова рамка, съчетана с висококачествени студено валцувани сърцевини от силициева стомана. Тази солидна конструкция предоставя три задължителни функции за нашите нужди от доставки: измерване на напрежението на място, надеждно измерване на енергията и стабилна релейна защита - всички жизненоважни за поддържане на безпроблемното функциониране на инфраструктурата на енергийната система. Той проверява всички полета както за вътрешните стандарти GB1207, така и за международните норми IEC60044-2:2003, отговаряйки на стриктната лента за качество и съответствие, която нашата компания задава за проекти за обществени поръчки.

Създаден с нашите основни приоритети за доставки – точност, безопасност и дълъг експлоатационен живот – в ума, трансформаторът на напрежение JDG4-0.5 е идеалното решение за нашите нужди при оборудване на измервателни инструменти или защитни релейни системи. Неговият компактен, но здрав дизайн издържа на претоварване и продължава да работи постоянно дори при трудни условия на закрито, като директно повишава ефективността и безопасността на захранващите системи, които внедряваме. Независимо дали става въпрос за групови покупки или целенасочени надстройки на оборудването, този трансформатор се оказва надежден, рентабилен избор, който отговаря идеално на изискванията на нашата компания за качество на доставките и функционалните нужди.

Спецификация

Схема и размери на инсталацията

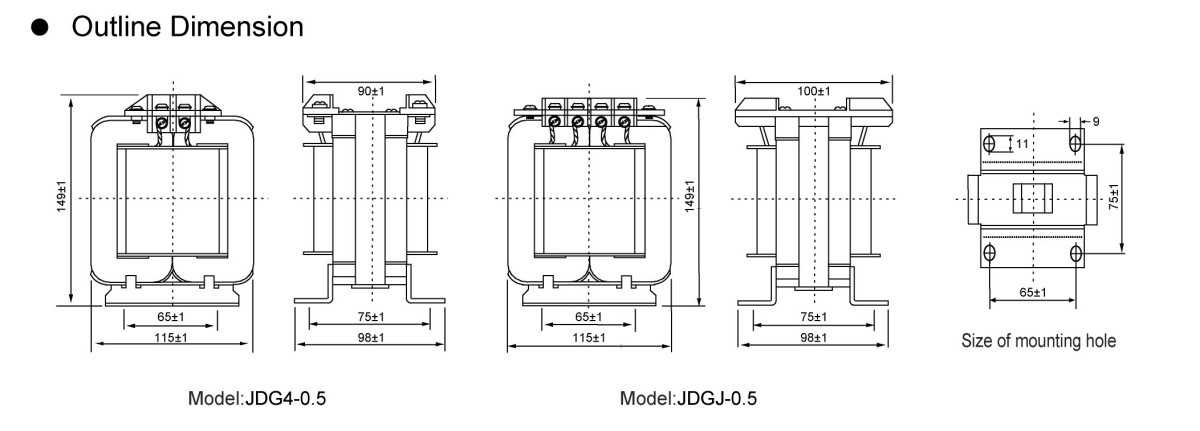

JDG4-0.5 Вътрешен трансформатор за ниско напрежение Размери на инсталацията

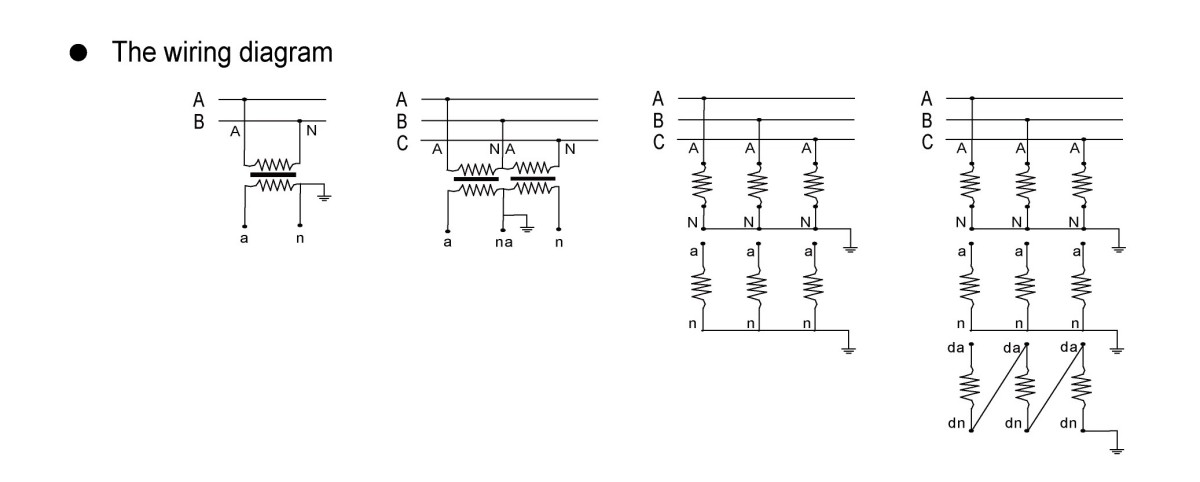

Методи за свързване на напреженови трансформатори

Решения за свързване на трансформатор на напрежение, ориентирани към доставките за Welcome (Wenzhou) Electric Co., Ltd

При избора и доставката на напреженови трансформатори (PT) от нашата фабрика, три специализирани схеми на свързване се открояват със своята инженерна практичност - всяка от тях е съобразена с отделни системни изисквания и функционални приоритети, осигурявайки съответствие със стандартите за доставка на проекти:

1. Заземена връзка звезда (Y-Y).
Изключително за захранващи системи с незаземени неутрални точки или такива, заземени чрез дъгогасителни намотки, тази връзка изисква неутралния извод на първичната намотка да бъде директно заземен. Неговата основна стойност за доставка се състои в позволяването на прецизно измерване на напрежението фаза-земя, изискване, което не подлежи на обсъждане за наблюдение на състоянието на изолацията в такива системни архитектури.
2. V-V непълна делта връзка
Конструирана с помощта на два еднофазни PT, тази схема взаимодейства с UAB и UBC линейните напрежения на електрическата мрежа, за да образува непълна делта структура. Идеална опция за доставка в мрежи с напрежение 20kV и под незаземени/дъгогасителни бобини, той се отличава с откриване на междуфазно напрежение. Критично съображение при доставката: липсва му способността да измерва напрежението фаза-земя, което го прави неподходящ за сценарии, изискващи пълен мониторинг на напрежението.
3. Отворете Delta Multi-Winding Connection
Създадена от три еднофазни PT с три намотки, тази конфигурация приема или YN, yn, d11 или YN, y, d11 окабеляване – като вторичната звезда намотка е заземена през B-фаза. Като универсален избор за доставка, той побира всички нива на напрежение, особено 3~15kV системи. Вторичната намотка осигурява двойна функционалност (измерване на напрежение между фази и фаза-земя), докато отвореният триъгълник на спомагателната вторична намотка поддържа свързване към монитори за изолация, незаземени мрежови релета или директни устройства за защита на заземителната система – разширявайки нейната приложимост в различни сценарии за доставка.
