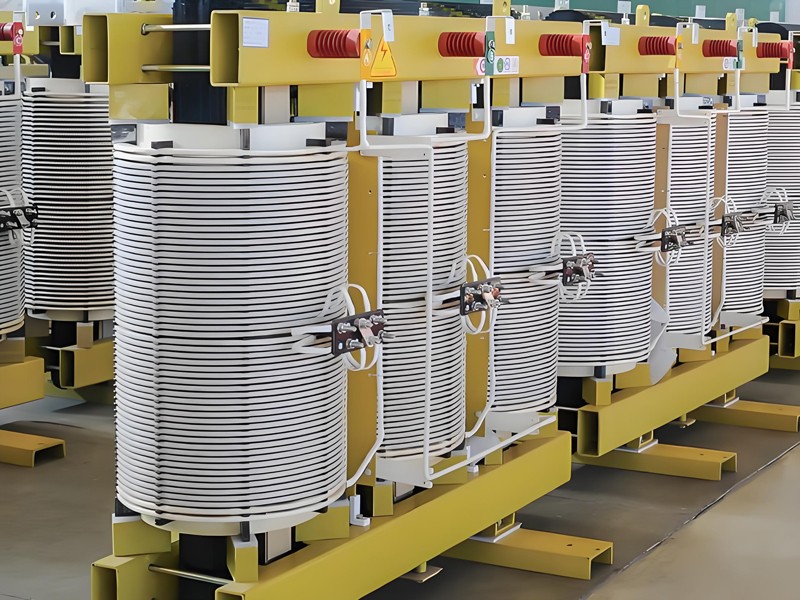

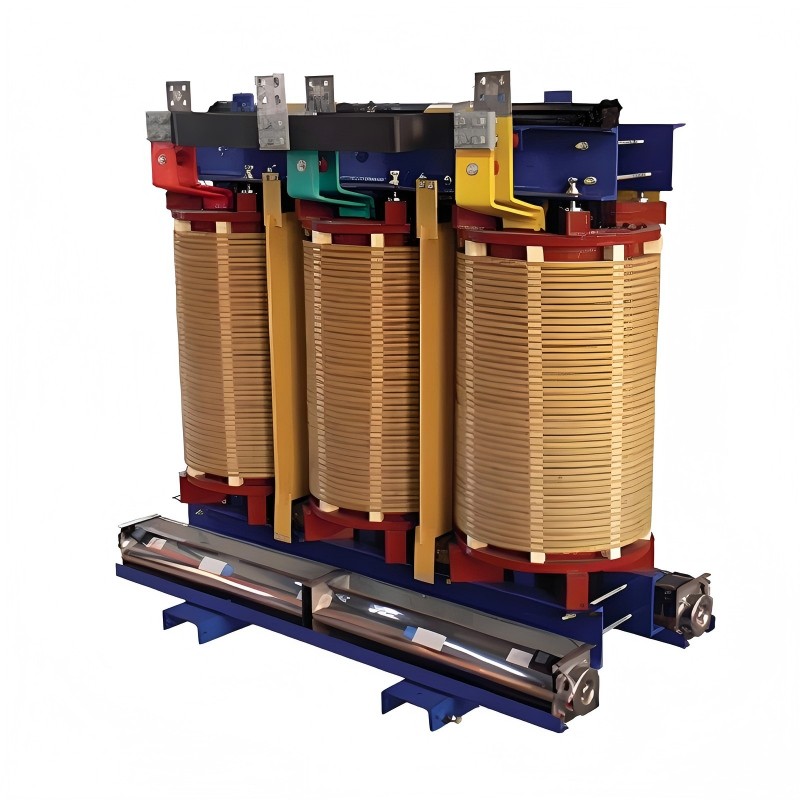

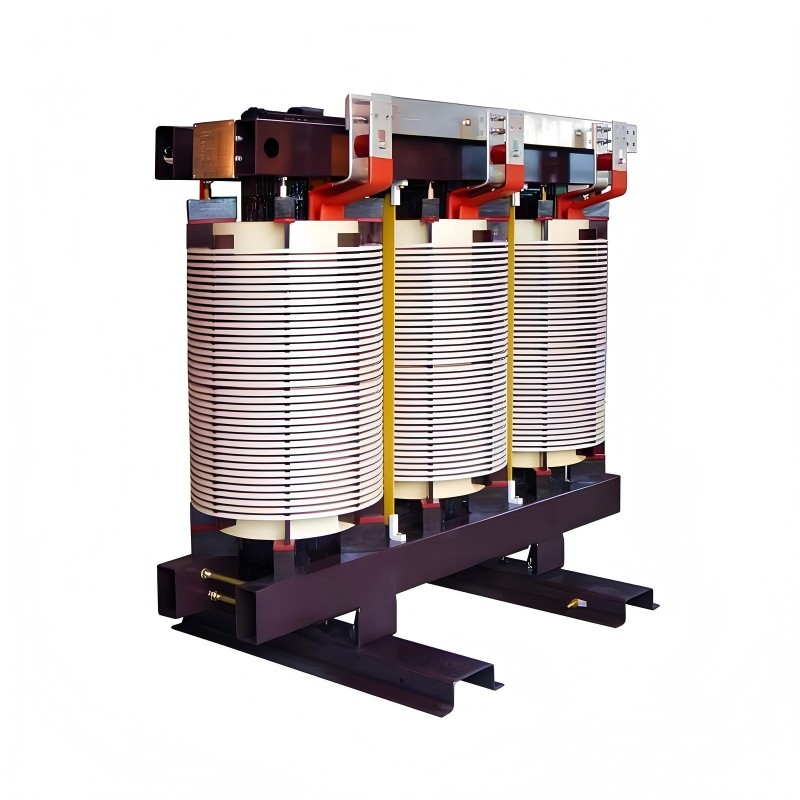

Трифазният некапсулиран сух трансформатор от серията SGB на фабриката Comewill е решение за потребители, които искат да закупят сухи трансформатори за индустриални и търговски приложения. Проектиран с най-съвременна изолация, оптимизация на магнитната верига и модулна конструкция, този трансформатор предлага висока безопасност, ефективност и адаптивност към околната среда.
Трифазният некапсулиран сух трансформатор от серията SGB е некапсулован сух трансформатор, който използва усъвършенствана технология за импрегниране под вакуум (VPI) вместо традиционното отливане със смола. Той е специално проектиран за:
Преобразуване на мощност от средно напрежение към ниско напрежение (10–35kV / 0,4kV)
Вътрешни и полуоткрити инсталации
Приложения, изискващи висока пожаробезопасност и устойчивост на влага
Трифазният некапсулован сух трансформатор от серията SGB интегрира множество усъвършенствани технологии, за да осигури надеждна и ефективна работа:
1. Усъвършенстван дизайн на магнитната сърцевина
Ламинирана силициева стомана с висока пропускливост
Стъпалообразната структура на обиколката намалява загубата на сърцевина
Ефективно потиска трето хармонично изкривяване
2. Високоефективна изолационна система
Двойна изолационна система (H-клас + NOMEX®)
Отлична термична устойчивост и диелектрична якост
Устойчив на химическа корозия и влага

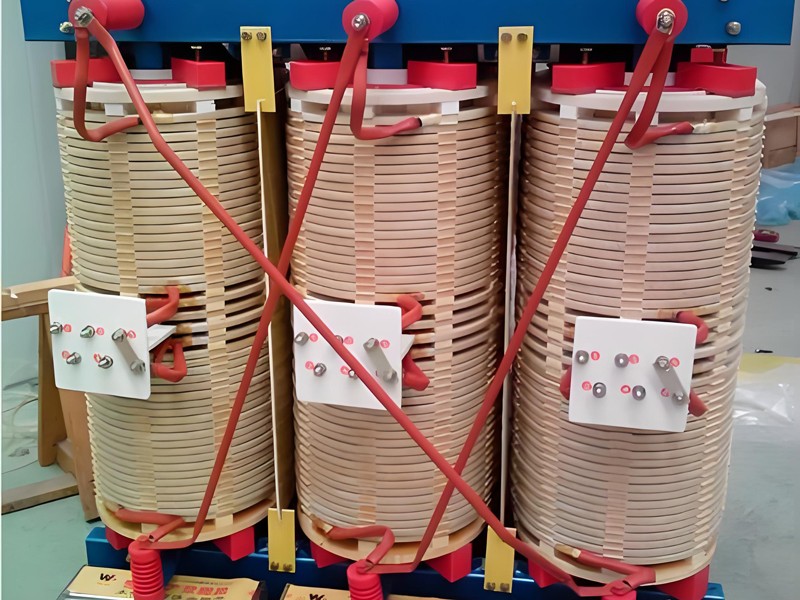

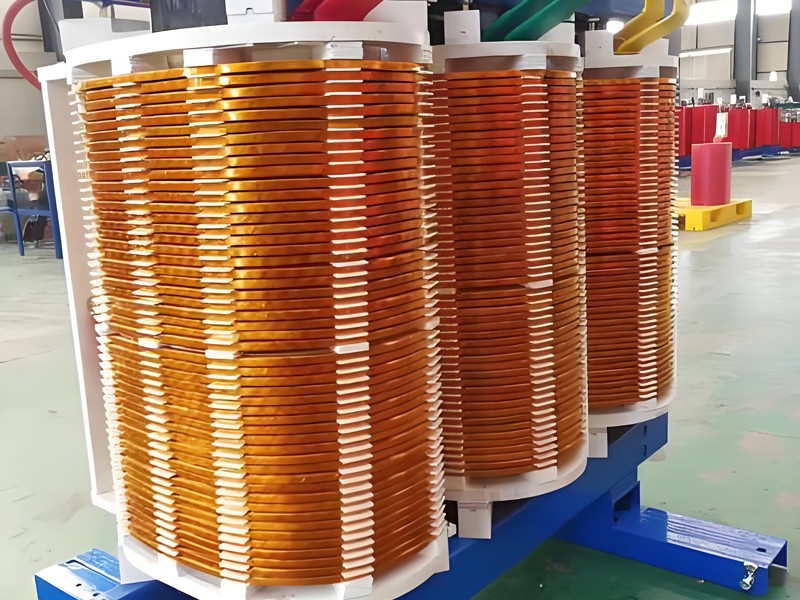

3. Оптимизирана структура на намотката
Високо напрежение: Слоеста структура на торта
Ниско напрежение: Намотка с фолио за равномерно разпределение на тока
Повишена устойчивост на късо съединение и механична якост
4. Ефективно управление на топлината
Дизайнът на отворената вентилация подобрява ефективността на охлаждане
Материалите с ниски загуби намаляват генерирането на топлина
Стабилна работа дори в среда с влажност >95%.
5. Производствен процес на VPI
Вторично импрегниране под вакуум
Силна влагоустойчива и устойчива на замърсяване способност
Изключително нисък частичен разряд, удължен експлоатационен живот
6. Безопасност и опазване на околната среда
Незапалим и взривозащитен дизайн
Напълно рециклируеми материали
Отговаря на международните екологични стандарти
| Номинален капацитет (kVA) | Номинално напрежение | Векторна група | Загуба на празен ход (W) | Загуба на натоварване (W) | Ток на празен ход (%) | Импедансно напрежение (%) | ||||||||||
| HV (kV) | Диапазон на натискане (%) | НН (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120 ℃ | 120 ℃ | 120 ℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 или ±2 X 2,5 | 0.4 | Dyn11 или Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Офшорни платформи и морска среда
Химически и нефтохимически заводи
Високи търговски сгради и центрове за данни
Летища, болници и железопътни транзитни системи
Индустриални производствени съоръжения
Влажни или високотемпературни региони (тропически климат)
Модулната и отворена структура прави поддръжката на трифазен некапсулован сух трансформатор от серия SGB проста и рентабилна:
Редовен преглед
Проверете за натрупване на прах и почистете вентилационните канали
Проверете връзките за хлабавост или прегряване
Мониторинг на околната среда
Осигурете подходяща вентилация и избягвайте прекомерно замърсяване
Поддържайте влажността в препоръчителните граници, когато е възможно
Електрически тестове
Периодично измервайте изолационното съпротивление
Следете условията на натоварване и повишаването на температурата
Превантивна поддръжка
Почистете намотките и повърхностите на сърцевината
Проверете за признаци на корозия или влошаване на изолацията
