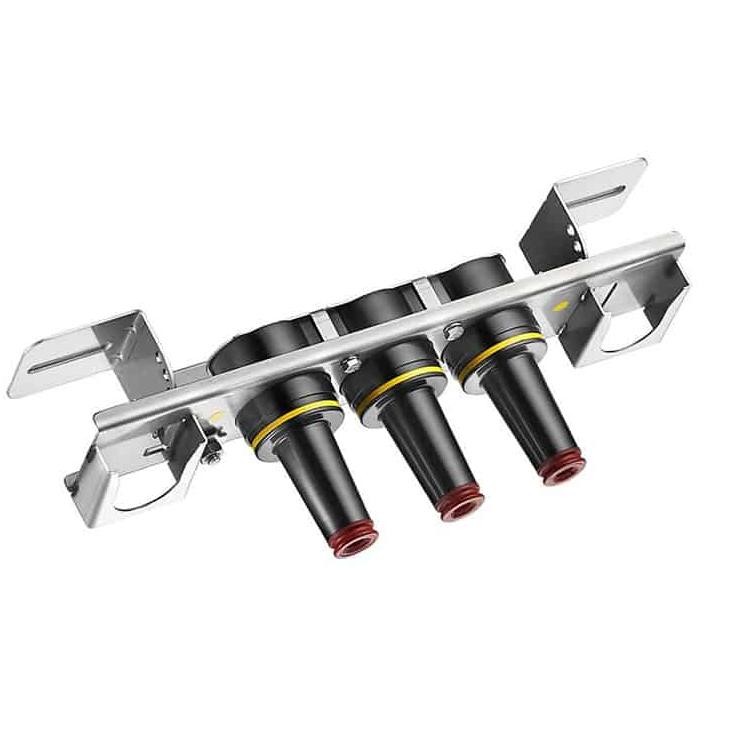

15KV 200A Прекъсване на натоварването

15KV 200A Loadbreak Junction на фабриката Comewill разполага с изцяло меден токопроводящ път, осигуряващ надеждна и постоянна работа, независимо от условията.
Той отговаря напълно на изискванията на IEEE Standard 386 и е напълно взаимозаменяем с продукти на конкуренти и други свързващи компоненти, които също отговарят на стандарт IEEE 386. Когато се инсталира със съвпадащи части, това съединение за прекъсване на товара осигурява напълно екранирана връзка, идеална за приложения за прекъсване на натоварване.

Какво е 15KV 200A прекъсвач на натоварване?

15KV 200A Loadbreak Junction е устройство за кабелна връзка за средно напрежение, използвано в електроразпределителните системи за безопасно свързване, разклоняване и разделяне на 15kV подземни кабели, като същевременно позволява работа при прекъсване на товара (превключване под напрежение). Обикновено включва множество 200A интерфейси (като 2, 3 или 4 начина), които са вътрешно обединени заедно, което позволява гъвкави конфигурации на контур, кран или снаждане. Създаден по стандарт IEEE 386, той осигурява напълно екранирана, безопасна и надеждна работа в монтирани на подложки трансформатори, разпределителни уреди и приложения подземни трезори.

ПРОИЗВОДСТВЕНИ ИЗПИТВАНИЯ

Тестове, проведени в съответствие с IEEE/ANSI стандарт 386.
Минимално ниво на напрежение на короната – 11 kV
AC 1 минута издръжливост – 34 kV

Тестове, проведени в съответствие с изискванията на производствения процес на Chardon:
Физическа инспекция
Периодична дисекция
Периодичен рентгенов анализ

НОМИНАЛНО НАПРЕЖЕНИЕ
Клас на напрежение 15 kV
Макс. Номинално напрежение между фази 14,4 kV
Макс. Номинално напрежение фаза към земя 8,3 kV
AC 1 минута издръжливост 34 kV
DC 15 минути издръжливост 53 kV
BIL и пълна вълна Crest 95 kV
Минимално ниво на напрежение на короната 11 kV
ТЕКУЩИ ОЦЕНКИ
Непрекъснато: 200 ампера rms
Превключване: 10 операции при 200 ампера RMS при 14,4 kV
Fault Close: 10 000 ампера RMS симетрично при 14,4 kV за 0,17 s след 10 последователни успешни операции на превключване
Кратко време:
• 10 000 ампера RMS симетрично за 0,17 s
• 3500 ампера RMS симетрично за 3,0 s

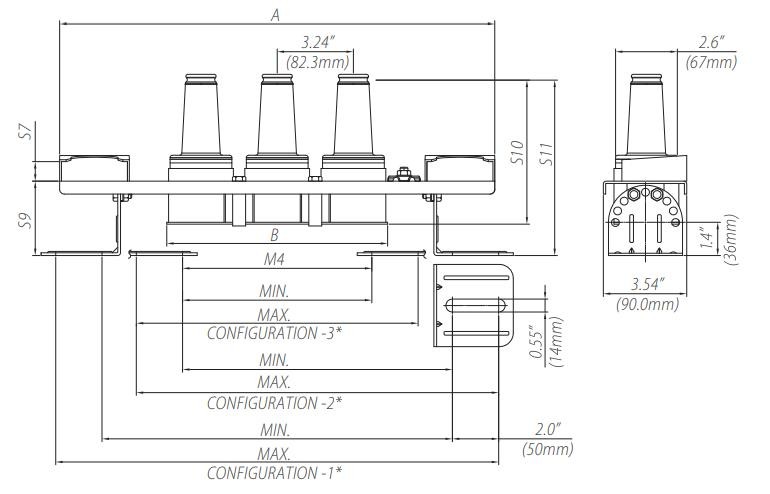

Съединение с информация за размерите на скобата

Стъпки на операция за прекъсване на натоварването

1. Затегнете здраво скобата към теглещото ухо.
2. Не прилагайте дърпаща сила — просто завъртете конектора леко по посока на часовниковата стрелка, за да прекъснете повърхностното триене между коляното и втулката.
3. Издърпайте конектора направо от втулката с бързо и силно движение. Уверете се, че държите конектора далеч от заземяващата равнина.
4. Поставете конектора на правилното устройство за аксесоар, като следвате инструкциите за експлоатация на този аксесоар.
5. Използвайте скоба, за да поставите изолирана защитна капачка (с източващ проводник, свързан към заземяването на системата) върху всяка открита захранвана втулка.

ЧЗВ

Каква е основната функция на 15KV 200A Loadbreak Junction?
Използва се за разделяне, образуване на контури, кранове или снаждане на кабели за средно напрежение, като същевременно позволява безопасно превключване при прекъсване на товара в захранвани разпределителни системи.
Съвместим ли е с други марки?
Да, той напълно отговаря на IEEE Standard 386™, осигурявайки пълна взаимозаменяемост с други съвместими отделими изолирани конекторни системи.
Може ли да се използва в подземни инсталации?
Абсолютно. Той е специално проектиран за монтирано на подложка оборудване и приложения в подземни трезори, където влагата, прахът и ограниченията на пространството са често срещани.
Какви функции за безопасност предоставя 15KV 200A Loadbreak Junction?
Той предлага напълно екранирана EPDM изолация, контролирана работа при прекъсване на натоварването, способност за издръжливост на висок импулс и стабилно прекъсване на дъгата за безопасно превключване.
