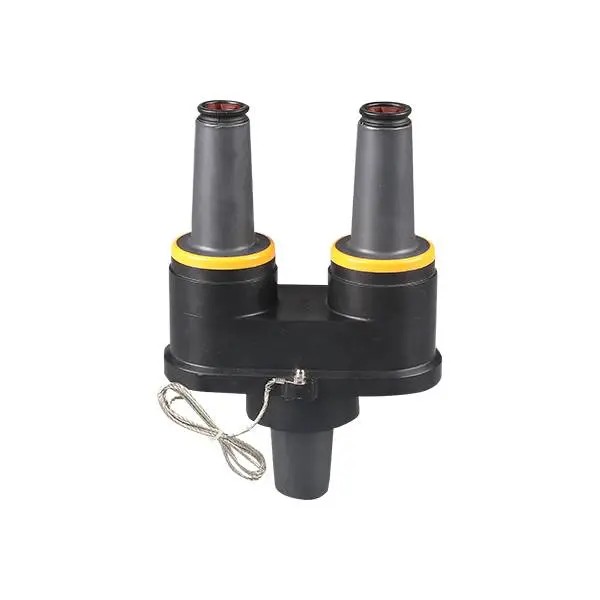

24KV 200A Въртяща се захранваща вложка

Купете 24KV 200A въртяща се захранваща вложка от Comewill, доверен китайски производител и доставчик на кабелни аксесоари за средно напрежение. Проектиран за 24kV разпределителни системи, тази въртяща се захранваща вложка позволява конфигурация с двойна втулка от единичен кладенец на втулка, което позволява лесно преобразуване на радиални трансформатори в системи за захранване, като същевременно добавя защита срещу пренапрежение. С патентована инсталация с тресчотка за ограничаване на въртящия момент, EPDM изолация и напълно защитен потопяем дизайн, Comewill предлага висококачествени решения на едро, персонализирани и на склад за безопасно и ефективно подземно електроразпределение.

Дефиниция на продукта

24KV 200A въртяща се захранваща вложка е аксесоар за прекъсване на натоварването, монтиран в универсална втулка на оборудване като монтирани на подложки трансформатори или разпределителни уредби. Той създава два интерфейса за прекъсване на натоварването от 200 A, което позволява на инженерите да свързват множество кабели, да инсталират отводители за пренапрежение или да преобразуват радиални захранващи системи в конфигурации за преминаване.

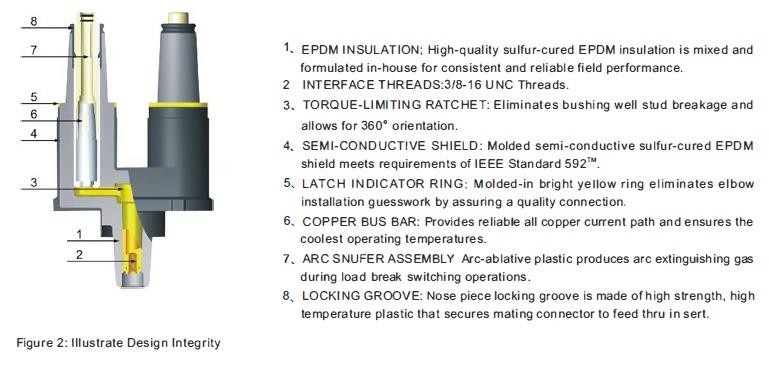

Основни технически характеристики

1. Двоен интерфейс Feedthrough Design

Вложката позволява два интерфейса за прекъсване на натоварването от една втулка, което улеснява преобразуването на радиални захранващи трансформатори в проходни захранващи трансформатори или добавяне на серийна мълниеотводна защита. Това значително подобрява гъвкавостта на мрежата.

2. Патентован захващащ механизъм за ограничаване на въртящия момент

Вградената конструкция на тресчотката с ограничаване на въртящия момент предотвратява случайно прекалено затягане на болтовете на втулката. Когато се достигне правилният въртящ момент, механизмът издава звуково щракване, което гарантира точен и сигурен монтаж, като същевременно намалява риска от повреда на оборудването.

3. 360° въртящо се позициониране

След монтажа вложката може да се завърти на цели 360 градуса, което позволява на инженерите да позиционират конекторите според изискванията за маршрутизиране на кабела. Тази функция опростява монтажа в затворени трансформаторни отделения.

4. Висококачествена EPDM изолация

Продуктът е отлят от втвърдена със сяра EPDM изолационна и полупроводима гума, осигуряваща отлична електрическа изолация, контрол на напрежението и уплътняване на околната среда. Когато се използва със съответстващи компоненти, той образува напълно екранирана и потопяема свързваща система.

5. Визуален индикатор за инсталиране

Жълт индикаторен пръстен на резето, разположен около втулката на втулката, предлага ясно потвърждение за инсталиране. Когато пръстенът е напълно покрит от лакътния конектор, връзката е сигурна. Ако се вижда, необходими са корекции. Това подобрява точността и безопасността на монтажа.

Монтаж

За правилното монтиране на вложката не са необходими специални инструменти. Почистена и смазана вложка просто се поставя в гнездо на втулка и се завърта по посока на часовниковата стрелка. Когато тресчотката за ограничаване на въртящия момент се освободи, издавайки звуково щракване, вложката ще бъде правилно инсталирана и затегната до правилния въртящ момент. Продължаващото въртене по посока на часовниковата стрелка позволява пълно позициониране на 360°, за да отговори на изискванията на приложението. За да премахнете вложка без ток, просто я завъртете в посока обратна на часовниковата стрелка.

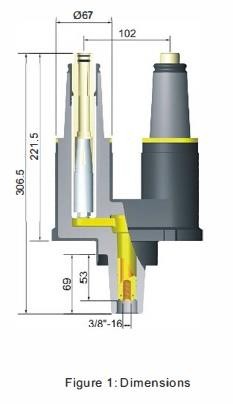

Описание и размери

ЧЗВ

 1. За какво се използва въртяща се захранваща вложка 24KV 200A?

Използва се в разпределителни системи за средно напрежение за създаване на два интерфейса за прекъсване на натоварването от 200 A от една втулка, което позволява кабелни връзки, преобразуване на захранване на трансформатора и инсталиране на ограничител на пренапрежение.

2. Къде обикновено се инсталира този продукт?

Обикновено се инсталира в трансформатори, монтирани на подложки, подземни разпределителни уредби и разпределителни шкафове в подземни кабелни мрежи.

3. Какви конектори са съвместими с тази вложка?

Вложката работи с колянови съединители за прекъсване на натоварването 200 A, колянови ограничители на пренапрежение и втулки за оборудване със същото номинално напрежение.

4. Вложката поддържа ли употреба под земята?

да С EPDM изолация и напълно екраниран потопяем дизайн, той работи надеждно в подземни или външни среди.

5. Какво е предимството на въртящия се дизайн?

Въртящото се на 360° позициониране позволява гъвкаво насочване на кабела, което улеснява инсталирането в ограничени пространства за трансформатори или разпределителни уредби.

6. Какво показва жълтият индикаторен пръстен?

Ако жълтият пръстен е напълно покрит, коляновият конектор е правилно инсталиран. Ако все още се вижда, връзката се нуждае от настройка.
