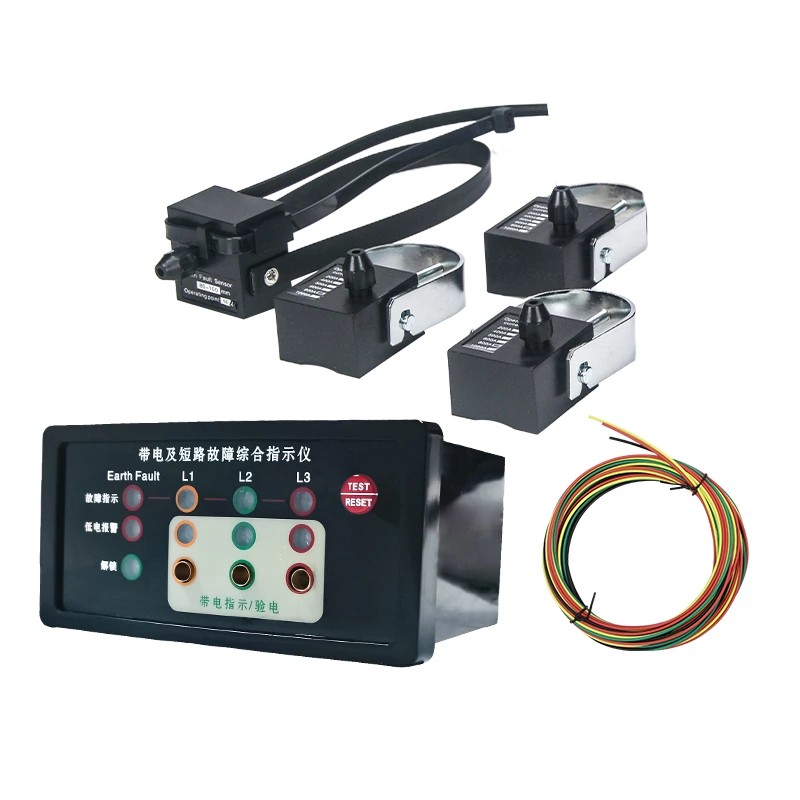

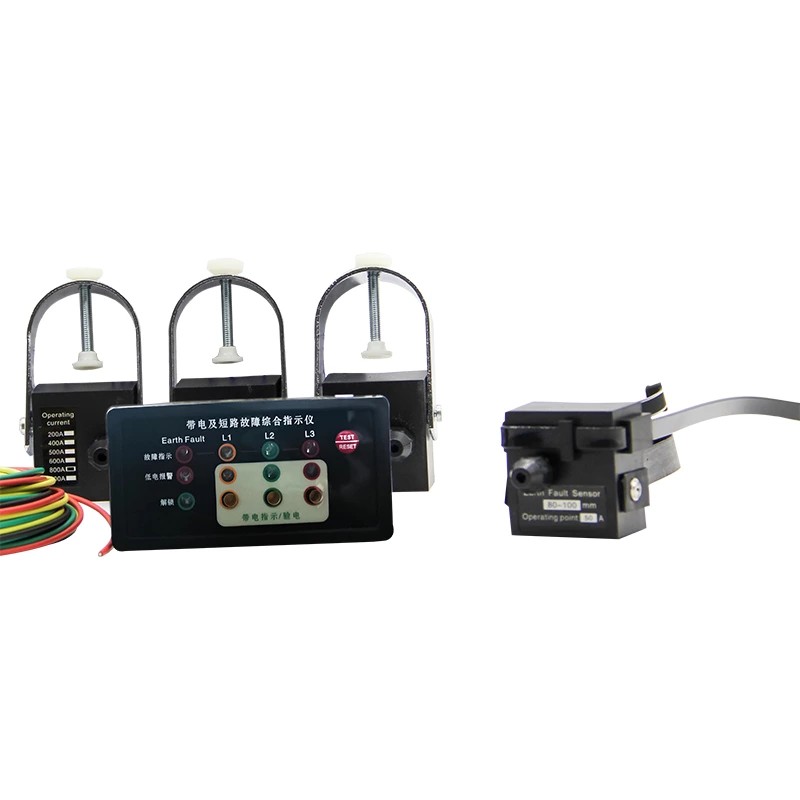

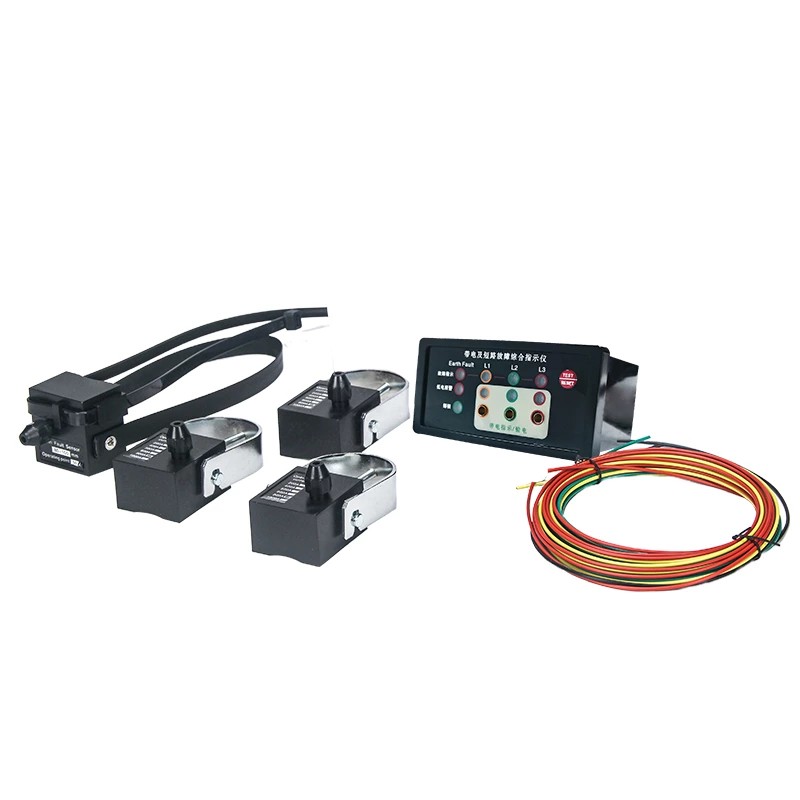

EKL-4DXN Line Fault Indicator with Live Status е устройство за онлайн мониторинг, разработено от Comewill специално за високоволтова комутационна апаратура и разпределителни мрежи под 20kV. Това устройство интегрира функции за откриване на неизправности, индикация на живо и проверка на фазата. Използвайки модулен дизайн и оптична комуникационна технология, той може да работи стабилно в сложни електромагнитни среди, осигурявайки надеждна поддръжка за ежедневни проверки и диагностика на неизправности в енергийните системи.
Аларма за повреда при късо съединение
Когато възникне късо съединение в линията, сензорът за късо съединение, вграден в EKL-4DXN Line Fault Indicator with Live Status, незабавно улавя тока на повреда и предава алармения сигнал към хост компютъра чрез оптичен кабел. Оптичната комуникация има силни възможности за предотвратяване на смущения, като избягва влиянието на електромагнитния шум вътре в разпределителната уредба върху предаването на сигнала. При получаване на сигнала, хост компютърът задейства съответния светлинен индикатор за повреда в късо съединение, помагайки на персонала на място бързо да локализира дефектната верига.
Аларма за заземяване
Сензорът за заземяване непрекъснато следи тока на нулевата последователност на линията. Когато токът на повреда в земята достигне или надвиши предварително зададения праг на аларма, сензорът изпраща сигнал до основното устройство чрез оптично влакно и основното устройство незабавно активира алармата за повреда в земята. Тази функция помага за ранно откриване на заземяване, предотвратява по-нататъшно влошаване на изолацията на оборудването и намалява риска от токов удар.

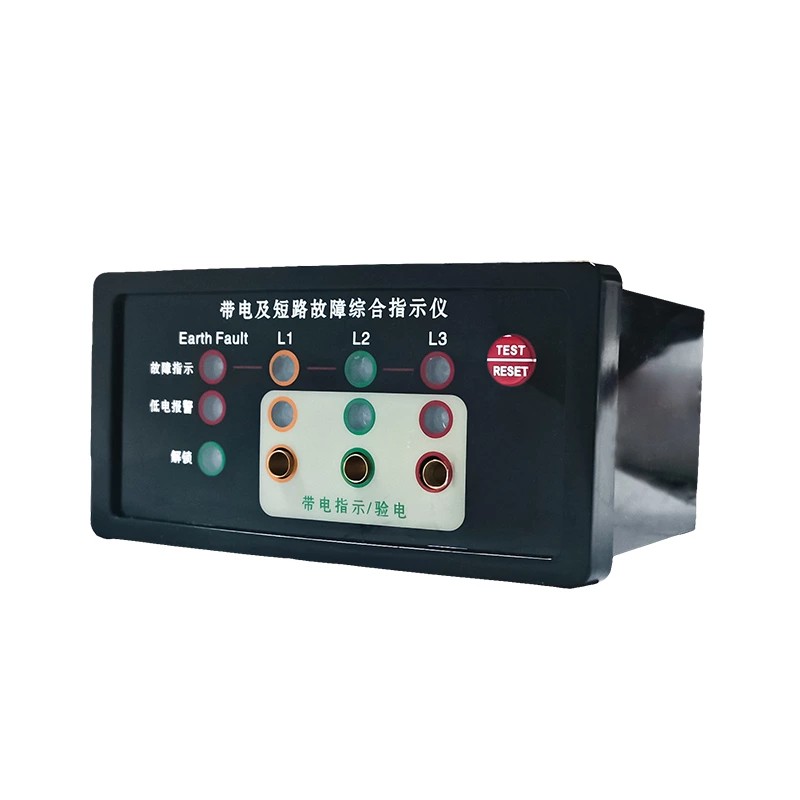

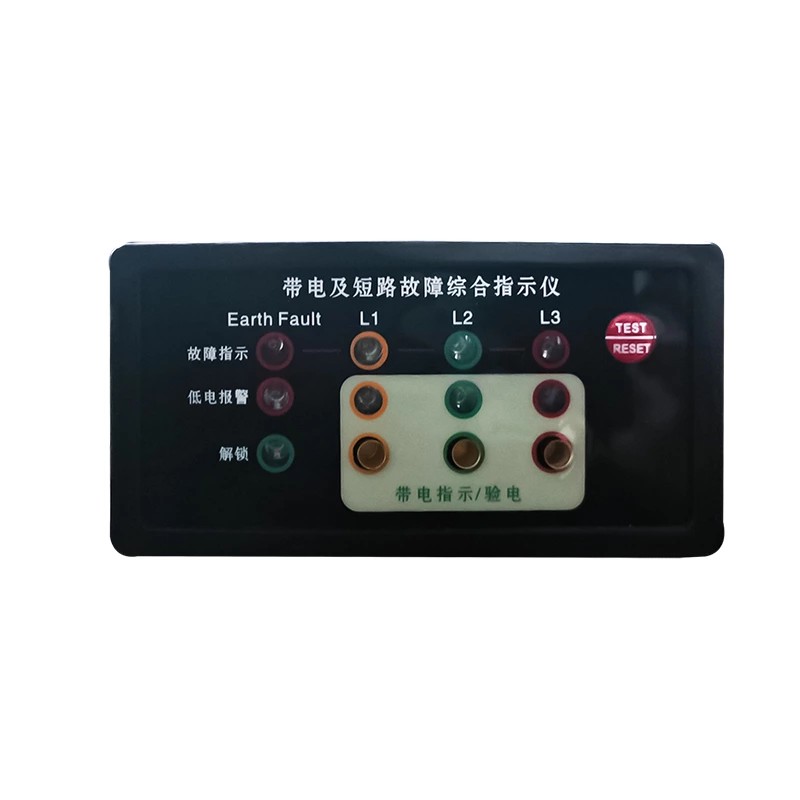

Индикатор за високо напрежение под напрежение: Качественият индикатор за неизправност на линия EKL-4DXN със състояние под напрежение непрекъснато следи състоянието под напрежение на линии с високо напрежение. Панелът на основното устройство е оборудван с LED индикатори с висока яркост, съответстващи съответно на фазите L1, L2 и L3. Честотата на мигане на индикаторите приблизително отразява нивото на напрежението. Светодиодите се захранват директно от електрическото поле с високо напрежение, без да консумират вградената батерия на основното устройство. Този дизайн осигурява непрекъснатост на индикацията за състояние на живо и удължава цялостния живот на батерията.
Проверка на фазата при високо напрежение: Панелът на главния модул има специален интерфейс за проверка на фазата. Персоналът по поддръжката може да използва този интерфейс, за да тества и потвърди точността на високоволтовия входен сигнал и индикацията за повреда. Използването на тази функция за проверка на фазата преди извършване на линейно свързване или работа по поддръжката помага да се избегнат повреди на оборудването, причинени от фазови грешки.
За да се адаптира към различни работни ритми на различни обекти, EKL-4DXN предлага три режима на нулиране:
Автоматично нулиране: След като повредата бъде изчистена, устройството може автоматично да се нулира в предварително зададено време. Опционалните интервали за нулиране включват 8 секунди, 12 часа, 24 часа и 48 часа (фабричната настройка по подразбиране е 12 часа). Този режим е подходящ за необслужвани или отдалечени обекти, като намалява честотата на нулиране на място от персонала по поддръжката.
Ръчно нулиране: След отстраняване на повредата персоналът на място може директно да натисне бутона "Нулиране/тест" на индикатора за повреда на линията EKL-4DXN с панел за състояние на живо, за да изчисти незабавно състоянието на алармата, като гарантира, че индикацията на устройството е в съответствие с текущото състояние на линията.
Дистанционно нулиране: Устройството поддържа изпращане на алармени сигнали до контролния център и може също да получава команди за дистанционно нулиране от контролния център. За големи дистрибуторски мрежи с множество отдалечени устройства, тази функция помага на диспечерите дистанционно да управляват състоянието на устройството, като намалява ненужните посещения на място.
Функция за автоматичен тест: За да се увери, че оборудването е в нормално работно състояние, потребителят може да натисне бутона "Нулиране/тест" на панела на главния модул. По това време светлинните индикатори L1, L2, L3 и L4 ще мигат девет пъти и след това ще се нулират автоматично. Тестът може да бъде прекратен и ръчно чрез повторно натискане на бутона. Този прост процес на самопроверка помага на персонала бързо да потвърди, че функциите на индикатора са нормални преди работа, елиминирайки необходимостта от носене на допълнителни инструменти за тестване.
Аларма за ниско напрежение:
Индикаторът за повреда в линията EKL-4DXN с активен статус се захранва от вградена литиева батерия. Когато напрежението на батерията е по-ниско от нормалния работен диапазон, устройството ще задейства аларма за ниско напрежение, подканвайки потребителя да смени батерията навреме. Тази функция помага да се предотврати неуспех на устройството да покаже точно информация за неизправност поради изтощаване на батерията, като по този начин поддържа постоянната надеждност на оборудването.
Като професионален производител, Comewill позволява на потребителите да регулират множество параметри на алармата според действителните работни условия. Независимо дали става въпрос за прага на тока на късо съединение, прага на тока на заземяване или времето за автоматично нулиране, всичко може да се настрои на място, което позволява на оборудването да се адаптира към различни условия на линията и работни изисквания.
| Аларма за късо съединение | 50~1000A (фабрично регулируем) Грешка±5%, фабрична мощност: 600A |
| Време за реакция при свръхток при късо съединение | 0.03-5S (фабрично регулируем), фабрично: 0.25 |
| Аларма за заземяване | 10-100A (фабрично регулируем) Грешка±10%, фабричен изход: 20A |
| Време за реакция при свръхток на земята | 0.03S~55 (фабрично регулируем), фабрично: 0.25 |
| Аларма за превишена температура | 20~80 ℃ (фабрично регулируем) Грешка±1 ℃, фабрично: 80 ℃ |
| Капацитет на сух контакт за изключване при прегряване | 230V/AC-0.1A,30V/DC-1A |
| Дистанционно реле за заземяване на късо съединение | 230V/AC-0.1A,30V/DC-1A |
| Аларма за превишена температура | Релейни изходи 3 цикъла (2 секунди всеки) Настройте на 750 mS, нулирайте на 1250 mS) |
| Време за автоматично нулиране | 75~45h (фабрично регулируемо), фабрично време: 8h |
| Ток в режим на готовност | ≤5μA |
| Ниво на напрежение | Под 20KV |
| Способност да издържа на ток | 31.5KA/4S |
| Статична консумация на енергия | ≤10μw |
| Брой действия | ≥4000 пъти |
| Капацитет на батерията | 3.6 Литиева батерия 2Ah |
| Ниво на защита за напомняне | Хост IP40, сензор Ip65 |
| работна среда | -25℃~+75℃ |
| ≤95% RH (без кондензация) | |
| ≤1000 метра |
