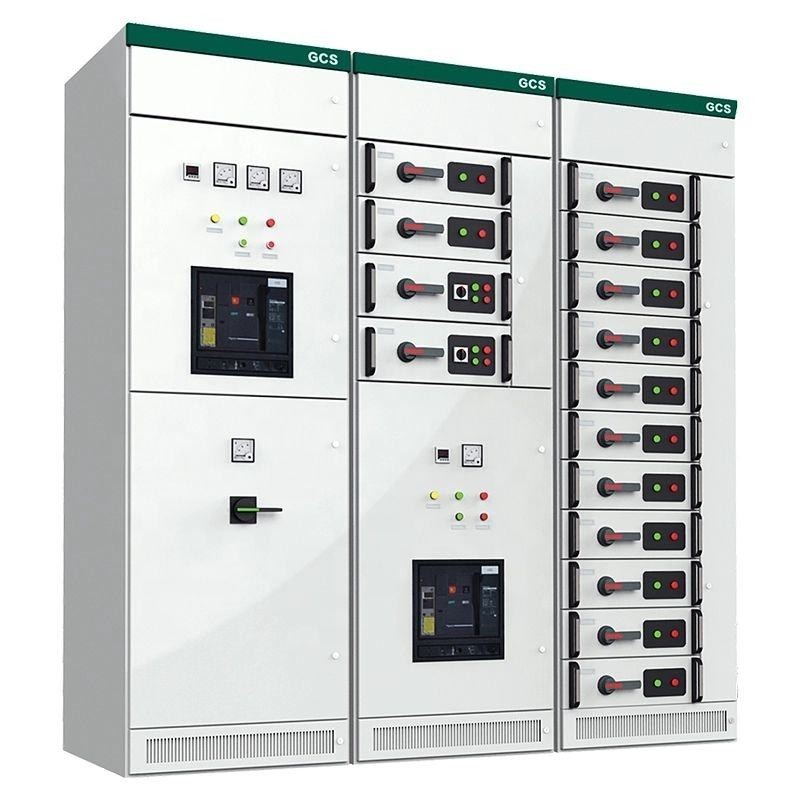

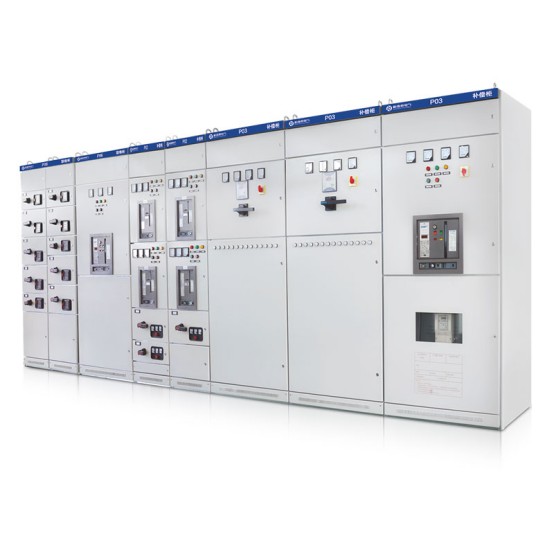

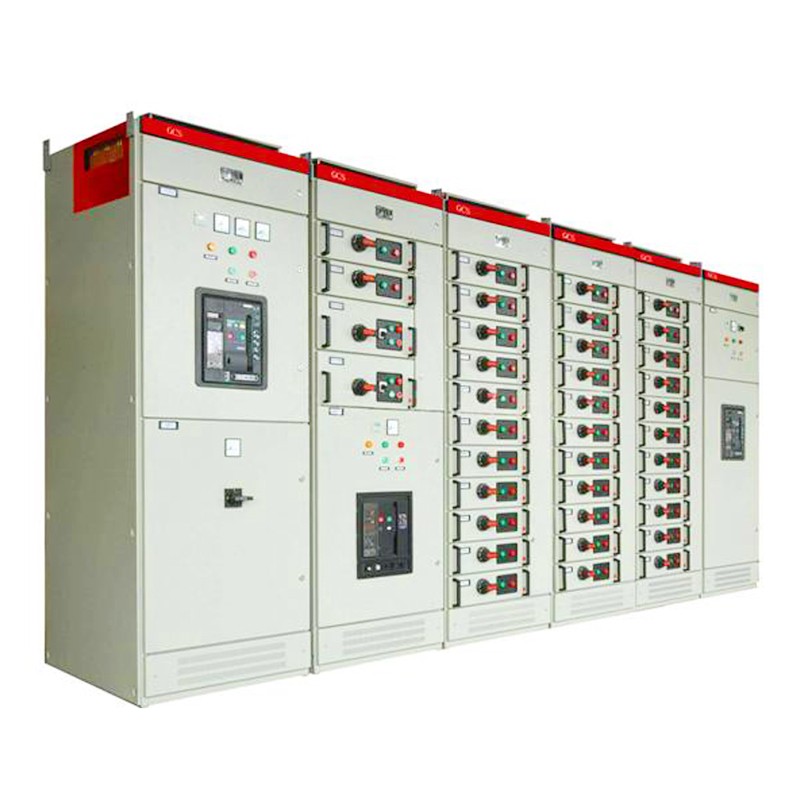

GCS Изтегляща се комутационна апаратура за ниско напрежение

Висококачествените изтеглящи се разпределителни устройства GCS за ниско напрежение на Comewill имат високи възможности за задействане и прекъсване, добра динамична и термична стабилност, усъвършенствана и разумна структура, гъвкава електрическа схема, високо ниво на защита, безопасност и надеждност, лекота на поддръжка и отлични показатели за техническа ефективност.

Характеристика

1. Рамката на шкафа на GCS изтегляща се комутационна апаратура за ниско напрежение използва технология за двойно сгъване и е изработена от стоманени плочи, покрити с алуминий и цинк. Проектирана с модулни отвори със стъпка от 25 mm (K-профил), рамката се отличава с проста структура и изключителна издръжливост. Сглобена с прецизни напречни и надлъжни болтови връзки, цялата рамка не изисква поддръжка през целия си експлоатационен живот.
2. Обвивката на шкафа е подложена на галванопластика и прахово покритие за подобрена защита. Горният капак на отделението за хоризонтална шина може да се отделя, което улеснява монтажа на шина на място и намалява сложността на работа.
3. Функционалните зони в шкафа са ясно разделени, като се състоят главно от отделения за функционални модули и отделения за кабели. Всяко устройство работи независимо с изолирани функции, като се гарантира липса на взаимна намеса между различните компоненти.
4. Хоризонталната шина е монтирана хоризонтално в долната част на шкафа, което значително подобрява способността й да издържа на електрическия стрес, предизвикан от токове на късо съединение.
5. Отличаващ се със структура тип чекмедже, шкафът може да побере до 36 вериги, всяка с номинален ток от 400 A или по-нисък. Веригите на чекмеджетата поддържат трипозиционно преобразуване, без да се компрометира степента на защита на шкафа.
6. Всяка функционална единица може да побере максимум 11 чекмеджета в пълен размер или 22 чекмеджета с половин размер (1/2), предлагайки гъвкави опции за конфигурация.
7. Чекмеджетата са оборудвани с пет работни позиции: отворено, затворено, тестово, извлечено и изолирано. Съответстващите аудио, визуални и текстови индикатори осигуряват ясни сигнали за състояние за интуитивна работа.

Общ преглед на продукта

Разпределителната апаратура за ниско напрежение GCS, независимо разработена и доставена от Welcome (Wenzhou) Electric Co., Ltd., е пълен комплект оборудване с първокласна производителност, пригодено за електроразпределителни системи за ниско напрежение – идеален избор за инженерни доставки, съвпадение на проекти и закупуване на оборудване в насипно състояние. Интегрирайки научна модулна структура с надеждна електрическа производителност, тази комутационна апаратура се доставя широко и се прилага в ключови сценарии като електроцентрали, промишлени работилници, високи сгради и широкомащабни търговски комплекси, служейки като основно устройство за контрол на електроразпределението и прецизно разпределение на енергията.
Неговото основно предимство при закупуване се крие в усъвършенствания "изтеглящ се" дизайн: всяка функционална единица (включително прекъсвачи, контактори и т.н.) може лесно да бъде изтеглена или поставена, без да се нарушава цялостната работа на системата. Това значително опростява процесите на поддръжка и ремонт след доставката, минимизира времето за престой на оборудването и ефективно намалява общите разходи за експлоатация и поддръжка за страните по доставката.
По време на производството, Welcome (Wenzhou) Electric Co., Ltd. се придържа към стриктни стандарти за контрол на качеството, като използва висококачествени изолационни материали и прецизни производствени техники. Разпределителната уредба е оборудвана с множество цялостни механизми за защита на безопасността (защита от късо съединение, защита от претоварване и т.н.), което му позволява да се адаптира стабилно към сложни среди на електрическата мрежа и да гарантира безопасната и непрекъсната работа на разпределителната система - напълно отговаряйки на изискванията за висока надеждност на проекти за обществени поръчки. Освен това неговият гъвкав модулен дизайн поддържа разширение при поискване, което може точно да отговаря на персонализираните нужди от доставки на различни проекти за различни капацитети и режими на управление, като подобрява адаптивността и рентабилността на доставките. Като рентабилно, ефикасно и безопасно разпределително оборудване за ниско напрежение, то се превърна в доверена опция за доставка в областта на модерното разпределение на ниско напрежение.
Тази изтегляща се комутационна апаратура за ниско напрежение GCS напълно съответства на съответните международни и национални стандарти като IEC60439-1, GB7251.1 „Пълна разпределителна апаратура за ниско напрежение и контролно оборудване“ и GB/T 24274 „Пълна разпределителна апаратура за ниско напрежение и контролно оборудване“, гарантирайки, че проектите за обществени поръчки отговарят на изискванията за стандартизация и съответствие, и предоставя солидна гаранция за качество за решенията за обществени поръчки.
‌

Нормални условия на среда за използване

Температура на околната среда: Температурата на околния въздух не трябва да надвишава +40 ℃ или да бъде по-ниска от -5 ℃, а средната 24-часова температура не трябва да надвишава +35 ℃. За проекти за снабдяване, включващи използване извън горния температурен диапазон, изтегляемото разпределително устройство GCS за ниско напрежение трябва да работи при намален капацитет, за да се гарантира безопасност при работа и стабилност на работата.
Относителна влажност: Когато максималната температура на околната среда достигне +40 ℃, относителната влажност не трябва да надвишава 50%. По-висока влажност е допустима при по-ниски температури (напр. 90% относителна влажност при +20 ℃). По време на доставката и последващия монтаж трябва да се обърне достатъчно внимание на потенциалните рискове от кондензация, причинени от внезапни температурни промени, за да се избегне повреда на оборудването.
Надморска височина: Стандартната надморска височина на мястото за инсталиране не трябва да надвишава 2000 m над морското равнище. За проекти за обществени поръчки в зони над 2000 m, оборудването трябва да бъде съответно понижено за употреба и съответните изисквания трябва да бъдат ясно посочени в договора за обществена поръчка.
Условия на мястото за инсталиране: Разпределителната апаратура трябва да бъде инсталирана на места без опасност от пожар, експлозия, силен прах, химическа корозия и силни вибрации или удари. Страните по поръчката трябва да потвърдят, че средата на място отговаря на горните изисквания преди доставката, за да се гарантира експлоатационният живот и надеждността на оборудването.
Преговори за специална среда: Ако действителната среда на използване на проекта за доставка не отговаря на гореспоменатите изисквания, купувачът трябва незабавно да комуникира и да преговаря с Welcome (Wenzhou) Electric Co., Ltd., за да формулира персонализирани решения (като специални надстройки на материали или структурни подобрения), за да се гарантира съответствие с оперативните нужди на проекта.

Основни технически параметри

Забележка: За решението за задно окабеляване се препоръчва дълбочина на шкафа от 1000 mm.

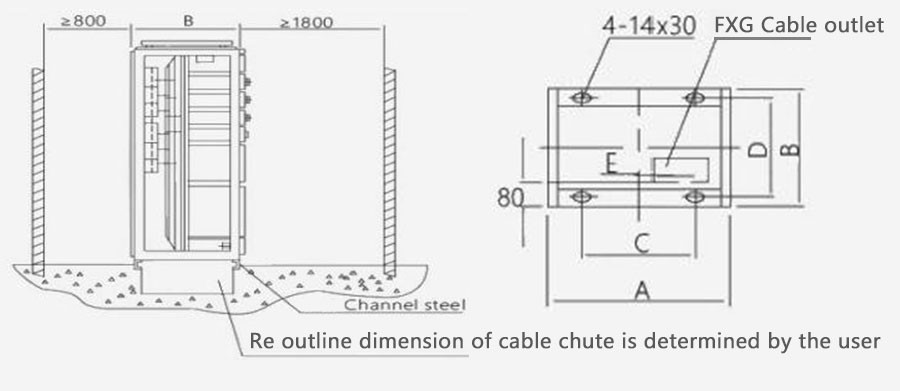

Диаграма за монтаж

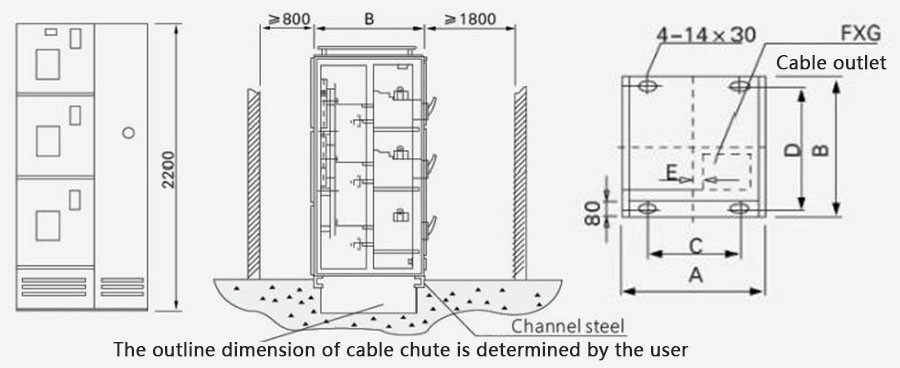

ФИГУРА 2 Диаграма за инсталиране на компютърен шкаф

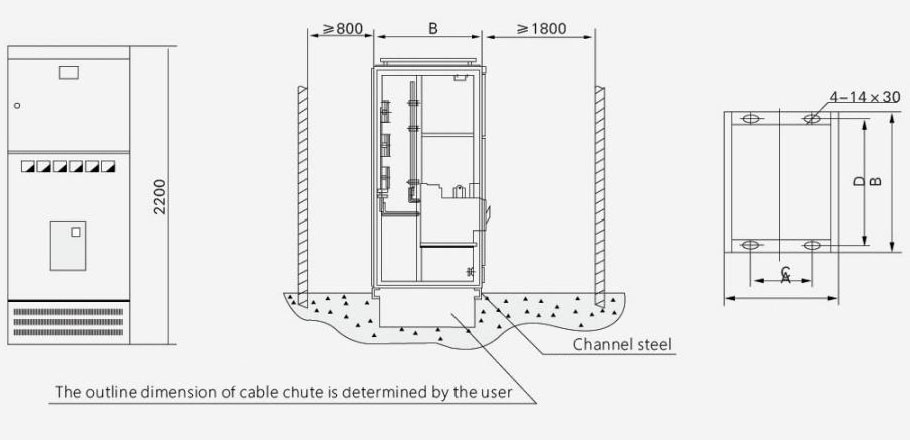

3 Схема за монтаж на шкаф MCC
