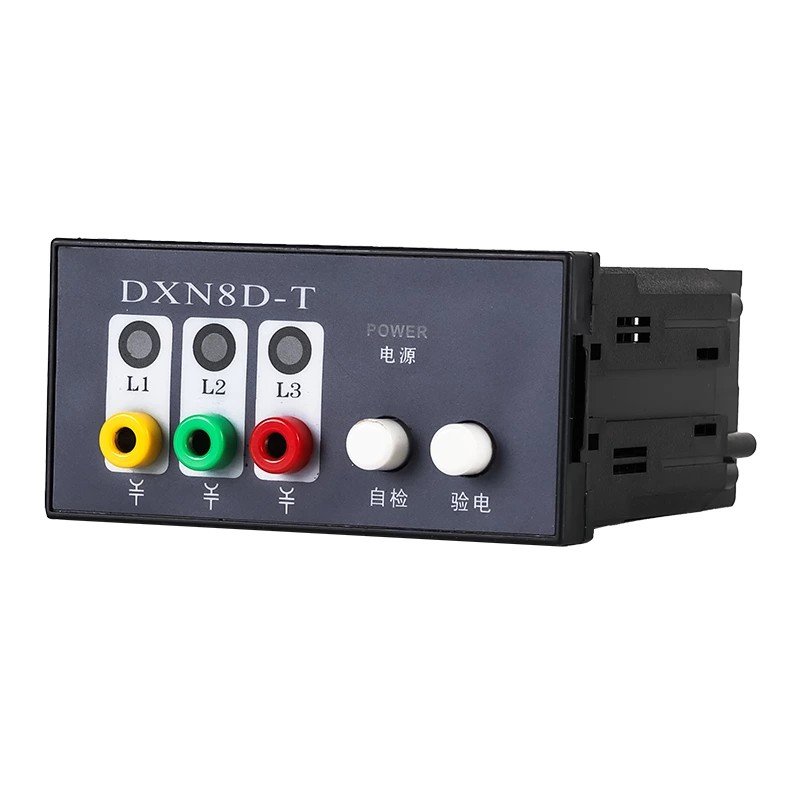

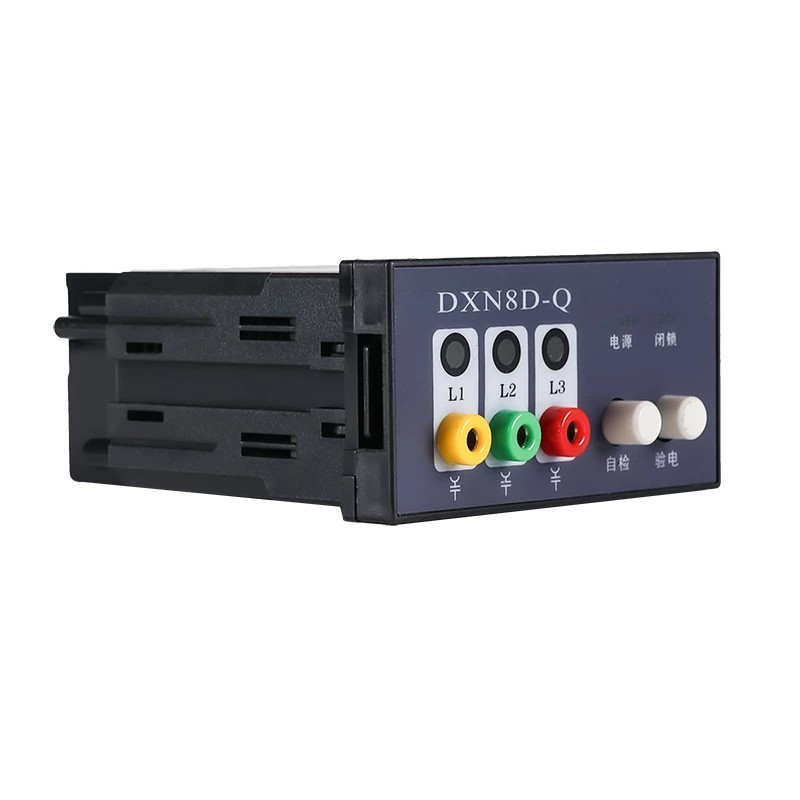

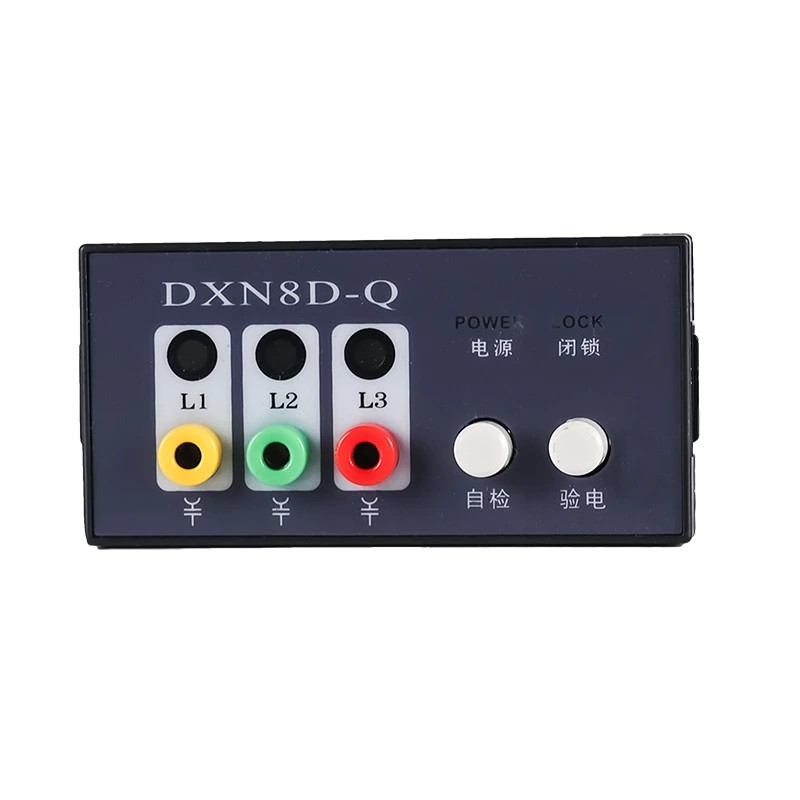

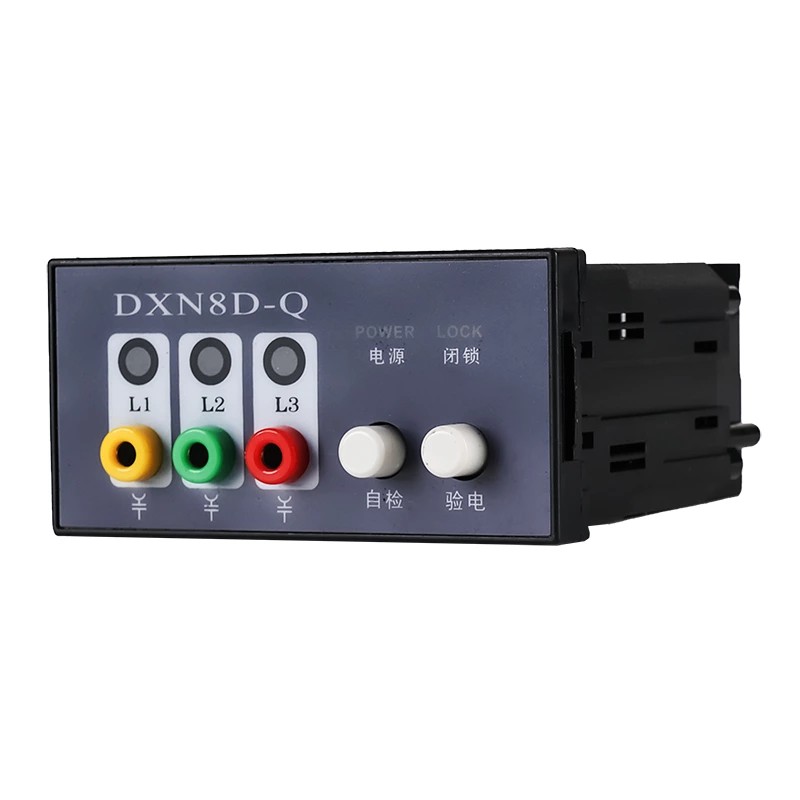

Вътрешно високоволтово устройство за показване на живо DXN8-Q/T тип

Подкрепено от доказани полеви приложения и инженерно валидиране, вътрешното високоволтово устройство за показване на живо DXN8-Q/T на завода Comewill предлага практическо надграждане на безопасността за среди с високо напрежение. Устройството позволява незабавно визуално потвърждение на състоянието на захранване, като същевременно предотвратява опасни операции чрез автоматично заключване.

Какво е вътрешно високоволтово устройство за показване на живо DXN8-Q/T тип?

Вътрешното високоволтово устройство за показване на живо DXN8-Q/T тип е устройство за безопасност с двойна функция, интегриращо индикация за захранване и механична защита от блокиране. Проектиран за вътрешни 6–40kV разпределителни системи, той използва безконтактна технология за отчитане на електрическо поле за откриване на наличие на напрежение и предоставя незабавни визуални предупреждения, като същевременно предотвратява неоторизиран или опасен достъп до захранвано оборудване.

Ключови характеристики:

1. Механизъм за двойна безопасност

Яркият мигащ светодиод ясно показва състоянието на високо напрежение под напрежение

Автоматичното блокиране предотвратява отварянето на вратите на разпределителната уредба при захранване

Незабавно освобождаване при отпадане на напрежението

Елиминира рисковете от неправилна работа и токов удар

2. Технология за безконтактно откриване

Принципът на свързване на електрическото поле осигурява безопасно отчитане

Няма директен контакт с части под напрежение

Подобрява безопасността и удължава живота на устройството

3. Устойчив промишлен дизайн

Огнеупорен ABS корпус

Устойчив на прах, влага и температурни колебания

Дълъг експлоатационен живот от 8–10 години без поддръжка

4. Бърза и стандартизирана инсталация

Предварително пробити монтажни отвори

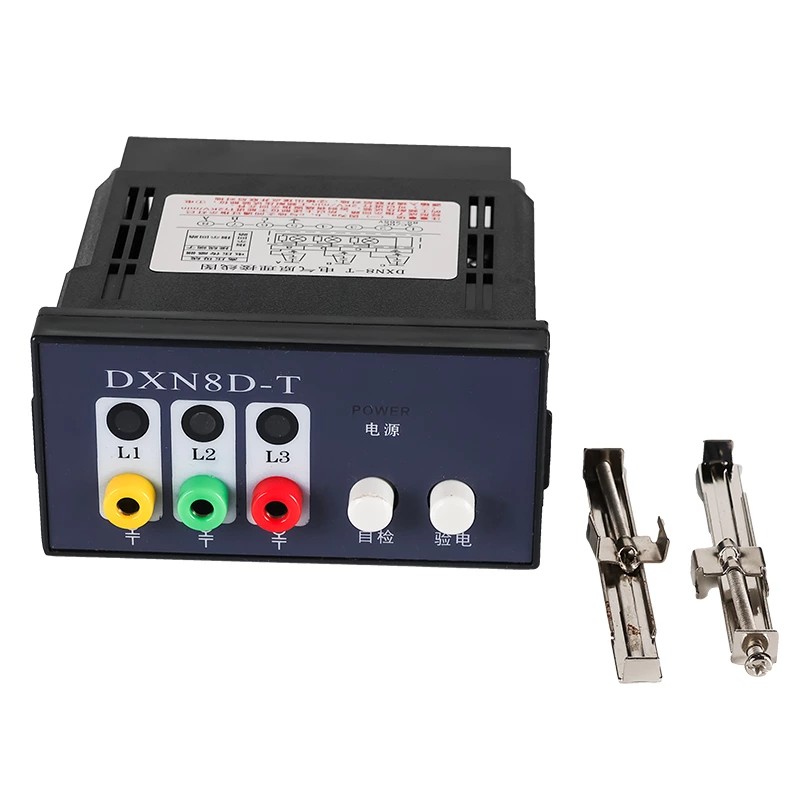

Включен пълен комплект аксесоари

Не са необходими специални инструменти или сложна настройка

Инсталацията е завършена за минути

5. Възможност за индикация на повреда

Идентифицира еднофазни заземителни повреди

Индикаторът за фаза на повреда автоматично се изключва

Ускорява отстраняването на неизправности и намалява времето за престой

Принцип на работа

Сензор на електрическо поле → Преобразуване на сигнала → LED предупреждение → Блокиране → Индикация за повреда

Вътрешното високоволтово устройство за показване на живо на Comewill (модел DXN8-Q/T) използва технологии за свързване на електрическо поле и безконтактни сензори за безопасно и непрекъснато наблюдение на състоянието на живо на оборудване 6–40kV в реално време. Устройството разполага с три независими вътрешни сензора, съответстващи съответно на фазовите шини A, B и C; тези сензори генерират сигнали чрез откриване на високоволтовото електрическо поле и ги предават към дисплейния модул.

Когато оборудването е под напрежение, LED индикаторите мигат и механичният блокиращ механизъм едновременно и автоматично заключва вратата на разпределителния шкаф. Когато напрежението бъде премахнато, индикаторите се изключват и блокиращият механизъм автоматично се освобождава - като по този начин се постига интуитивна комбинация от индикация за състояние на живо и базирана на блокиране защита срещу неправилно функциониране. В случай на еднофазна земна повреда, индикаторът за повредената фаза изгасва, докато индикаторите за останалите две фази продължават да мигат, улеснявайки бързото локализиране на повредата на място.

Приложения

Типът DXN8/QT се използва широко във вътрешни разпределителни системи за високо напрежение, включително:

Разпределителна апаратура средно напрежение (6–40kV)

Входящи шинни системи

Автоматични прекъсвачи и контролни шкафове

Трансформаторни инсталации

Разклонителни кутии и реактори за високо напрежение

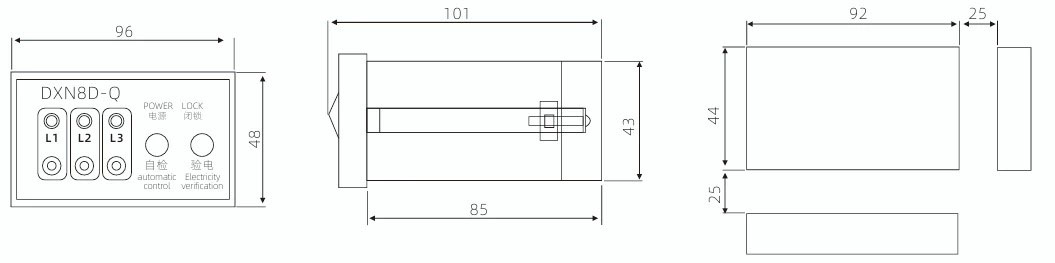

Форма и размер на отвора

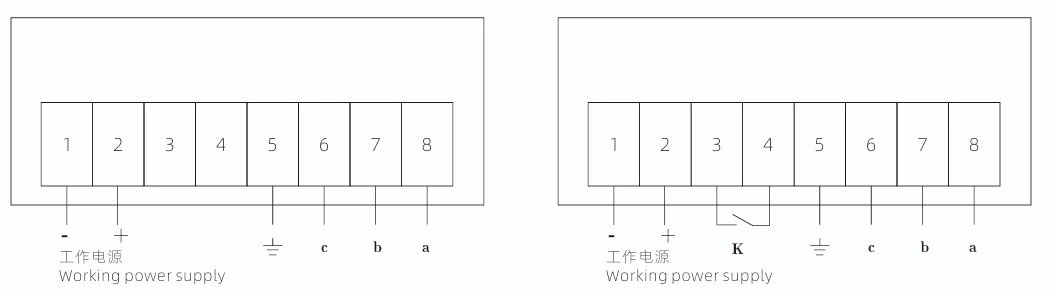

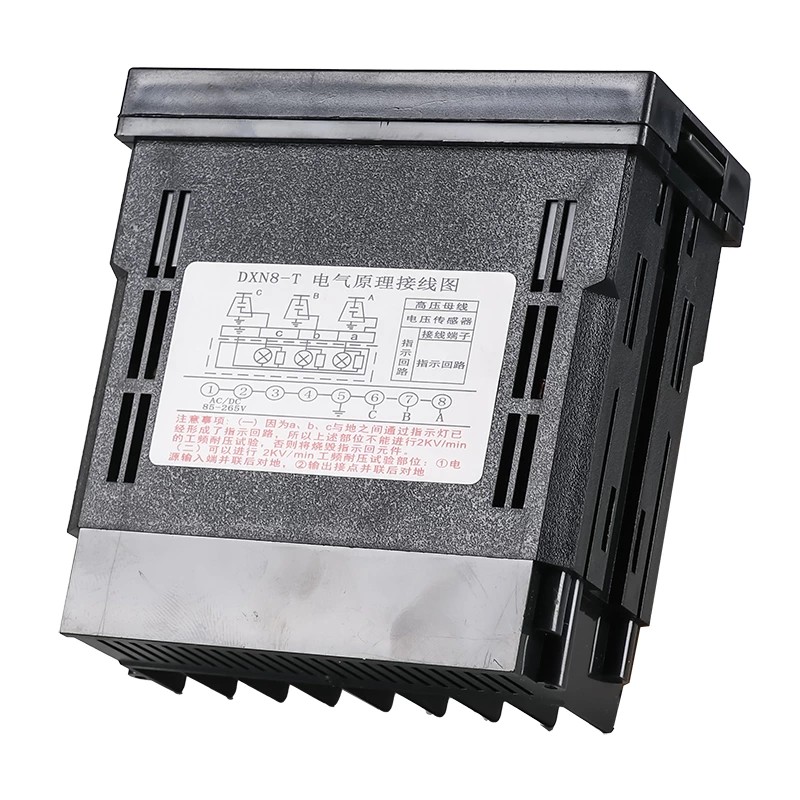

Изглед отзад електрическа схема
