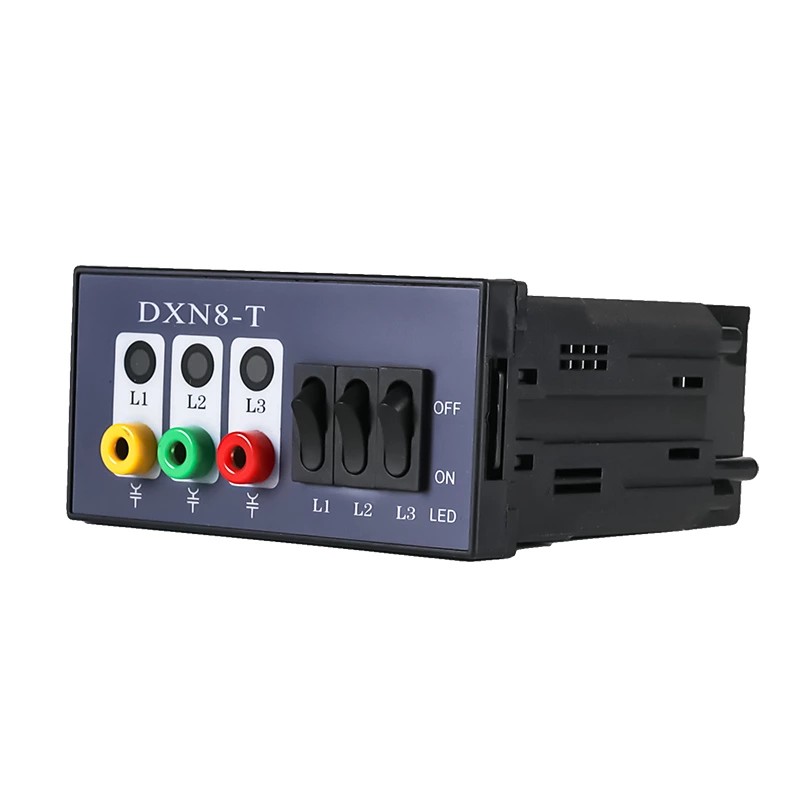

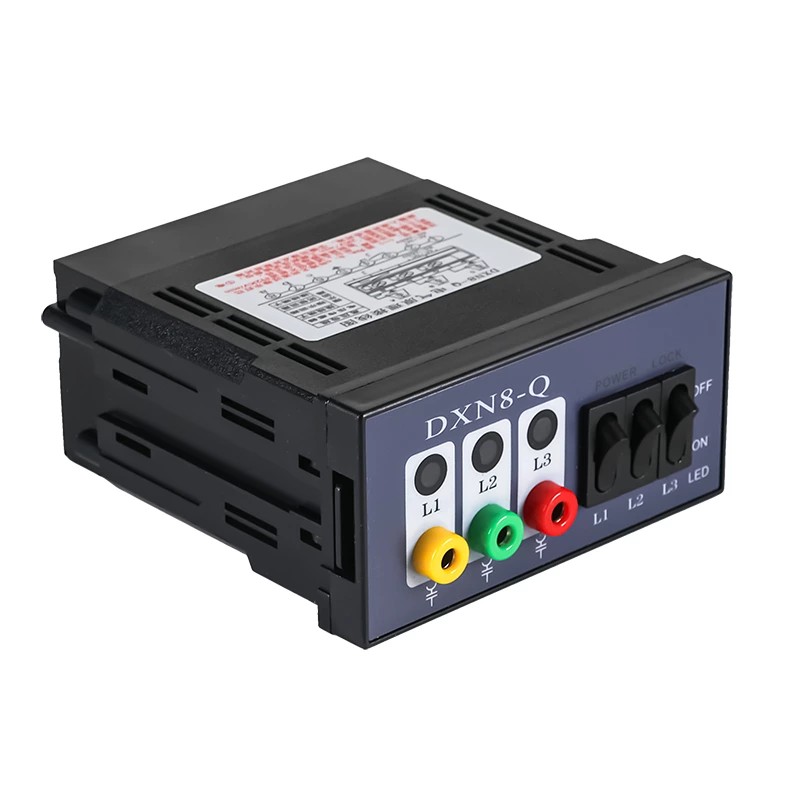

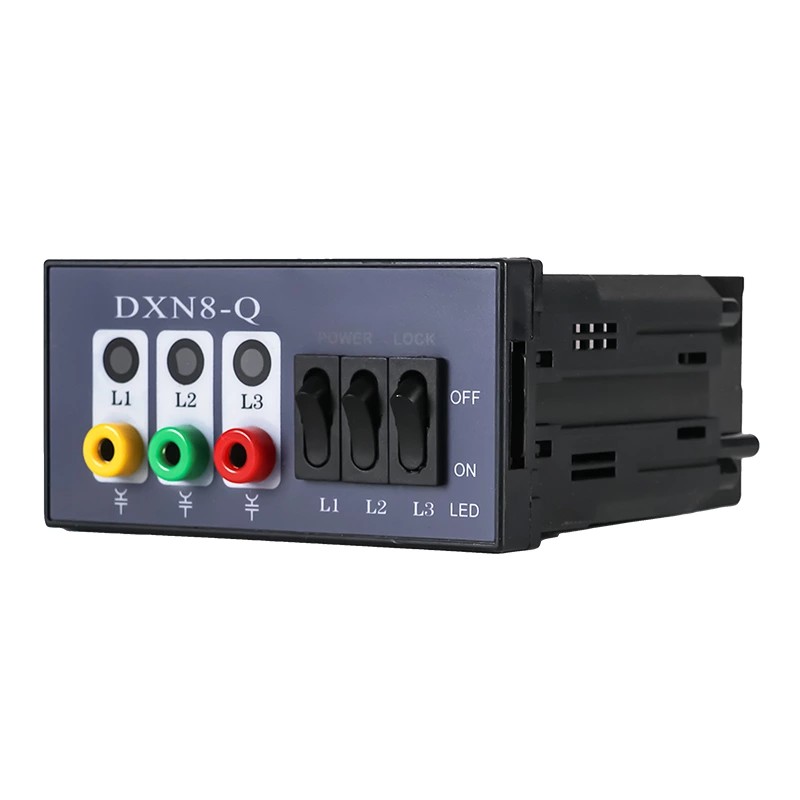

Вътрешно устройство за показване на живо с високо напрежение DXN8-T/Q Тип блокировка

Като професионален производител в Китай, Comewill би искал да ви предостави качествено вътрешно високоволтово дисплейно устройство на живо DXN8-T/Q тип блокировка, което е проектирано да се монтира директно върху вътрешно високоволтово оборудване и единствената му задача е да ви позволи да разберете с един поглед дали оборудването има електричество, което преминава през него. За електротехниците на място и екипажа по поддръжката това нещо спестява толкова много проблеми - няма повече да се бъркате с тези досадни, отнемащи време стъпки за откриване. Той дава супер ясни указания за безопасност веднага, което наистина намалява риска от токови удари от погрешна преценка дали устройството е под напрежение.

Ключови характеристики:

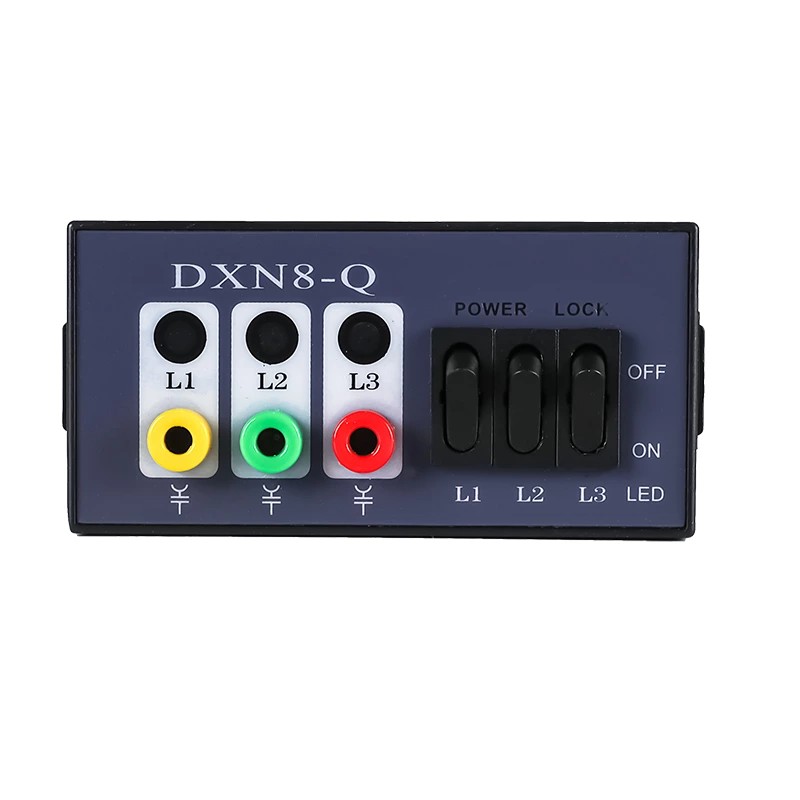

Супер интуитивен предупредителен ефект: Когато оборудването е под високо напрежение, LED светлините в прозореца на дисплея мигат наистина ярко — това е като голямо, привличащо вниманието напомняне, което казва „високо напрежение под напрежение, не се приближавайте!“. Ако няма напрежение, дисплеят става напълно тъмен, без никаква светлина. Няма объркващи сигнали, така че можете да разберете, че е безопасно за част от секундата, дори от няколко крачки. Ние използваме специално светодиоди с висока яркост, така че те са лесни за забелязване дори в онези ярки, добре осветени електрически помещения.

Достатъчно здрав и надежден за използване на място: Корпусът е направен от промишлен клас, забавяща горенето ABS пластмаса. Това нещо може да се справи с преместването и инсталирането многократно – не се надрасква лесно и може да понесе лек удар тук и там. Най-важното е, че той е първокласен изолатор, така че поддържа електрическите полета под контрол и предотвратява случайни удари. Дори в електрически помещения, които са прашни, малко влажни или имат големи температурни колебания, той работи стабилно като скала, без проблеми.

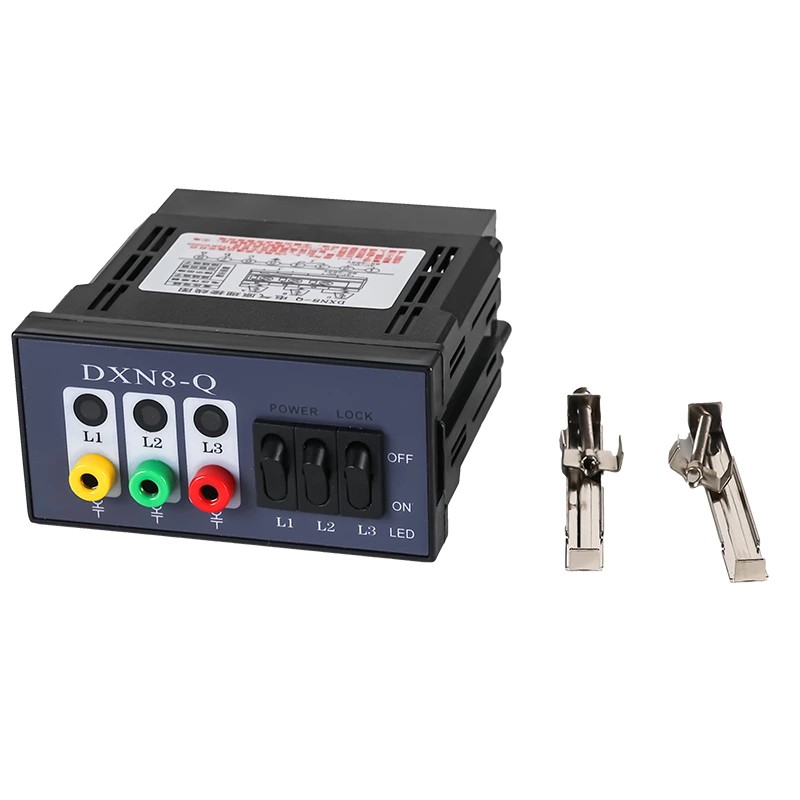

Инсталирането е лесно: Индикаторът се предлага с предварително пробити стандартни отвори, така че не е нужно да измервате и пробивате на място — спестява много време. В пакета добавяме и пълен комплект монтажни части: винтове, уплътнения, всичко необходимо. Екипите на място не се нуждаят от специални инструменти или да извършват сложна работа по отстраняване на грешки. Те могат да го поправят и да са готови за използване само за няколко минути, което намалява и разходите за труд.

Типични места за инсталиране

Това вътрешно високоволтово устройство за показване на живо DXN8-T/Q тип блокировка се инсталира главно на ключови позиции на вътрешни електрически системи, където трябва ясно да видите дали нещо е под напрежение. Той пасва на повечето основно оборудване в инсталации за разпределение на високо напрежение, по-специално:
Входящи шини (началната точка на разпределение на мощността, нуждае се от 24/7 мониторинг на състоянието на захранване, за да се осигури стабилно захранване)
Прекъсвачи (основни контролни компоненти — преди да извършите каквато и да е работа по поддръжката, абсолютно трябва да потвърдите, че е безопасно и този индикатор ви казва това веднага)
Главни трансформатори (ключово оборудване за преобразуване на енергия, нуждае се от постоянна индикация за захранване, за да следи работния си статус)
Комутационни шкафове (области с честа работа и поддръжка - наличието на ясни указания за безопасност тук е от решаващо значение, за да предпазите персонала от опасност)
Друго вътрешно електрическо оборудване с високо напрежение (като разклонителни кутии за високо напрежение, високоволтови реактори и др.)

Принцип на работа

Вътрешното високоволтово живо дисплейно устройство DXN8-T/Q Interlock Type работи на принципа на свързване на електрическо поле — казано с прости думи, то използва високоволтовото електрическо поле и вградения сензор, за да работи. Той използва индуктивно безконтактно вземане на проби, така че може да открие състоянието на захранване и да го покаже от безопасно разстояние. За разлика от тези старомодни детектори от контактен тип, този никога не докосва директно частите под напрежение с високо напрежение. Това не само е добро за удължаване на живота на устройството, но и го прави супер безопасно за хората, работещи на място.

Нека разбием работния процес стъпка по стъпка, хубаво и лесно за разбиране:
Вътре в устройството има три независими сензорни блока. Всеки блок е свързан съответно към трифазните шини A, B, C на системата за високо напрежение. По този начин можем да открием състоянието на енергизиране и на трите фази, без да пропуснем нито една — без слепи петна в защитата.

При инсталиране трите сензора трябва да бъдат настроени стриктно в съответствие с националните стандарти за електрическа безопасност. Те изобщо не докосват частите под напрежение с високо напрежение и поддържат достатъчно безопасно разстояние. Това напълно елиминира риска от електрически утечки или късо съединение, което прави процеса на инсталиране и използване напълно безопасен.

Когато оборудването за високо напрежение е под напрежение, сензорите ще уловят сигнала на електрическото поле, излъчван от частите под напрежение. Вътре в сензора този сигнал се преобразува в стабилен електрически сигнал, който след това се предава към захранващия модул на дисплея.

След като захранващият модул получи този валиден сигнал, той ще накара трифазните индикаторни светлини на дисплея да мигат, ясно показвайки, че оборудването за високо напрежение е под напрежение. Ако не бъде открит сигнал за електрическо поле (т.е. няма напрежение), индикаторните светлини ще останат изключени, давайки ясен безопасен сигнал.

Функция за индикация на повреда

Освен основната функция за показване на състоянието на захранване, това вътрешно високоволтово устройство за показване на живо DXN8-T/Q тип блокировка също помага при диагностициране на неизправности — то е супер полезно за екипите за поддръжка на място:

Открива еднофазни заземителни повреди

Фаза на повреда към индикатор ИЗКЛ

Нормалните фази към индикаторите все още мигат

Позволява бързо локализиране на повредата без допълнителни инструменти

Намалява времето за престой и усилията за поддръжка

Предимства и стойност на продукта

1. Подобрена безопасност

Незабавно визуално предупреждение

Предотвратява погрешна преценка на живо оборудване

2. Ниски разходи за поддръжка

Проста структура, нисък процент на отказ

8-10 години експлоатационен живот

Работа без поддръжка

3. Силна съвместимост

Подходящ за повечето вътрешни HV системи

Съвместим с различни марки оборудване

Опростява доставките

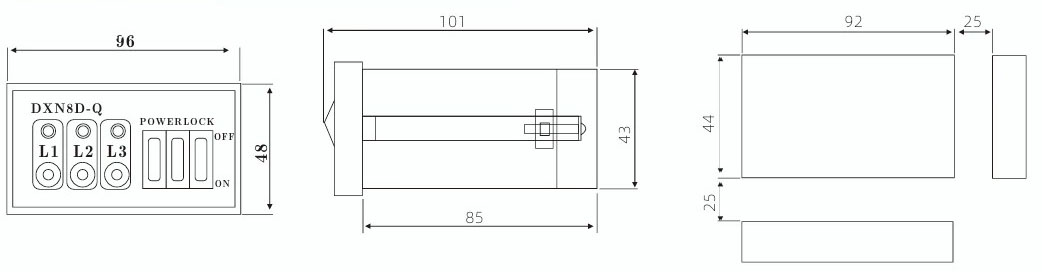

Форма и размер на отвора

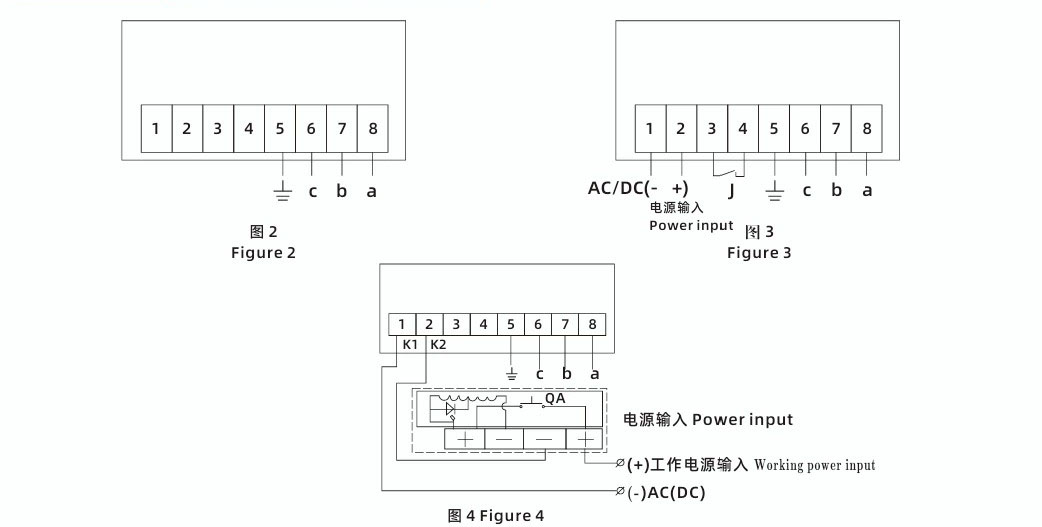

Изглед отзад електрическа схема
