Токов трансформатор LMZK-10

Comewill, като водещ производител и доставчик в Китай, предоставя токов трансформатор LMZK-10 за вас, който предлага основни предимства, включително компактен размер, разглобяема сърцевина за лесен монтаж и високо прецизно измерване с помощта на вносна силициева стомана. Той е специално проектиран за 10 kV компактни разпределителни уредби.

Този токов трансформатор LMZK-10 има основни предимства като малък размер, леко тегло, възможност за превключване и лесна инсталация и е широко подходящ за нуждите от доставка на компактни напълно изолирани пръстеновидни мрежови разпределителни уреди. Той е особено подходящ за комбиниране с отдалечено терминално оборудване като RTU и FTU за формиране на единица за вземане на проби, предоставяйки цялостно решение и поддръжка на данни за цялата система. След доставката и монтажа не е необходимо да се променя оригиналното окабеляване. Може да се инсталира директно върху свързаните входящи и изходящи кабели, което прави операцията проста и бърза, значително намалявайки разходите за инженерна инсталация. Понастоящем той е широко използван в компактни напълно изолирани пръстеновидни мрежови разпределителни устройства като SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS и т.н., и също така е подходящ за доставки и поддържащи нужди на комбинирани подстанции, кабелни разпределителни кутии и друго оборудване.

По отношение на материалите и процесите на сърцевината, токовият трансформатор LMZK-10 използва висококачествени вносни листове от силициева стомана с висока пропускливост като магнитни материали, които имат характеристиките на разглобяеми железни сърцевини и ниски загуби на магнитна верига. Смолата е вакуумно отлята в огнеупорна пластмасова обвивка, с отлична устойчивост на влага, стабилна производителност и без нужда от последваща поддръжка, което отговаря на изискванията за рентабилност при дългосрочна употреба. По време на монтажа, затегнете двата полукръгли пръстена върху фазово разделения кабел и ги закрепете със скоби, за да се слеят безпроблемно с кабела, създавайки красив и координиран външен вид. Продуктът е подходящ за сценария за доставка на 10KV кабели със спецификации, вариращи от 35 mm² до 400 mm². Скобата е изработена от висококачествен материал от неръждаема стомана, който е здрав и надежден. По време на употреба не се генерират вихрови токове, което гарантира безопасна работа на оборудването.

Технически изисквания за работна и монтажна среда-Токов трансформатор ЛМЗК-10

Коефициентът на мощността от страна на товара трябва да отговаря на COS φ=0,8 (проявяващ характеристики на хистерезис).
Номиналният вторичен ток може да бъде избран от 5A или 1A спецификации, за да отговори на нуждите на различни енергийни системи.
Температурен диапазон на околната среда: Долната граница е -5 ℃, горната граница е 40 ℃, а средната дневна температура не трябва да надвишава 30 ℃.
Номиналната работна честота поддържа два общи стандарта: 50Hz или 60Hz.
Височината на монтаж на оборудването трябва да се контролира на 1000 метра или по-ниска.
Нивото на замърсяване отговаря на стандарта ниво II и е подходящо за конвенционални индустриални среди.

Производството и проверката на продукта стриктно следват националните стандарти GB20840.1 и GB20840.2.

ТЕХНИЧЕСКИ ДАННИ

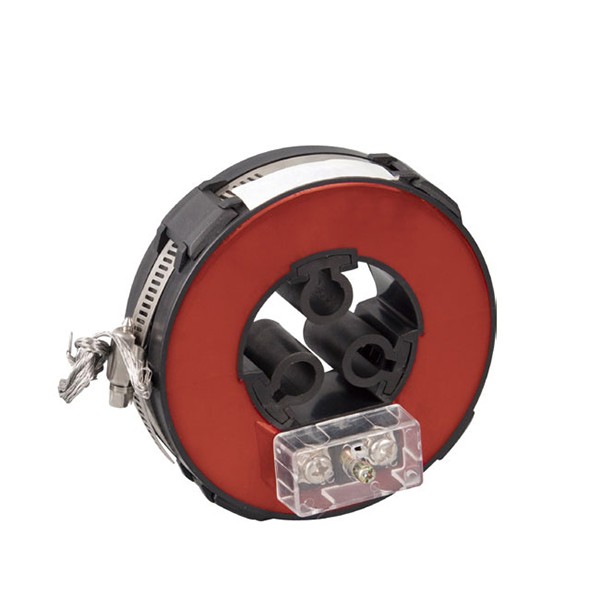

LMZK1

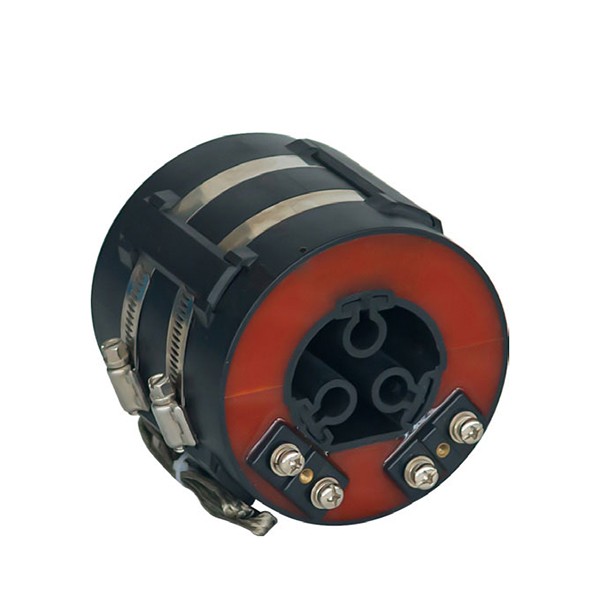

LMZK2

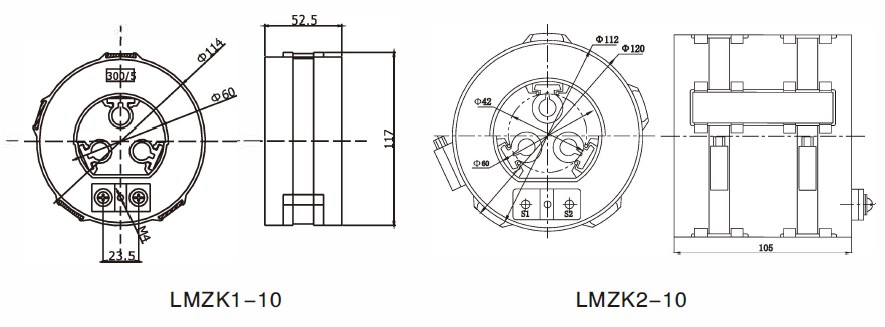

Контурно измерение
